Ces éléments de serrage permettent un positionnement avec une répétabilité au centième avant blocage.
Leur fonctionnement est hydraulique, deux canaux d’alimentation et un évent sont nécessaires.

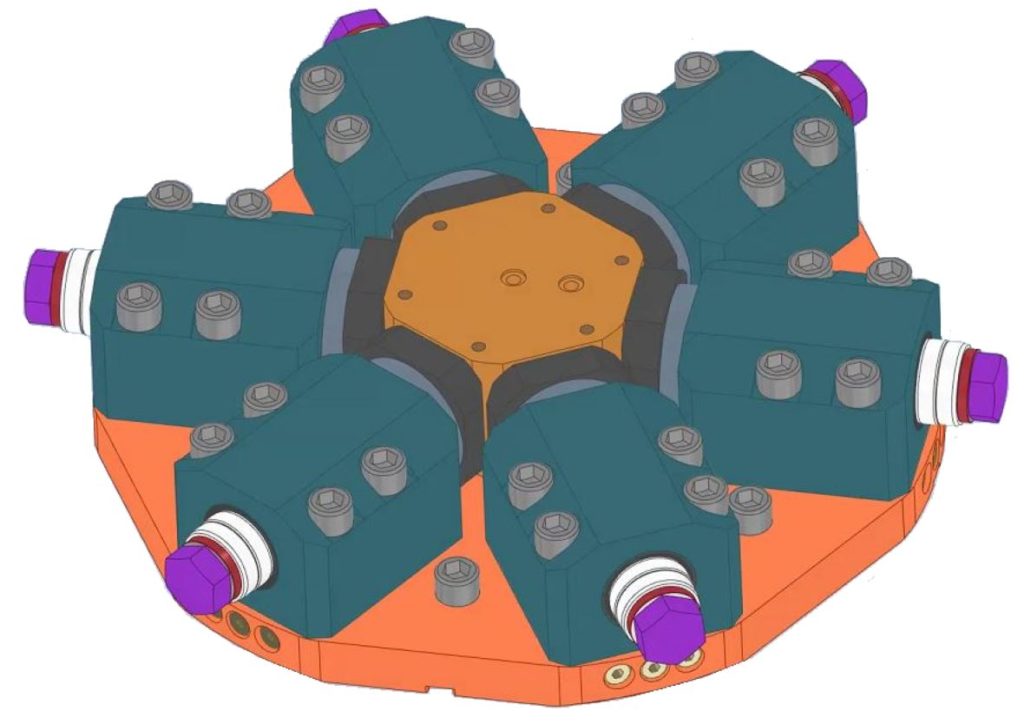

Ces ensembles sont configurables sur mesure suivant :
- la forme et le diamètre de la pièce (Ø200m à 3000mm)
- le poids de la pièce (5kg à 800kg)
- le nombre de points de centrage et serrage nécessaires
Le centrage des pièces est assuré par la compensation des forces appliquées sur la pièce par des ressort de précision logés dans les vérins.
Les vérins applicateurs bloqueurs qui équipent ces ensembles sont démontables en cas de maintenance ou rétrofit.

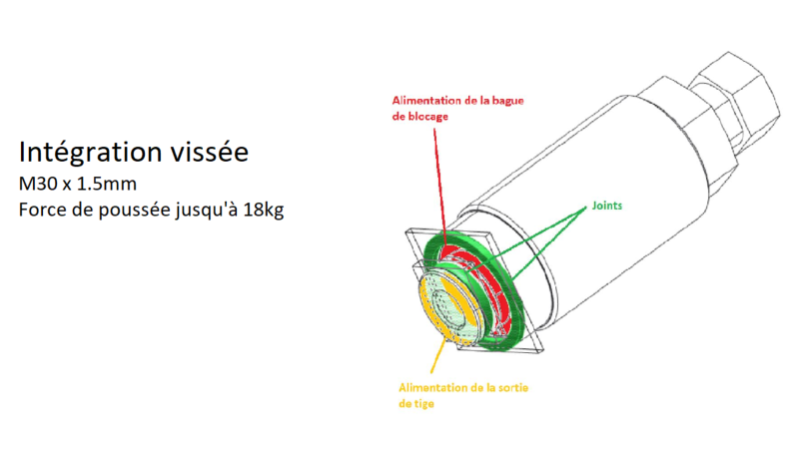

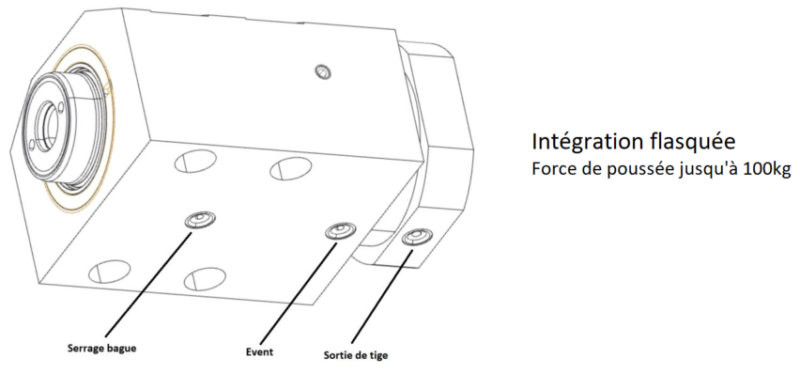

Ces vérins de différentes tailles et configurations sont disponibles unitairement pour des intégrations spécifiques à même les outillages.
Leur utilisation est polyvalente :
- Retaquage / mise en position d’une pièce avant blocage.
- Précontrainte d’une pièce avant blocage
- Bridage d’une pièce sur son diamètre intérieur puis verrouillage du système
- Déformation d’une pièce avant blocage
- Centrage d’une pièce avant blocage

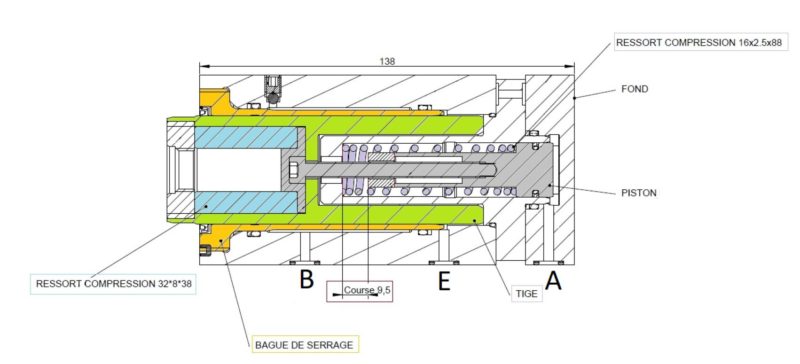

Principe de fonctionnement :
- Un orifice de sortie de tige A
- Un orifice de blocage B
- Un orifice évent E

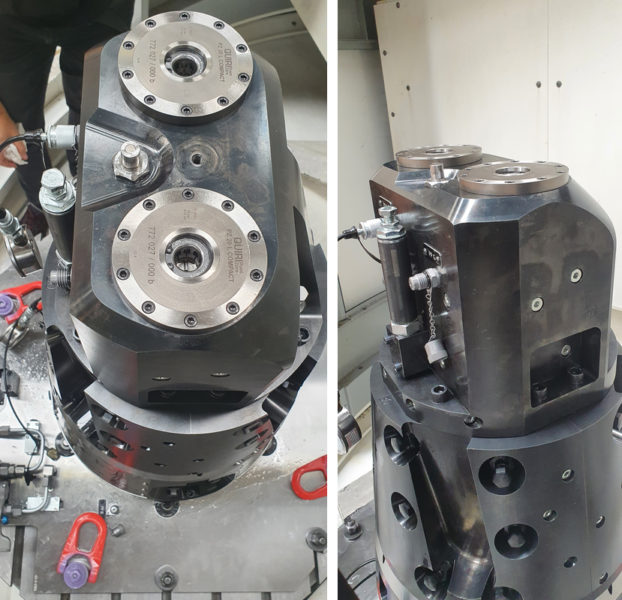

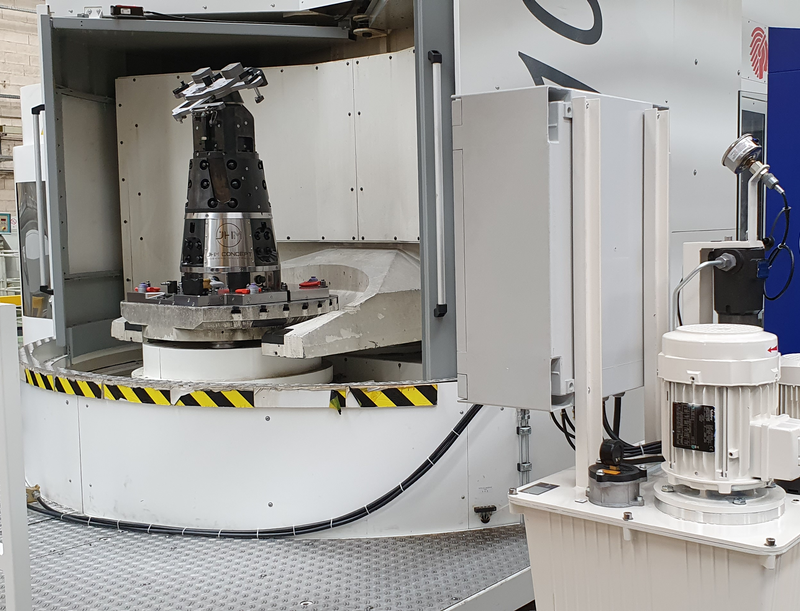

Exemple d’application :

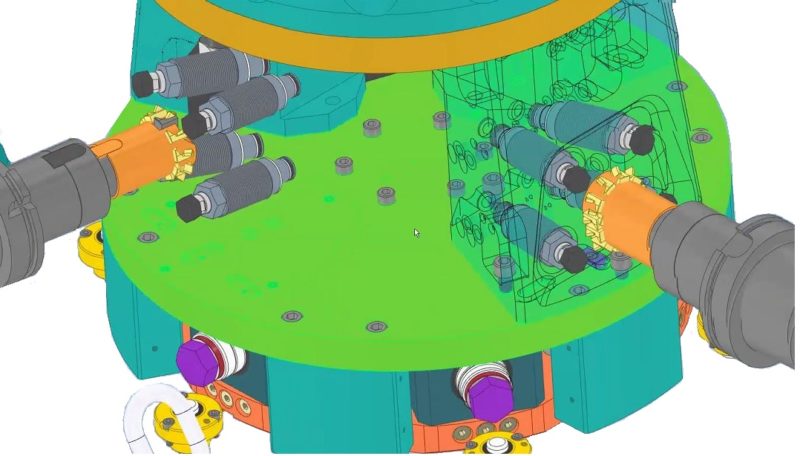

Outillage équipé d’un élément de serrage et de positionnement auto centreur hydraulique à sa base ainsi que de plusieurs vérins applicateurs bloqueurs QUIRI.
Deux points zéro hydrauliques QUIRI placées au sommet de l’outillage sécurisent la pièce une fois centrée et sous contrainte.
