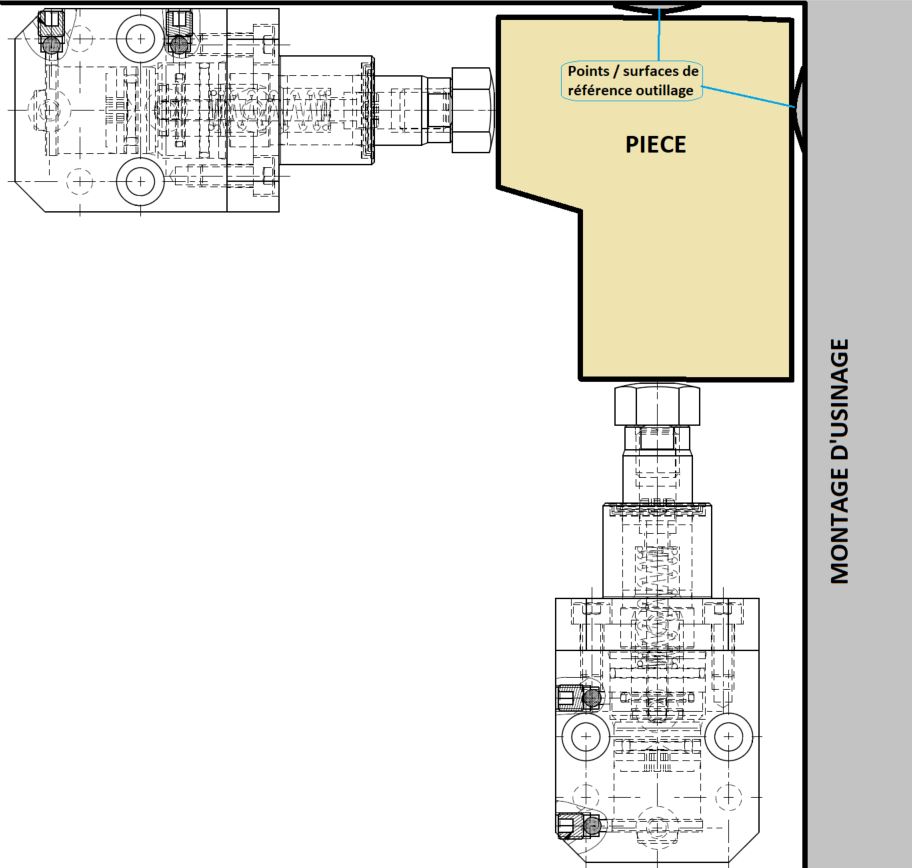

Ce vérin hydraulique retaqueur fonctionne en double effet. Sa conception simple, compacte et fiable permet d’intégrer ce vérin applicateur sur tous les types de montages d’usinage.
L’extrémité de tige des vérins applicateurs/retaqueurs QUIRI peuvent être adaptés à chaque pièce :
- Contact ponctuel
- Contact surfacique
- Extrémité rotulée
Le vérin applicateur QUIRI est disponible avec 4 forces de touche/retaquage différentes ; 7.5kN , 9.5kN, 15kN et 20 kN, il conserve néanmoins toujours les mêmes dimensions extérieures.
Ces différentes variantes permettent de sélectionner un modèle suivant la masse de la pièce.

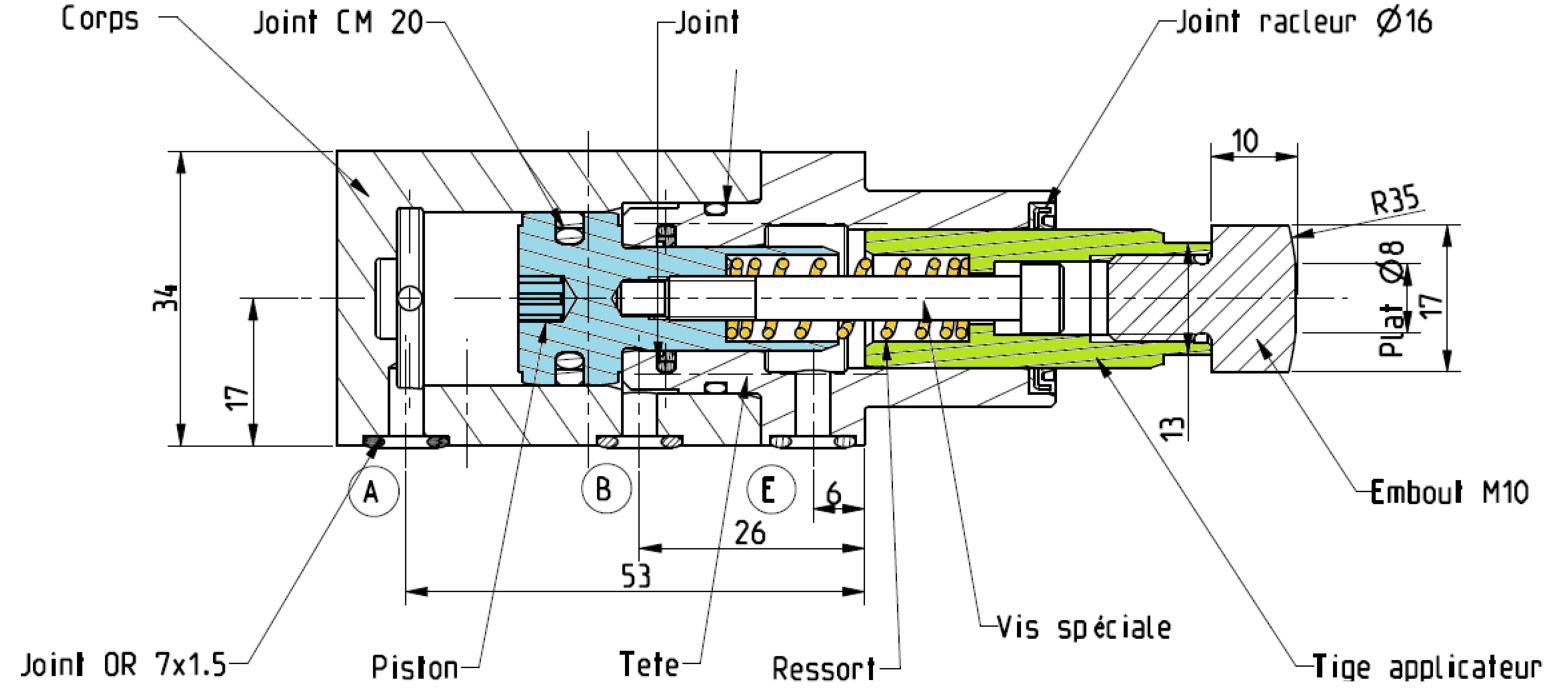

Ce vérin retaqueur fonctionne avec une pression minimum de 110 bars, une pression nominale de 250 bars ; la force de touche est calibrée mécaniquement grâce au ressort (jaune) faisant la liaison entre le piston (bleu) et la tige (verte).
Le vérin applicateur est équipé de 3 orifices, 2 orifices d’alimentation A et B dédiés à la sortie et rentrée de la tige. Un orifice évent E permettant à la butée de respirer = sortie et rentrée franche de la tige.
