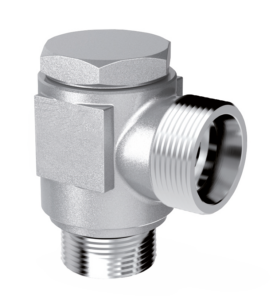

Banjo

Pour tube acier de Ø 8 et 12 - ISO 8434-1 - Série S - PN630

Imprimer cette fiche
Banjo : Distribution et accessoires - Quiri

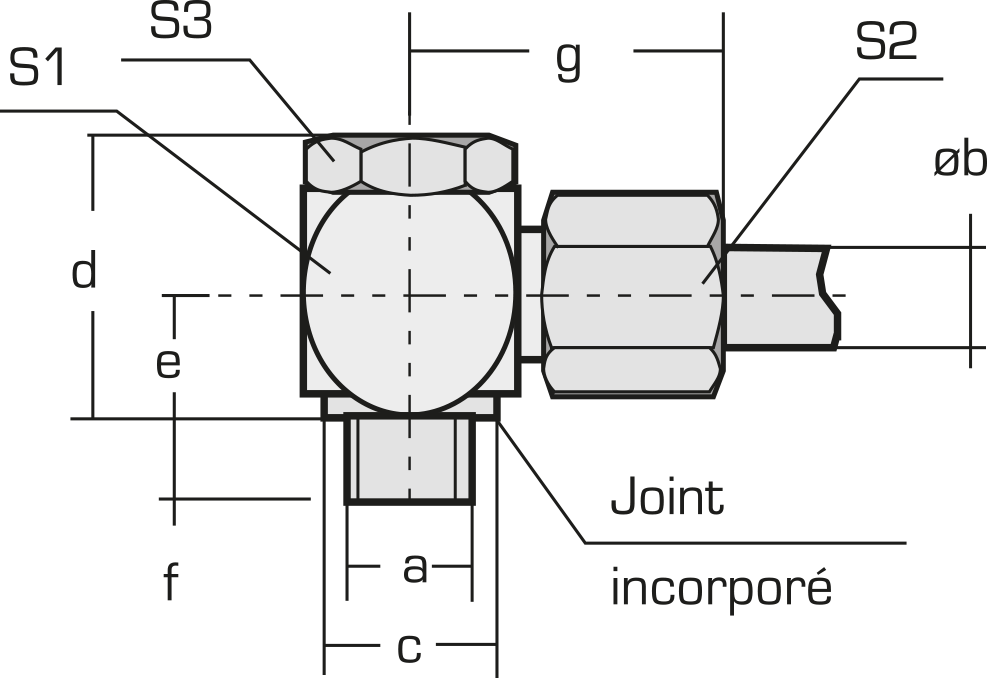

a b Référence Dimensions (mm)
c d e f g S1 S2 S3
G 1/4’’ 8 A32090 * 18 30 14 12 31 22 19 19
G 3/8’’ 12 A32092 * 22 36 16,5 12 35 27 24 24
M18x1,5 12 A32091 23 41 20 12 37 30 24 27

* Pression maxi : 400 bar

Banjo : Distribution et accessoires - Quiri - 2

NOTA : raccords livrés d’origine sans écrou ni bague
