Manomètres

Imprimer cette fiche

Manomètres standards

A simple échelle de graduation en bar
Précision : ± 1% à 2,5% de la pleine échelle

Manomètres : Distribution et accessoires - Quiri

Diamètre du cadran	Référence		Graduation en bar	Raccordement
Diamètre du cadran	à sec	à glycérine	Graduation en bar	Raccordement
63		MG 016	0 – 160	G 1/4’’
		MG 025	0 – 250
		MG 040	0 – 400
		MG 060	0 – 600
		MG 070	0 – 700
		MG 0100	0 – 1000
100	MS 116 *	MG 116	0 – 160	G 1/2’’
	MS 125 *	MG 125	0 – 250
	MS 140 *	MG 140	0 – 400
	MS 160 *	MG 160	0 – 600
		MG 1100	0 – 1000
		MG 1500	0 – 1600	1/2’’ NPT
160		MG 1600	0 – 1600	G 1/2’’

* Sur demande double échelle de graduation en bar et tonne ou kN possible sur manomètre de diamètre 100 à sec.
Manomètres MS116 et MS160 avec aiguille suiveuse.

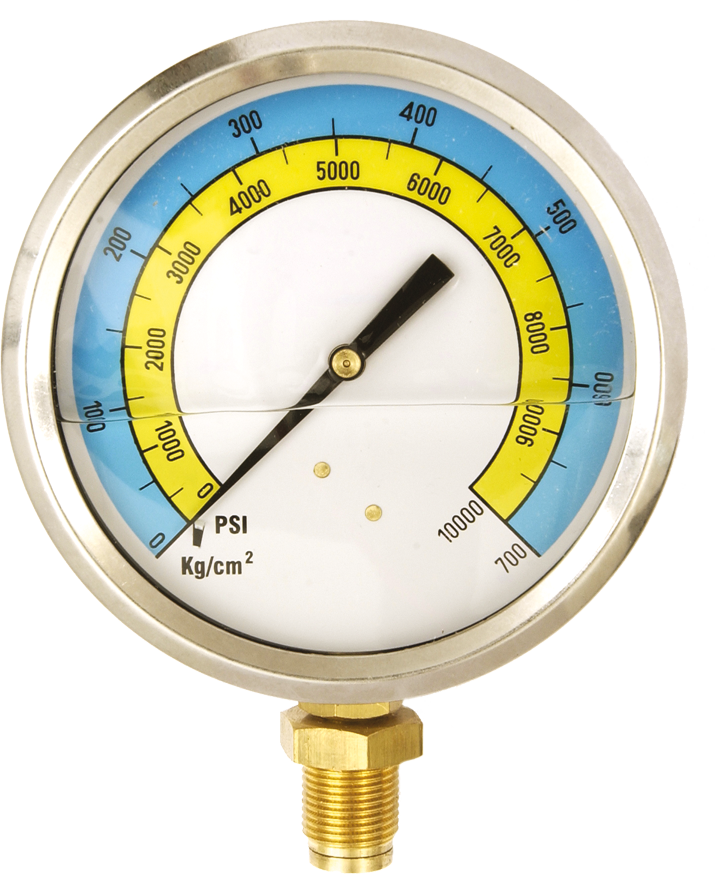

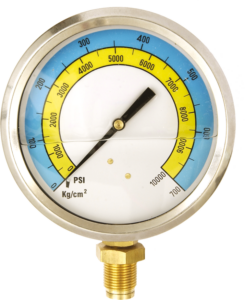

Manomètres à glycérine ø100 spécifiques aux vérins QUIRI 700

Graduation en Kg/cm² (bar), psi et en tonne.

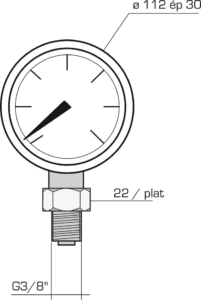

Raccordement G3/8’’ orientable.
Précision : ± 2,5% de la pleine échelle.

Manomètres : Distribution et accessoires - Quiri - 2

Manomètres : Distribution et accessoires - Quiri - 3

Manomètres : Distribution et accessoires - Quiri - 4

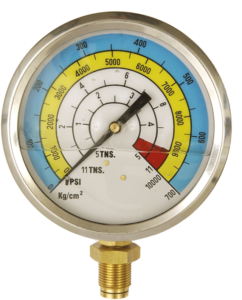

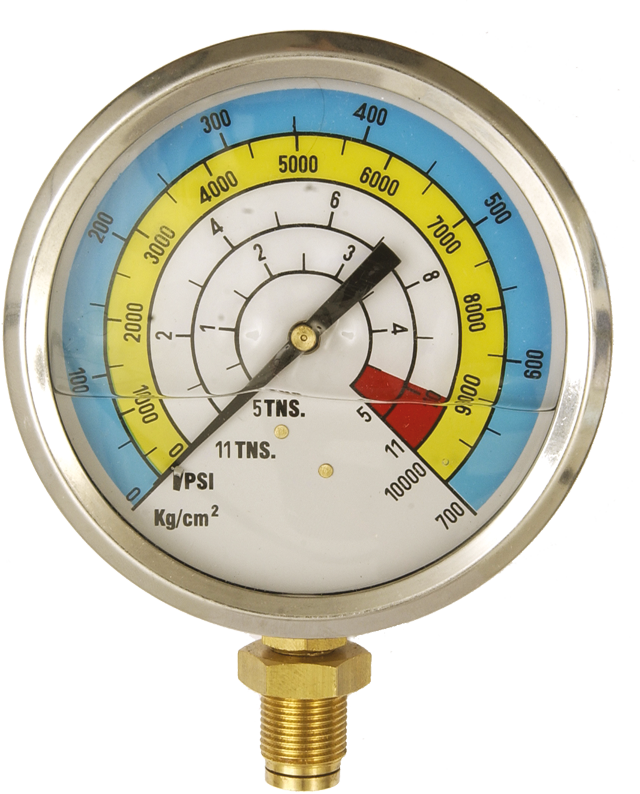

Echelle en tonnes	Référence	Pour utilisation avec vérin série
5 – 11	MG 511	SER 5 – 11
		SEG 11
		SRP 5 – 11
16 – 23	MG 1623	SER 16 – 23
		SEG 23
		SRP 23
		DE 23
31 – 54	MG 3154	SER 31 – 54
		SEG 31 – 54
		SRP 31 – 54
		SGS 31 – 54
		DE 31 -54
31 – 54 – 93	MG 93	SER 93
		SEG 93
		SRP 31 – 54 – 93
		SGS 93
		DE 93
12 – 20	MG 1220	CSE 12 – 20
29 – 58	MG 2958	CSE 29 – 58
29 – 58	MG 2958	CDE 29 – 58
	MG 700	Tous vérins
