Union simple mâle USM

Pour tube acier de Ø 8 et 12 - ISO 8434-1 - Série S - PN630

Imprimer cette fiche

Union simple mâle USM : Distribution et accessoires - Quiri

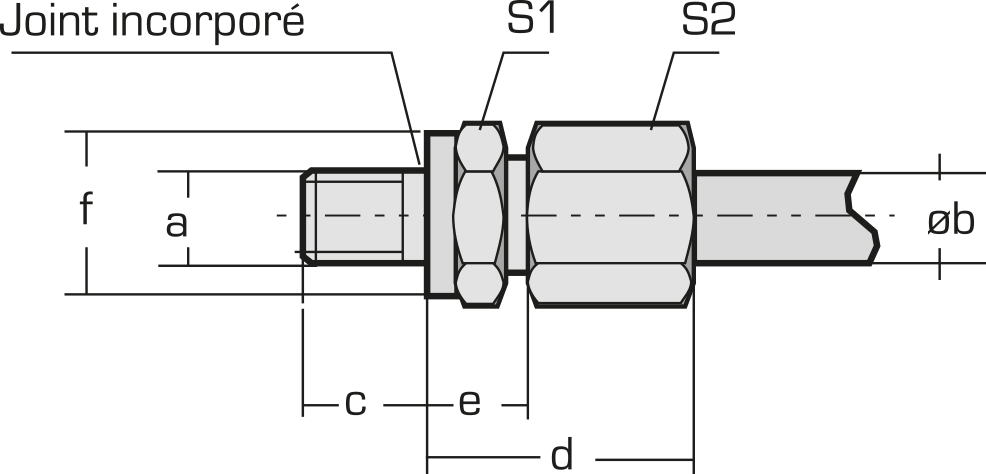

Union simple mâle USM : Distribution et accessoires - Quiri - 2

a	b	Référence	Dimensions (mm)
a	b	Référence	c	d	e	f	S1	S2
G 1/4’’	8	A32072	12	30	15	19	19	19
G 1/4’’	12	A32076	12	33	16,5	19	22	24
G 3/8’’	8	A32356	12	30	15,5	22	22	19
G 3/8’’	12	A32074	12	33	17	22	22	24
G 1/2’’	12	A32075	14	34	17,5	26	27	24
M18x1,5	8	A32197	12	33	17	23	24	19
M18x1,5	12	A32073	12	33	17	23	24	24

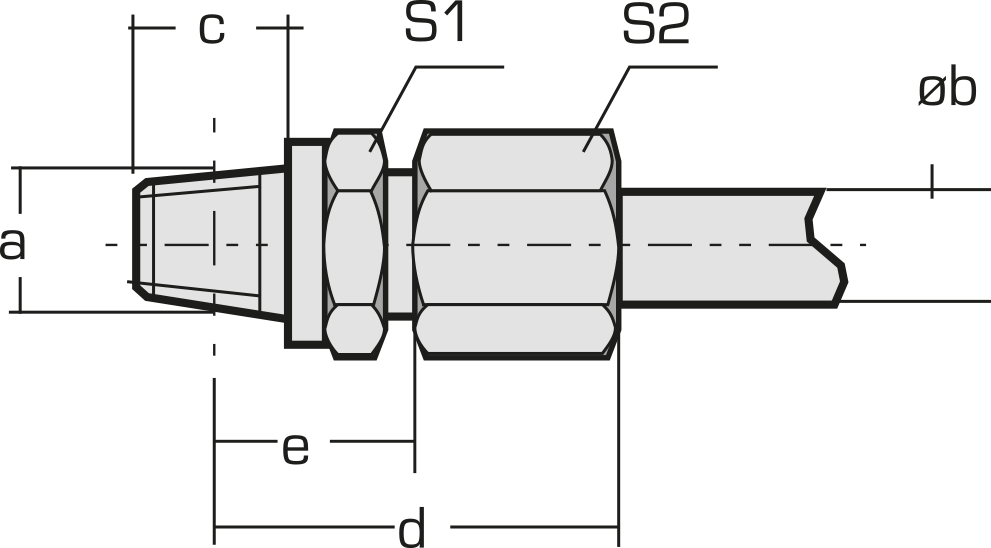

Union simple mâle USM : Distribution et accessoires - Quiri - 3

a	b	Référence	Dimensions (mm)
a	b	Référence	c	d	e	f	S1	S2
1/4’’ NPT	8	A32051	15	33	18		17	19
1/4’’ NPT	12	A32087	15	33	18		22	24
3/8’’ NPT	8	A32196	15	33,5	17,5		22	19
3/8’’ NPT	12	A32077	15	33,5	17,5		22	24
