Ensemble presse à décheniller
Autres produits
Accès produits de Ensemble presse à décheniller
Accès sélection
Retour vers Outillage Levage

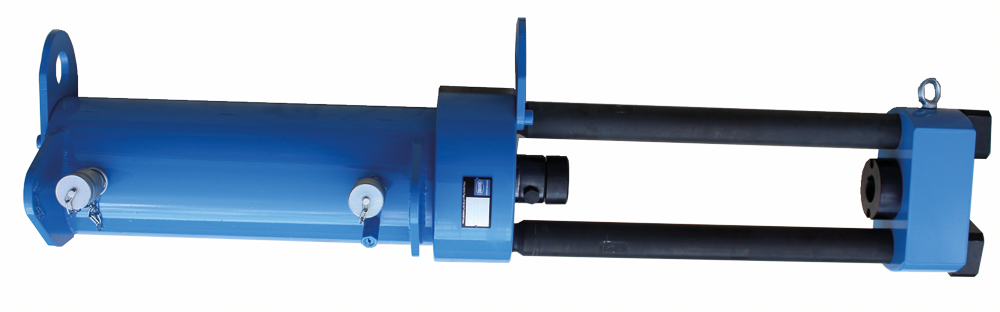

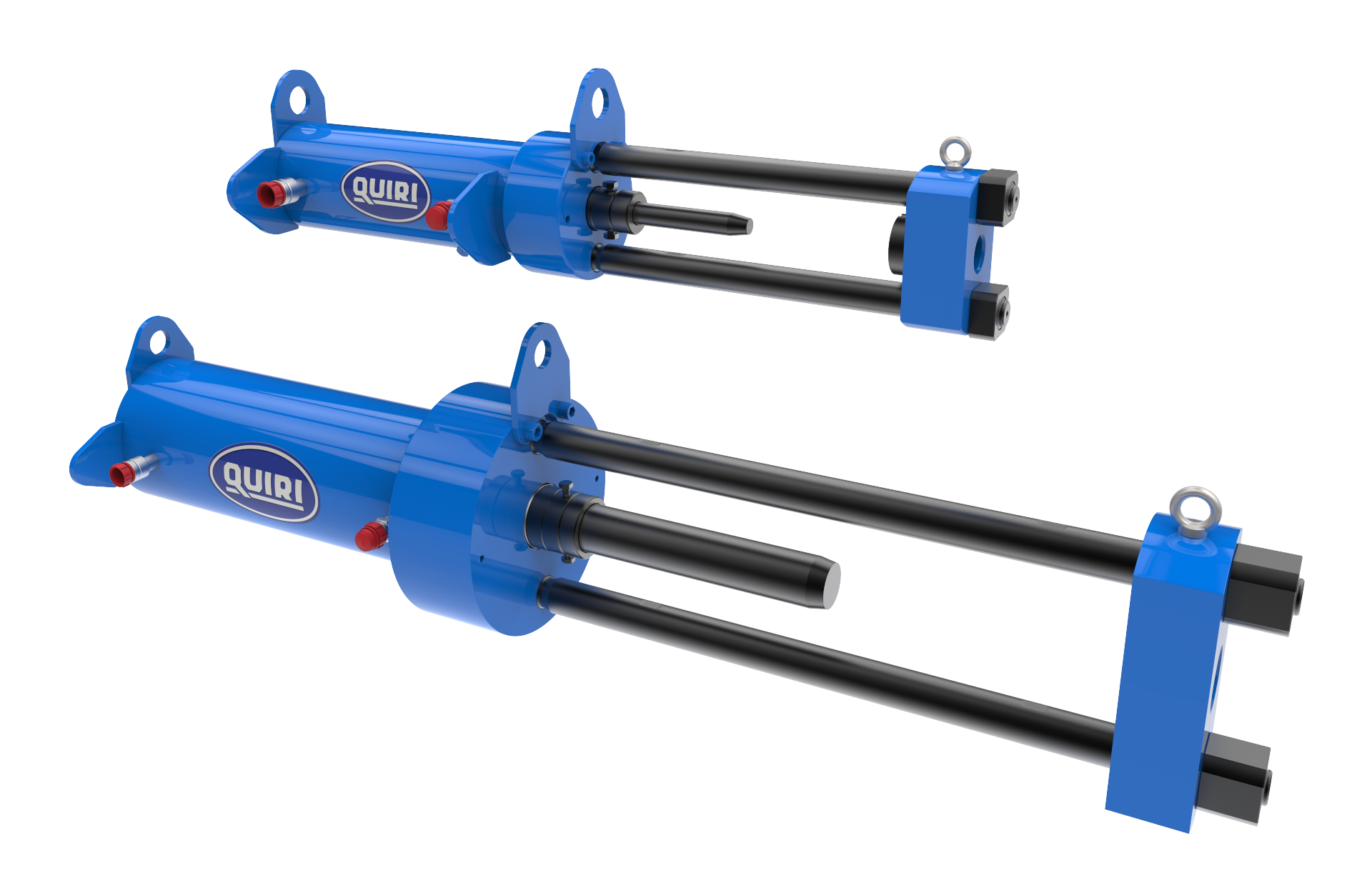

Vérin double effet à rappel hydraulique
• Vérin double effet à rappel hydraulique.
• Orifice d’alimentation poussée équipé d’un coupleur HF738.
• Orifice d’alimentation rappel équipé d’un coupleur HM738 et soupape de sécurité VS 700.
• Équipé de 2 anneaux de levage.
• Pression maxi 700 bar.
• Nombreux accessoires disponibles sur demande : douilles, pré-axes, têtes de piston, goupilles, berceaux…
• Sécurité : remplace les opérations dangereuses à la masse (risque d’éclat de métal, casse, blessures…)
• Rapidité d’utilisation : temps d’intervention largement réduit.
• Conforme à la directive européenne 89/392
Les vérins déchenilleurs peuvent être alimentés par :
• une pompe à main
• une pompe hydropneumatique
• une centrale hydraulique (à moteur thermique ou électrique)
Spécifications des presses à décheniller
| Force maxi à 700 bar | Course | Section de poussée | Volume d’huile | Type | Dimensions (mm) | Poids | |||
| Tonnes | mm | cm3 | cm2 | Alésage | ø Tige | ø Douille | Lg totale | kg | |
| 54 | 200 | 78,5 | 1571 | PREDECH 54 | 100 | 55 | 30 | 1021 | 89 |
| 107 | 380 | 153,9 | 5850 | PREDECH 107 | 140 | 80 | 40 – 46 – 49 – 52 | 1575 | 229 |
| 150 | 380 | 227,0 | 8625 | PREDECH 150 | 170 | 90 | 70 | 1692 | 324,6 |
| 200 | 405 | 283,5 | 11483 | PREDECH 200 | 190 | 110 | 70 | 1797 | 436 |
| 300 | 405 | 615,8 | 24938 | PREDECH 300 | 280 | 160 | 70 | 1797 | 756,1 |
| 500 | 500 | 1017,9 | 50894 | PREDECH 500 | 360 | 220 | 65 – 72 – 80 – 90 | 2540 | 2140,4 |
Recommandation d’alimentation des vérins déchenilleurs
| Force maxi à 700 bar | Type | Pompe à main | Pompe hydropneumatique | Centrale hydraulique à moteur thermique | Centrale hydraulique à moteur électrique |
| Tonnes | |||||
| 54 | PREDECH 54 | X | X | X | X |
| 107 | PREDECH 107 | X | X | X | X |
| 150 | PREDECH 150 | X | X | X | |
| 200 | PREDECH 200 | X | X | X | |
| 300 | PREDECH 300 | X | X | ||
| 500 | PREDECH 500 | X | X |
Exemples de types d’alimentation

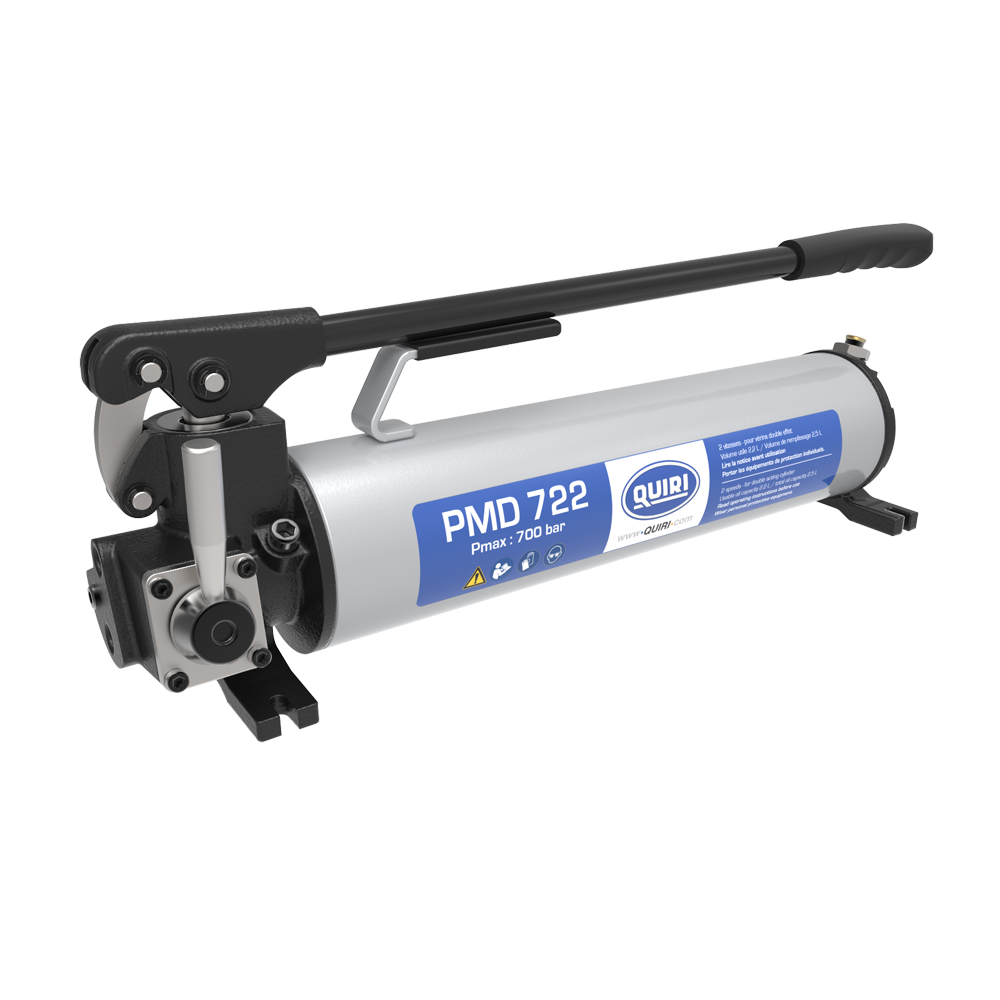

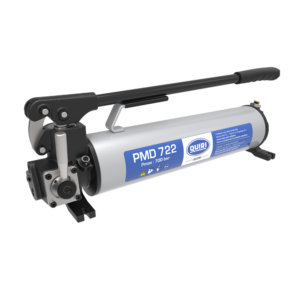

Pompe à main double effet : Recommandée jusqu’à 54T
- 2 vitesses automatiques (approche et travail)
- Soupape de sécurité réglable, tarée à 700 bar
- Réservoir 2; 5 ou 7 L avec charge d’huile
- 1 Manomètre de contrôle MG0100
- 1 Flexible de longueur 5 mètres avec coupleur HM738 (poussée)
- 1 Flexible de longueur 5 mètres avec coupleur HF738 (rappel)

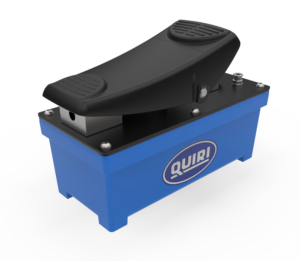

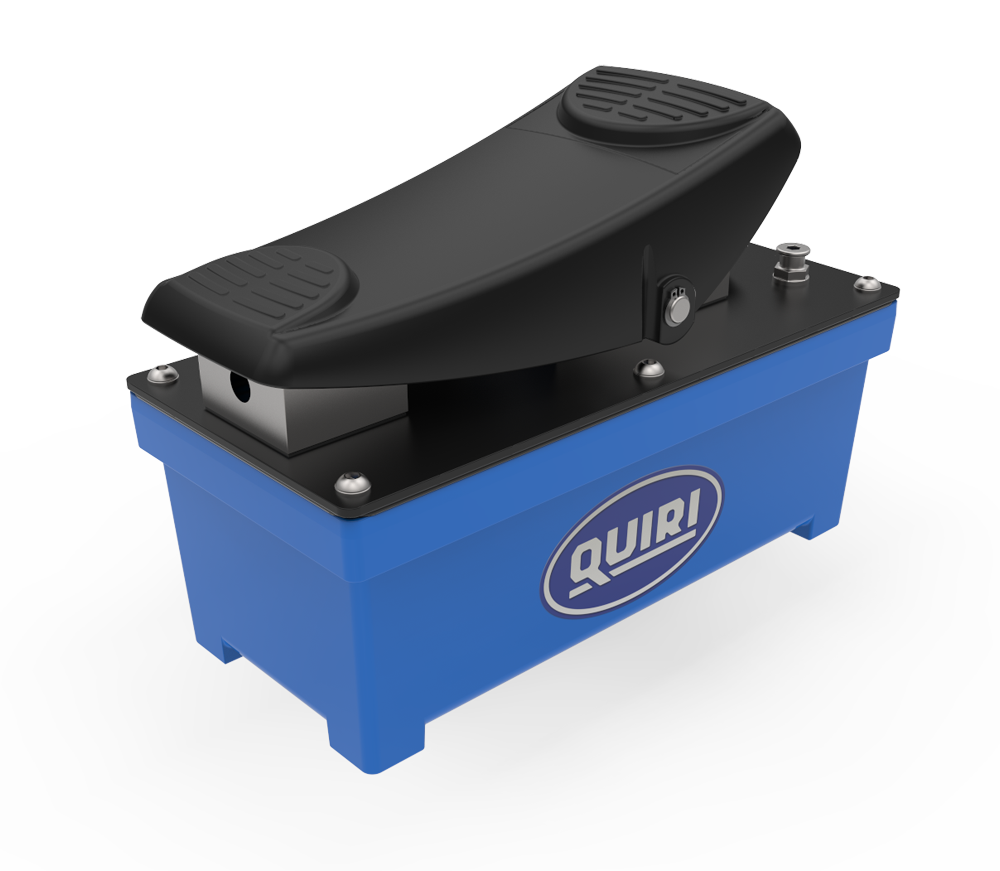

Pompe hydropneumatique double effet : Recommandée jusqu’à 150T
- Cycle de travail : sortie / maintien / rentrée
- Distributeur manuel 4/3 pour vérin double effet
- Soupape de sécurité réglable, tarée à 700 bar
- Réservoir 2,4 ou 4 L avec charge d’huile
- Pression d’air : 7 bar
- Débit dégressif : 1200 à 70 cm3/min
- Consommation d’air à vide : 350 L/min sous 7 bar d’air
- 1 Manomètre de contrôle MG0100
- 1 Flexible de longueur 5 mètres avec coupleur HM738 (poussée)
- 1 Flexible de longueur 5 mètres avec coupleur HF738 (rappel)

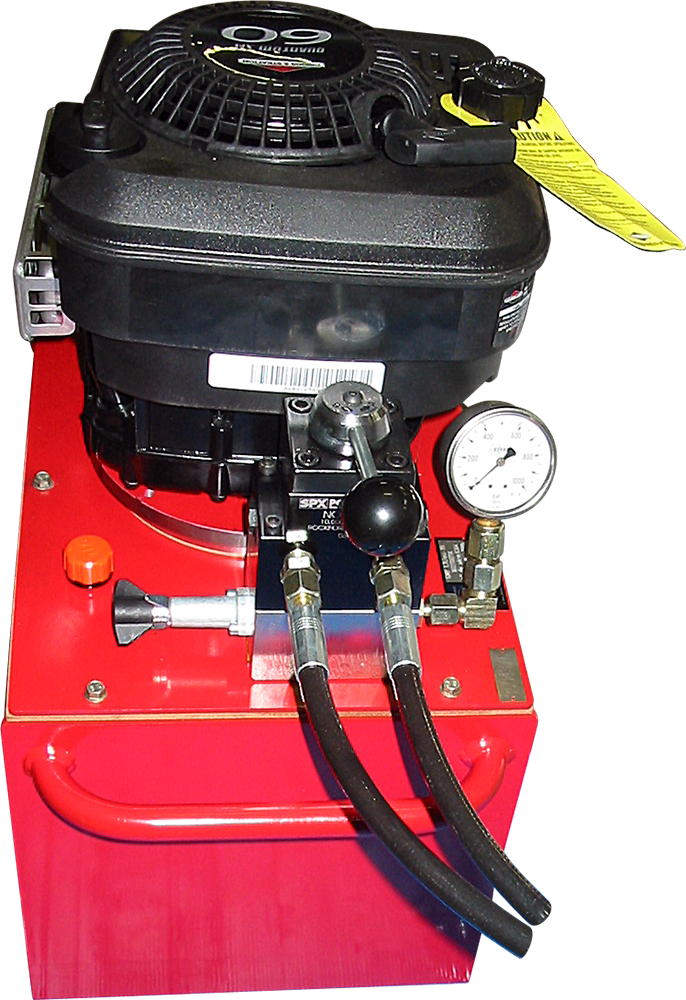

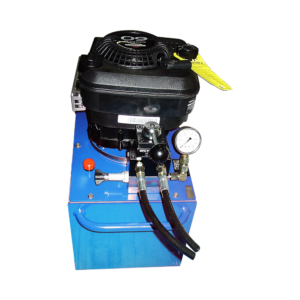

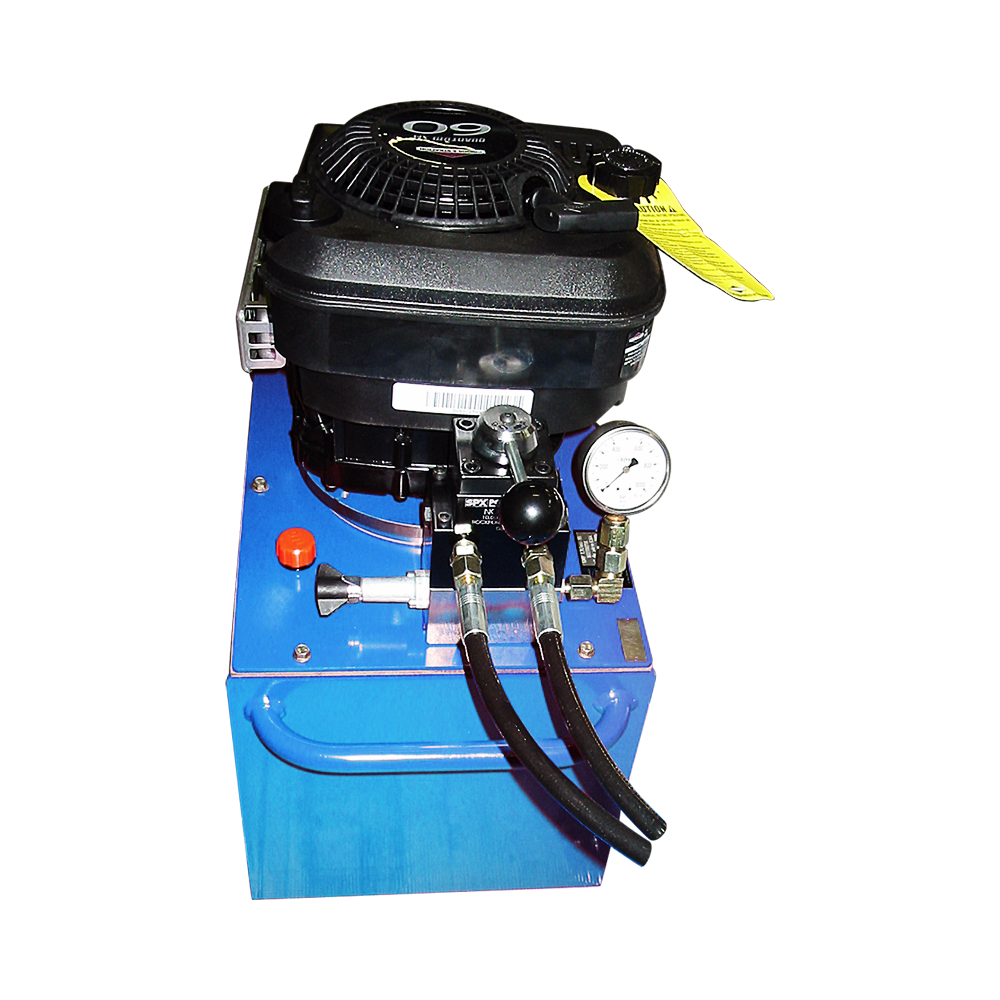

Centrale hydraulique à moteur thermique GTM17142
- Moteur thermique 4 temps à essence 5cv à 3600 tr/min
- Pompe de débit 1,7 l/min à 2800 tr/min, pression maxi 700 bar
- Réservoir de 16 litres avec charge d’huile
- Limiteur de pression fixe taré à 700 bar
- Distribution à commande manuelle DM 4/3
- 1 Manomètre de contrôle MG0100
- 1 Flexible de longueur 5 mètres avec coupleur HM738 (poussée)
- 1 Flexible de longueur 5 mètres avec coupleur HF738 (rappel)

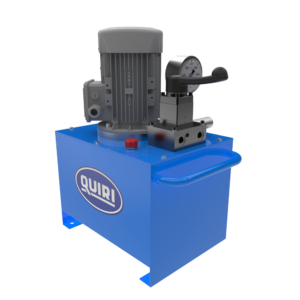

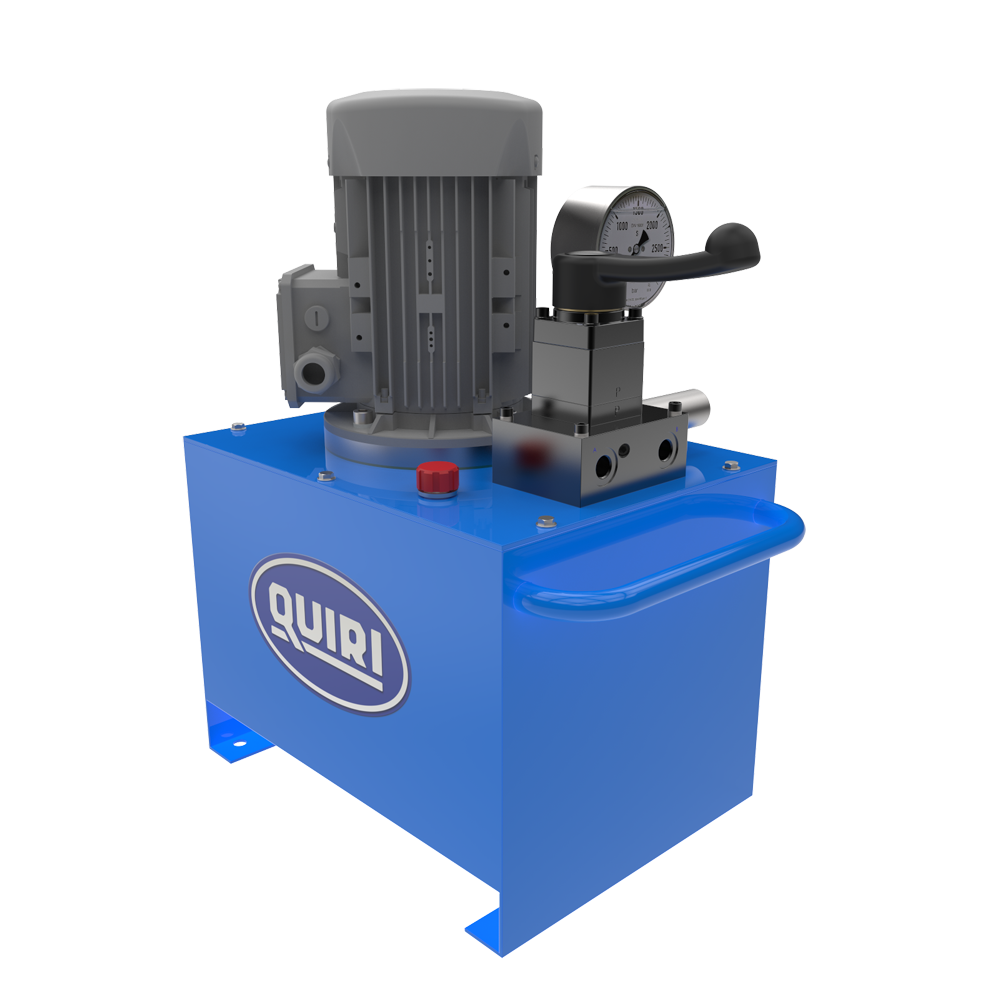

Centrale hydraulique à moteur électrique GEM17342
- Moteur électrique triphasé 3 kW 230/400V – 50 Hz – 1500 tr/min
- Avec interrupteur marche-arrêt
- Pompe de débit 2,1 l/min à 1500 tr/min, pression maxi 700 bar
- Réservoir de 16 litres avec charge d’huile
- Limiteur de pression fixe taré à 700 bar
- Distribution à commande manuelle DM 4/3
- 1 Manomètre de contrôle MG0100
- 1 Flexible de longueur 5 mètres avec coupleur HM738 (poussée)
- 1 Flexible de longueur 5 mètres avec coupleur HF738 (rappel)
