Centrales hydrauliques à moteur électrique, réservoir 8 et 16 litres – GE*
• Moteur électrique NORME EUROPEENNE 240/415V-50Hz triphasé,
• 1500tr/min, IP55 classe F
• Pompe à pistons radiaux, sens de rotation indifférent
• Réservoir 8 et 16 litres (livré avec huile) avec :
– bouchon de remplissage avec reniflard et jauge
– bouchon de vidange, poignée de transport
– purge de pompe sur couvercle
• Limiteur de pression réglable
• Moteur 240V monophasé
• Coffret électrique avec sécurité pour branchement direct sur réseau
• Châssis de protection
• Roulettes
• Bac de rétention
Les centrales QUIRI sont conçues avec une sélection rigoureuse des composants (pompe, moteur, distribution) afin de permettre une utilisation industrielle performante et un entretien réduit.
Les centrales GEM sont équipées d’un moteur électrique avec interrupteur marche-arrêt et câble de longeur 3m pour fiche à brancher sur prise de courant.
Les centrales GEE sont équipées d’un coffret électrique avec commande à distance et câble de longueur 3m pour fiche à brancher sur prise de courant.

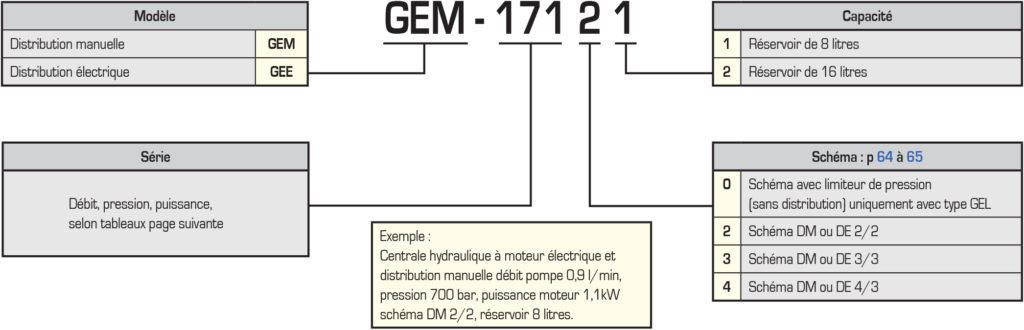

Désignation de commande

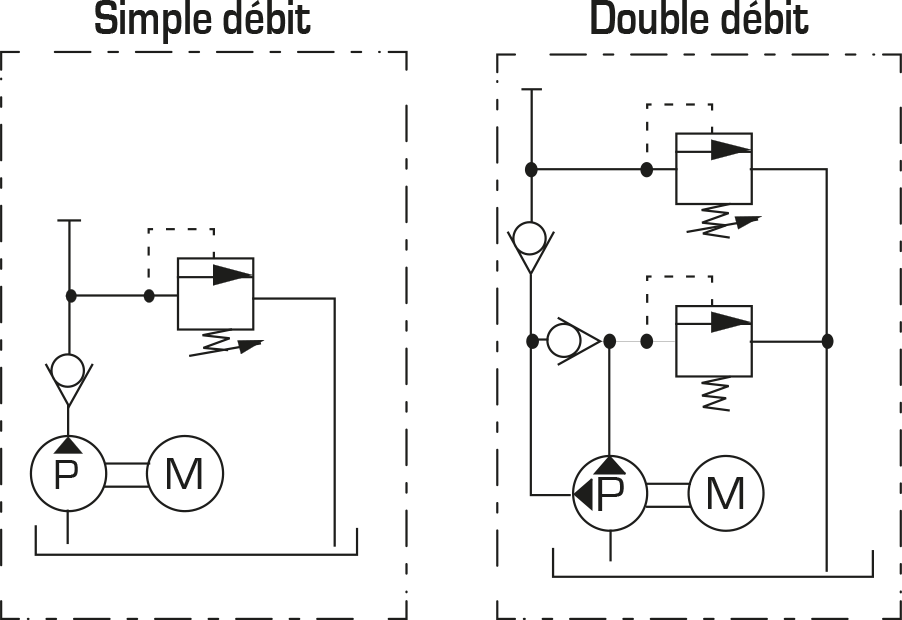

Autres schémas de distribution nous consulter
Choix de la série
| Centrales hydrauliques à simple débit | ||||
|
Série
|
Pompe | Pression
maxi bar |
Moteur
puissance kW |
|
| Débit
l/min |
Nombre de
pistons |
|||
| 141 | 3,6 | 3 | 400 | 3 |
| 151 | 2,5 | 3 | 500 | 2,2 |
| 161 | 1,5 | 3 | 600 | 1,5 |
| 171 | 0,9 | 3 | 700 | 1,1 |
| 172 | 1,4 | 5 | 700 | 1,8 |
| 173 | 2,1 | 7 | 700 | 3 |
| Centrales hydrauliques à double débit * | |||||
|
Série
|
Pompe | Pression
maxi bar |
Moteur
puissance kW |
||
| Débit l/min | Nombre de
pistons |
||||
| BP | HP | ||||
| 261 | 5,3 | 1,5 | 5 | 50/600 | 1,8 |
| 271 | 8,6 | 0,9 | 7 | 50/700 | 1,8 |
| 272 | 4,7 | 0,9 | 5 | 50/700 | 1,5 |
* uniquement avec réservoir 16 litres

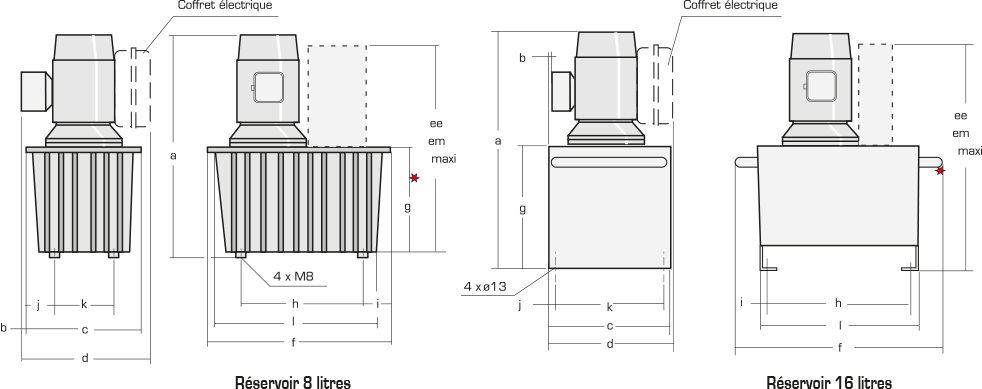

| Moteur
puissance kw |
Réservoir
l |
a
mm |
b
mm |
c
mm |
d
mm |
ee *
mm |
em *
mm |
f
mm |
g
mm |
h
mm |
i
mm |
j
mm |
k
mm |
l
mm |
Poids **
kg |
| 1,1 | 8 | 495 | 11 | 255 | 330 | 455 | 425 | 450 | 235 | 250 | 100 | 43 | 170 | 340 | 46 |
| 16 | 570 | 17 | 320 | 345 | 530 | 500 | 530 | 310 | 380 | 15 | 30 | 260 | 410 | 62 | |
| 1,5 / 1,8 | 8 | 495 | 11 | 255 | 330 | 455 | 425 | 450 | 235 | 250 | 100 | 43 | 170 | 340 | 50 |
| 16 | 570 | 17 | 320 | 345 | 530 | 500 | 530 | 310 | 380 | 15 | 30 | 260 | 410 | 68 | |
| 2,2 / 3 | 8 | 535 | 16 | 255 | 350 | 455 | 425 | 450 | 235 | 250 | 100 | 43 | 170 | 340 | 55 |
| 16 | 610 | 12 | 320 | 355 | 530 | 500 | 530 | 310 | 380 | 15 | 30 | 260 | 410 | 75 |
* ee – Distribution électrique / em – Distribution manuelle
** Poids moyen en kg avec charge d’huile et distribution
