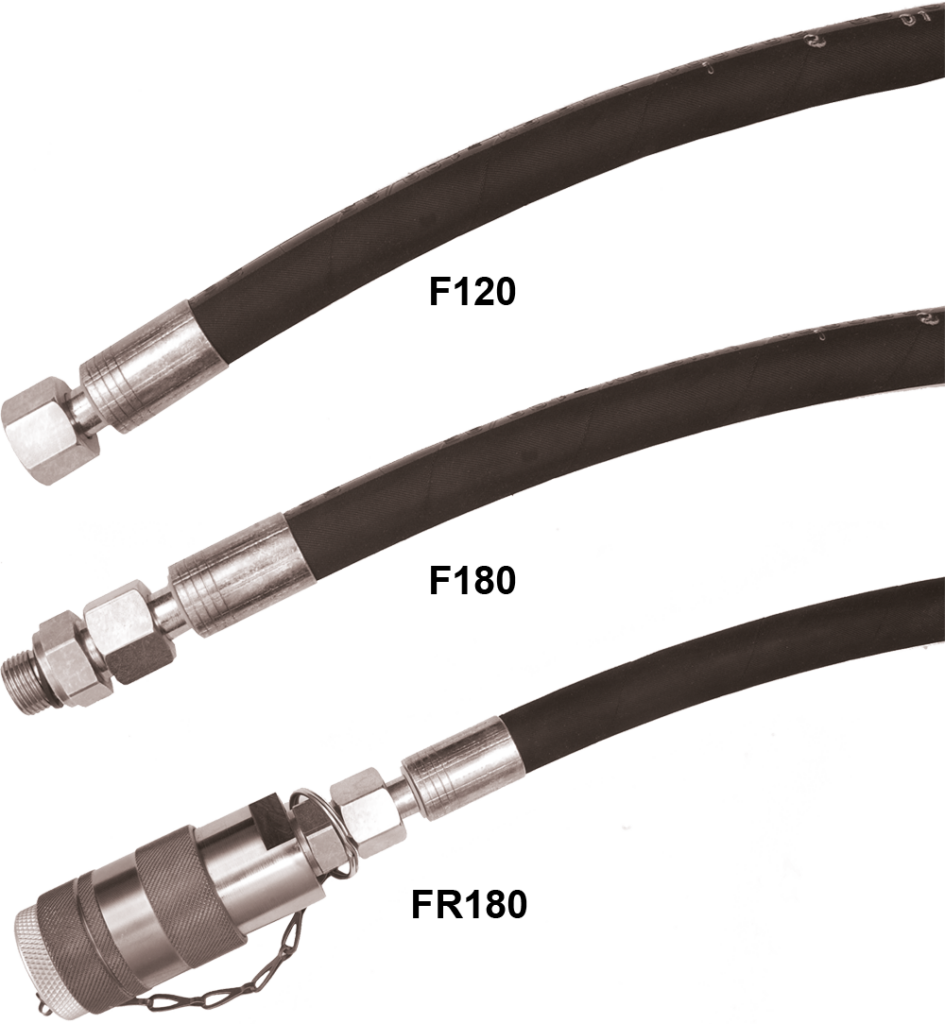

Flexibles passage nominal ø 6

avec embouts tournants ETAF 8

Imprimer cette fiche

Caractéristiques

Flexibles en caoutchouc synthétique avec une armature de 4 nappes en acier haute résistance type 4SP répondant à la norme NF EN 856.

Diamètre intérieur : 6,3 mm
Diamètre extérieur : 17,8 mm
Rayon de courbure : 150 mm
Embouts tournants ETAF 8 : taraudage M16 x 1,5 – six pans 19/plat
Pression d’éclatement : 1800 bar
Pression de service en statique : 700 bar – coefficient de sécurité : 2,57
Pression de service en dynamique : 450 bar – coefficient de sécurité : 4

Raccords et coupleurs Longueur (m)
Extrémité 1 Extrémité 2 0,5 1 2 3 5 10
ETAF8 ETAF8 F 80 F 81 F 82 F 83 F 85 F 810



Flexibles passage nominal ø 6 : Distribution et accessoires - Quiri

Important

Un flexible hydraulique a une durée de vie limitée, déterminée par ses conditions de fonctionnement.
La durée de vie réelle d’un flexible dépend de divers facteurs parmi lesquels :
– la pression de service réelle
– les pics de pression
– l’environnement
– la température

Inspection des flexibles

Il est recommandé d’inspecter fréquemment les flexibles en service pour détecter d’éventuelles fuites, étranglements, corrosion, abrasion ou tout autre signe d’usure.
Les flexibles qui sont usés ou endommagés doivent être remplacés immédiatement.
Changement de flexible conseillé au plus tard tous les 10 ans selon la norme ISO NF EN 4413.

Options

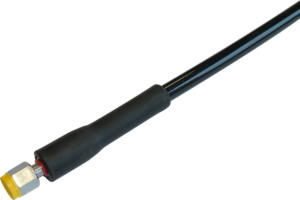

Manchette anti-croquage

Flexibles passage nominal ø 6 : Distribution et accessoires - Quiri - 2

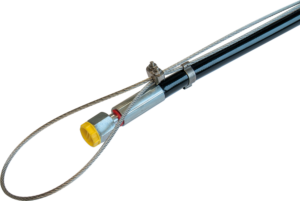

Câble anti-fouettement

Flexibles passage nominal ø 6 : Distribution et accessoires - Quiri - 3

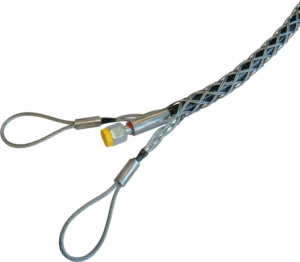

Chaussette

Flexibles passage nominal ø 6 : Distribution et accessoires - Quiri - 4
