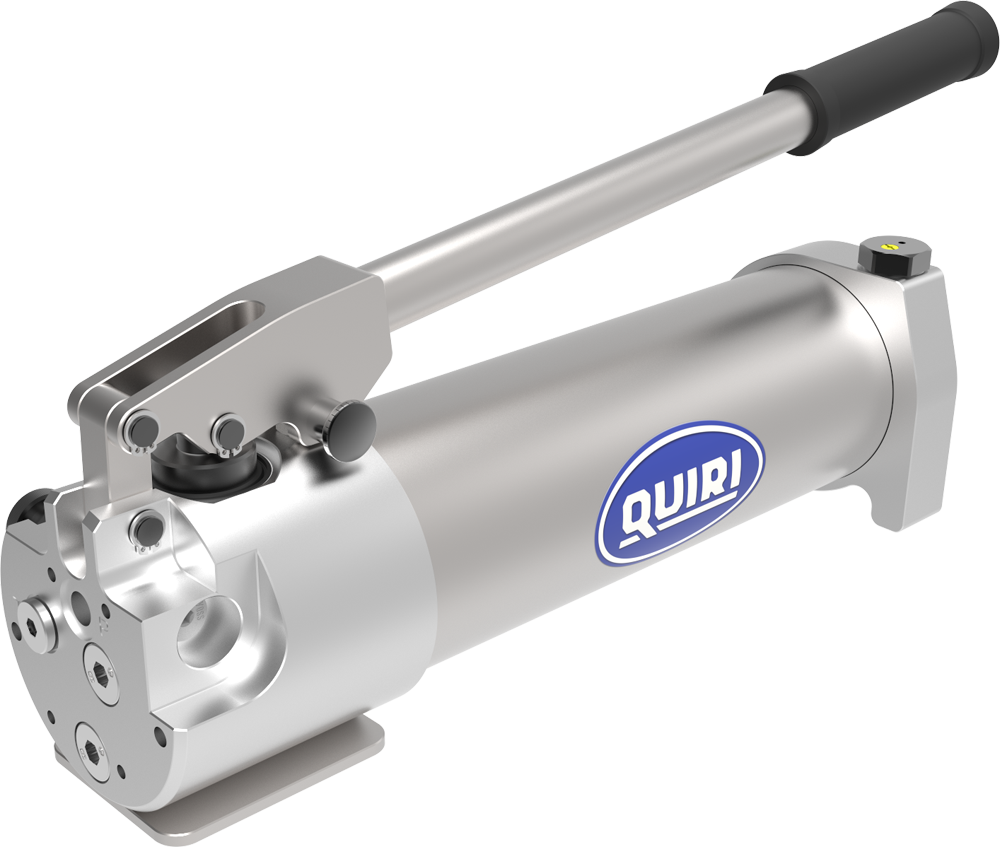

Pompes à main simple effet aluminium, 2 vitesses – 700 bar – QSH

Pour vérins simple effet

Caractéristiques
Options

Caractéristiques

• 2 vitesses automatiques (approche et travail)
• Soupape de sécurité réglable, tarée à 700 bar
• Livrée avec charge d’huile
• Corps et réservoir en alliage léger
• Levier immobilisé par loquet de verrouillage
• Effort de pompage réduit grâce à l’ajout d’un by-pass sur le débit d’approche
• Large orifice de remplissage et niveau d’huile visuel

Options

• Manomètre
• Autre tarage sur demande : HP et BP
• Support de pompe
• Bloc limiteur de pression

Imprimer cette fiche

Pompes à main simple effet aluminium, 2 vitesses – 700 bar – QSH : Pompes à main 700 bar - Quiri - 2

Pression	Débit	Pression maxi.	Débit	Capacité du réservoir		Effort maxi. sur levier daN	Référence	Dimensions (mm)										Poids
Pression	Débit	Pression maxi.	Débit	Capacité du réservoir			Référence	a	b	c	d	e	f	f ’	g	h	i	Poids
bar	cm3/coup	bar	cm3/coup	Totale	Utile													kg
BP		HP		cm3	cm3													kg
30	25	700	2,04	1200	1000	56	QSH 720	307	125	110	105	112	196	421	202	113	123	4,9
				2000	1500	41	QSH 721	401	125	110	105	112	211	517	296	113	123	5,3
				3800	3000	32	QSH 723	681	125	110	105	112	227	623	576	113	123	6,1
				7000	6000	32	QSH 726	646,5	150	110	105	112	227	623	541,5	130	160	9.1
				1100	10000	32	QSH 7210	646,5	250	110	105	112	227	623	541,5	130	160	10
