Vérins à piston creux, rappel par ressort – 700 bar – CSE

Acier

Caractéristiques

Caractéristiques

Simple effet à rappel par ressort
Extrémité de tige taraudée avec tête lisse creuse TLC
2 trous de fixation taraudés dans le fond
Tige en acier sulfonitruré
Livré d’origine avec coupleur HF 738
Vérin CSE 2915, CSE 587 et CSE 5815 avec poignée de manutention
Vérin CSE 907 avec 2 oeillets de manutention

Imprimer cette fiche

Vérins à piston creux, rappel par ressort – 700 bar – CSE : Vérins de levage acier 700 bar - Quiri - 2

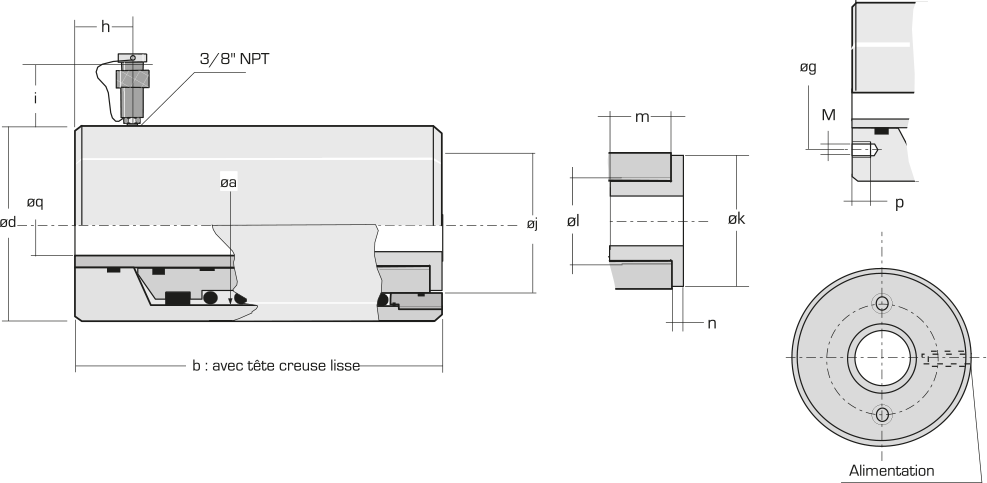

Catégorie de vérins	Force maxi. 700 bar	Course	Section de poussée	Volume d’huile	Référence	Dimensions (mm)												Poids
Tonnes	kN	mm	cm2	cm3		a	b	d	M x p sur g	h	i	j	k	l	m	n	q	kg
12	121,6	41	18,03	74	CSE 124	55	145	70	5/16 – 18UNC x 15 sur ø 50,8	20	70	38,5	38	M29 x 1,5	20	8	19,5	3,8
		75		135	CSE 127		191											5
20	200,4	48	28,86	140	CSE 204	70	172	95	3/8 – 16UNC x 18 sur ø 82,6	20	70	50,5	50	M37 x 1,5	20	10	26,5	8
		150		433	CSE 2015		321											14
29	297,3	63	42,51	270	CSE 296	85,72	200	110	3/8 – 16UNC x 18 sur ø 92,1	20	70	62	61	M46 x 1,5	22	10	33	13
		150		638	CSE 2915		340											23
58	590	76	84,34	640	CSE 587	125	245	155	1/2 – 13UNC x 18 sur ø 130,2	20	70	94	93	M72 x 1,5	25	12	53,5	26,6
		150		1266	CSE 5815		385											40
90	899,1	76	133	1010	CSE 907	165,1	272	200		38	70	128	127	M104 x 1,5	30	12	79	46

Accessoires du produit

Retrouvez notre guide sur les coupleurs sur cette page : Coupleurs montés sur vérins QUIRI 700 simple effet

Têtes rotulées amovibles TRA – 700 bar

Corrigent les appuis lorsque la surface d’appui du piston n’est pas parfaitement parallèle à la base du vérin.
