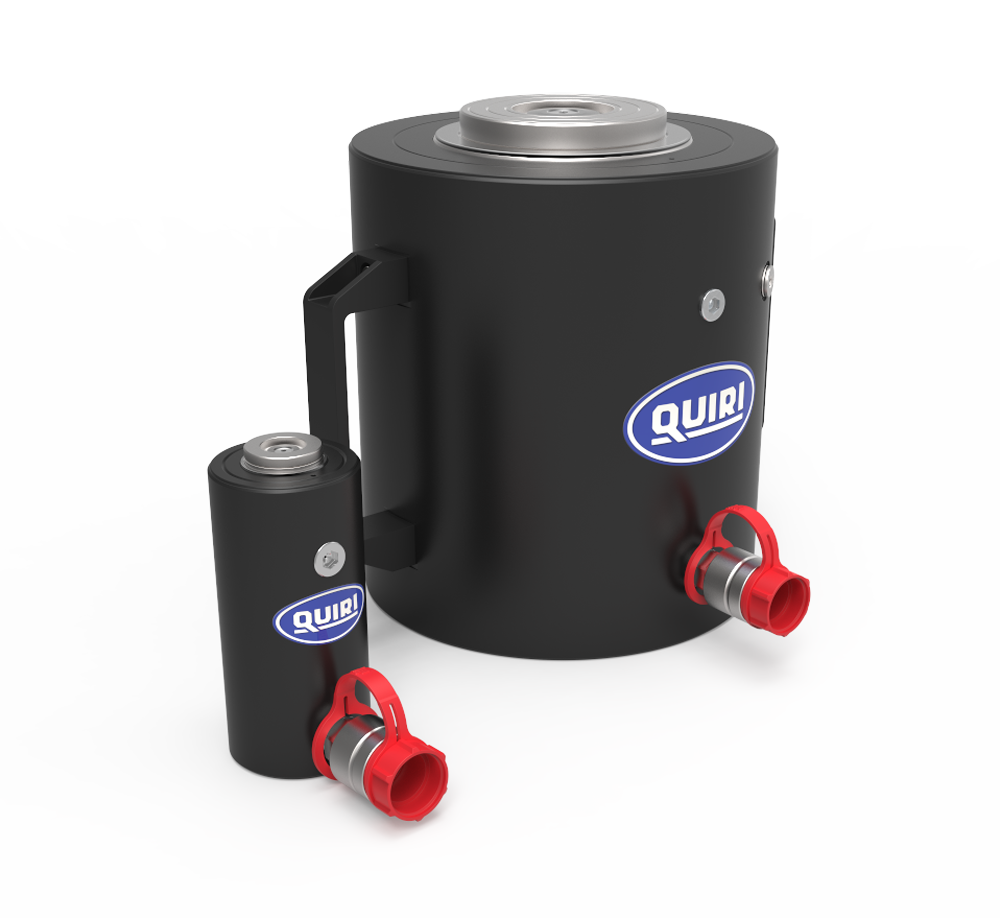

Vérin simple effet – QUIRI 700 – Alliage léger – 700 bar

QSR

Caractéristiques
Remarques

Caractéristiques

Simple effet à rappel par ressort
Corps et tige en alliage léger anodisé
Livré avec une tête lisse en acier

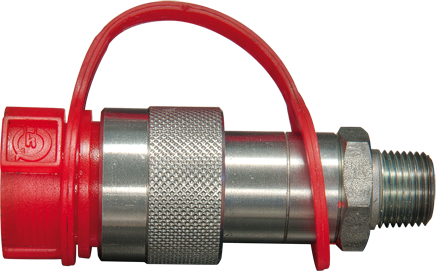

Livré d’origine avec coupleur HF 738

Remarques

Équipé de double poignées de manutention à partir du QSR 55/200.

Imprimer cette fiche

Vérin simple effet – QUIRI 700 – Alliage léger – 700 bar : Vérins de levage en aluminium 700 bar - Quiri - 2

Catégorie de vérins	Force maxi. à 700 bar	Course	Section de poussée	Volume d’huile	Référence	Dimensions															Masse
Tonnes	kN	mm	cm²	cm³	Référence	a	b	b’	d	e	f	h	i	j	k	l	m	n	o	M x p sur øg	kg
13	137,4	50	19,63	98	QSR 13/50	50	151	157	70	M70x2	16	23 à 3°	65	40	36	36	10	2	8	M6x10 sur ø58	1,9
		100		196	QSR 13/100		201	207													2,3
		200		393	QSR 13/200		301	307													3,2
27	269,3	50	38,47	192	QSR 27/50	70	161	168,5	86	M96x2	22	25 à 3°	65	60	50	52	12	2	9,5	M6x10 sur ø80	3,7
		100		385	QSR 27/100		211	218,5													4,4
		200		769	QSR 27/200		311	318,5													6
55	549,5	50	78,50	393	QRS 55/50	100	166	173	135	M135x2	20	27 à 3°	67	80	65	65	15	5	12	M6x15 sur ø15	7,3
		100		785	QRS 55/100		216	223													8,9
		200		1570	QRS 55/200		316	323													11,9
105	1077,0	50	153,86	769	QSR 105/50	140	189	198	190	M190x3	36	38	65	110	90	90	18	4	13	M10x15 sur ø165	17
		100		1539	QSR 105/100		239	248													19,7
		200		3077	QSR 105/200		339	348													25,8
150	1588,1	50	226,87	1134	QSR 150/50	170	218	228	235	M235x3	36	45	65	140	113	113	22	6	16	M10x15 sur ø200	30,9
		100		2269	QSR 150/100		268	278													35,2
		200		4537	QSR 150/200		368	378													45,7
200	2089,5	50	298,50	1492	QSR 200/50	195	231	243	270	M270x3	40	50	65	160	130	130	25	6	18	M12x15 sur ø215	43,2
		100		2985	QSR 200/100		281	293													50,4
		200		5970	QSR 200/200		381	393													62,4
