Limiteur de débit – SCV
Limiteur / Freineur de débit compact pour implantation sur vérin.
Pression d’utilisation entre 10 et 110 bars.
Description
Le limiteur de débit SCV est spécialement développé à une implantation sur les vérins basse pression équipés d’orifices d’implantation dédiés à ces valves.
L’utilisation de ces valves permet de limiter le débit d’huile à l’entrée ou à la sortie du vérin.
Les vérins de bridage 70 bars QUIRI sont équipés de ces orifices d’implantation en G1/8 ou G1/4.
Tous les modèles de vérins QUIRI peuvent être équipés, sur demande, de ces valves SCV.
Caractéristiques

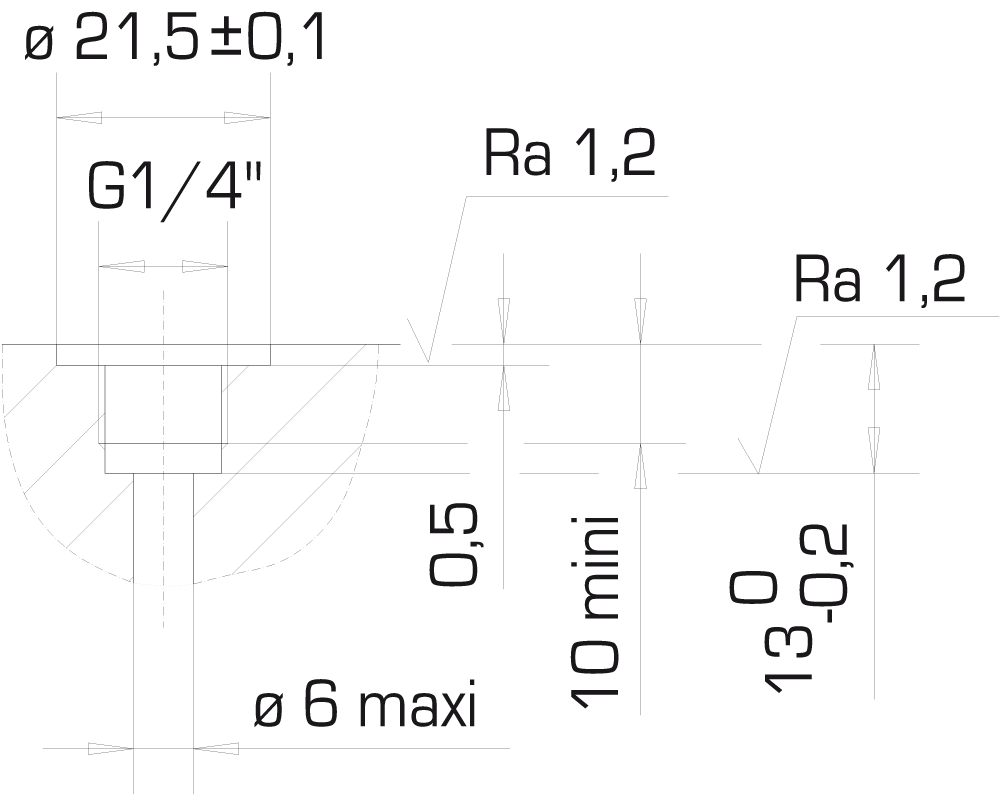

La valve SCV ne peut être utilisée que dans des orifices respectant des cotes d’intégrations précises.
Plusieurs dimensions sont disponibles : G1/8, G1/4 ou G3/8

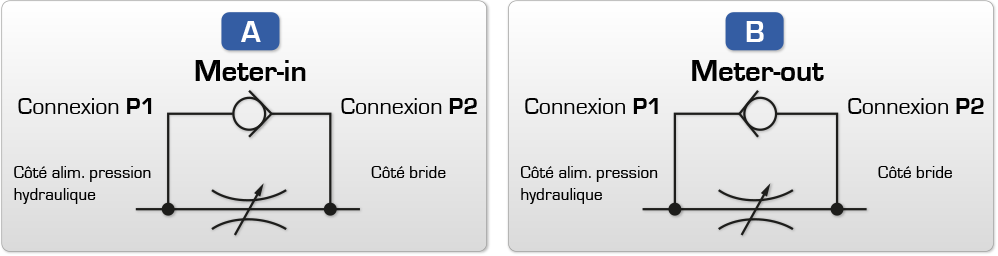

Plusieurs configurations sont disponibles :
- Déclinaison Meter-In pour une limitation du débit entrant dans le vérin
- Déclinaison Meter-Out pour un freinage du débit sortant du vérin
Température d’utilisation : entre -20 et 70°C
Pression d’utilisation maximale : 110 bars
Pression minimale d’ouverture des valves : 10 bars

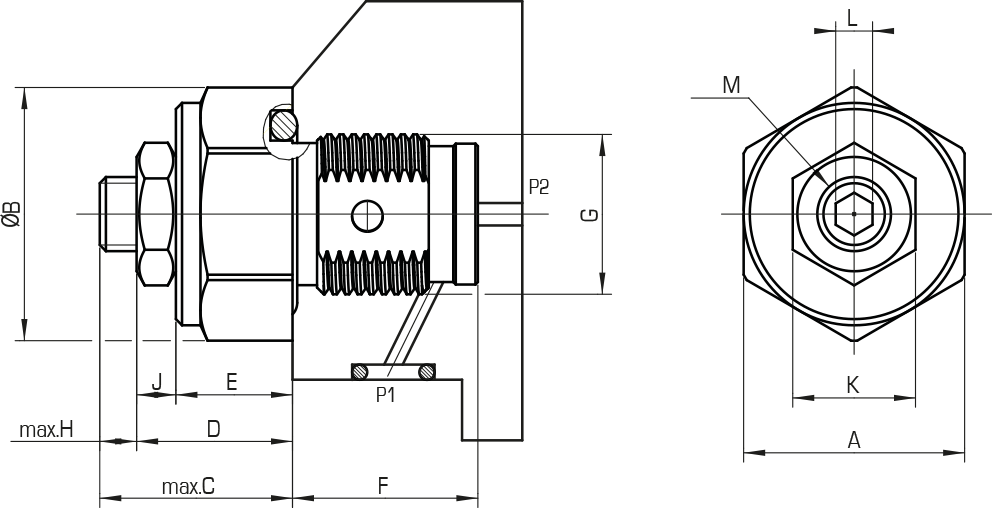

| Type | Référence | A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | R | S | T | U | V | W |
| SCV-1/8 A (meter-in) | A37176 | 14 | 15,5 | 15 | 12 | 8,5 | 11,6 | G1/8 | 3 | 3,5 | 10 | 3 | M6x0,75 | 11,5 | 8,5 | 9 | 16 | 10 | 8,7 | G1/8 | 2~3 | 2,5~5 |
| SCV-1/8 B (meter-out) | A37177 | 14 | 15,5 | 15 | 12 | 8,5 | 11,6 | G1/8 | 3 | 3,5 | 10 | 3 | M6x0,75 | 11,5 | 8,5 | 9 | 16 | 10 | 8,7 | G1/8 | 2~3 | 2,5~5 |
| SCV-1/4 A (meter-in) | A37178 | 18 | 20 | 16 | 13 | 9,5 | 15,1 | G1/4 | 3 | 3,5 | 10 | 3 | M6x0,75 | 15 | 11 | 11,5 | 20,5 | 13,5 | 11,5 | G1/4 | 3~4 | 3,5~7 |
| SCV-1/4 B (meter-out) | A37179 | 18 | 20 | 16 | 13 | 9,5 | 15,1 | G1/4 | 3 | 3,5 | 10 | 3 | M6x0,75 | 15 | 11 | 11,5 | 20,5 | 13,5 | 11,5 | G1/4 | 3~4 | 3,5~7 |
| SCV-3/8 A (meter-in) | A37130 | 22 | 24 | 19 | 16 | 11 | 17,6 | G3/8 | 3 | 5 | 13 | 4 | M6x0,75 | 17,5 | 13 | 13 | 24,5 | 17 | 15 | G3/8 | 4~5 | 4,5~9 |
| SCV-3/8 B (meter-out) | A37181 | 22 | 24 | 19 | 16 | 11 | 17,6 | G3/8 | 3 | 5 | 13 | 4 | M6x0,75 | 17,5 | 13 | 13 | 24,5 | 17 | 15 | G3/8 | 4~5 | 4,5~9 |
