Accessoires pour centrale hydraulique de bridage ACHB

Prises de pression - Capillaires - Manomètres

Imprimer cette fiche

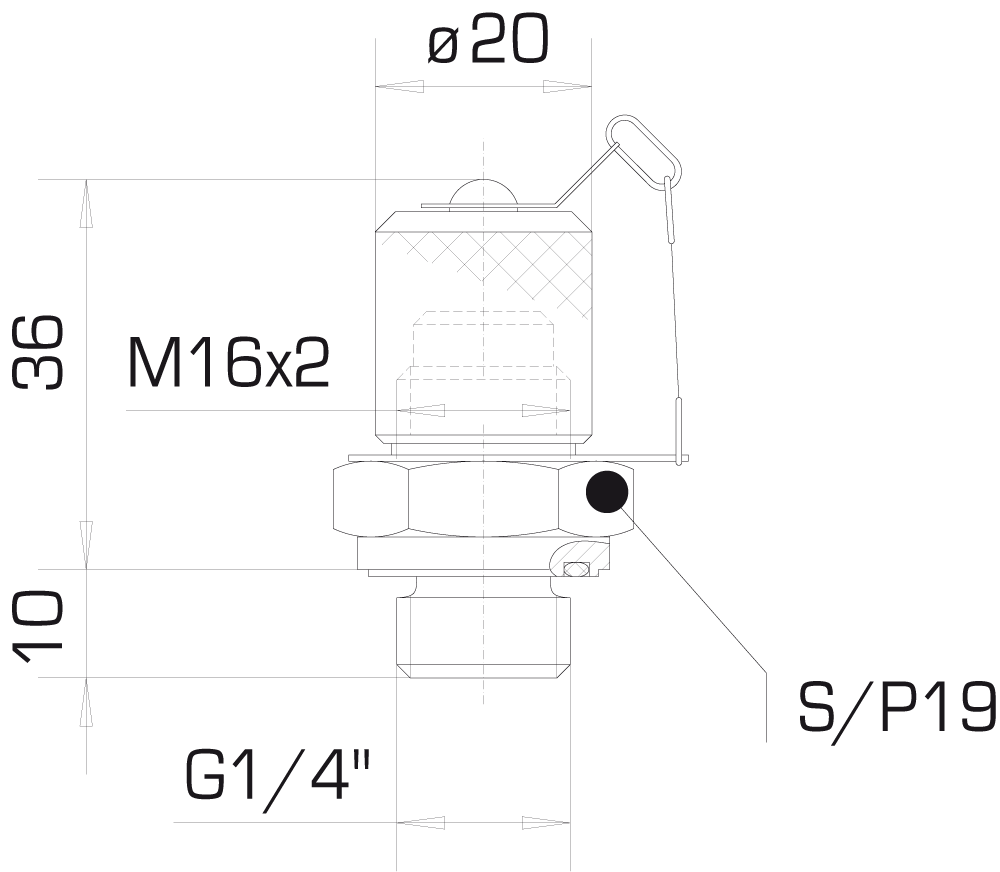

Prise à visser complète avec capuchon

(avec joint incorporé)
Référence : A 65 035

Accessoires pour centrale hydraulique de bridage ACHB : Centrale hydraulique et composants - Quiri

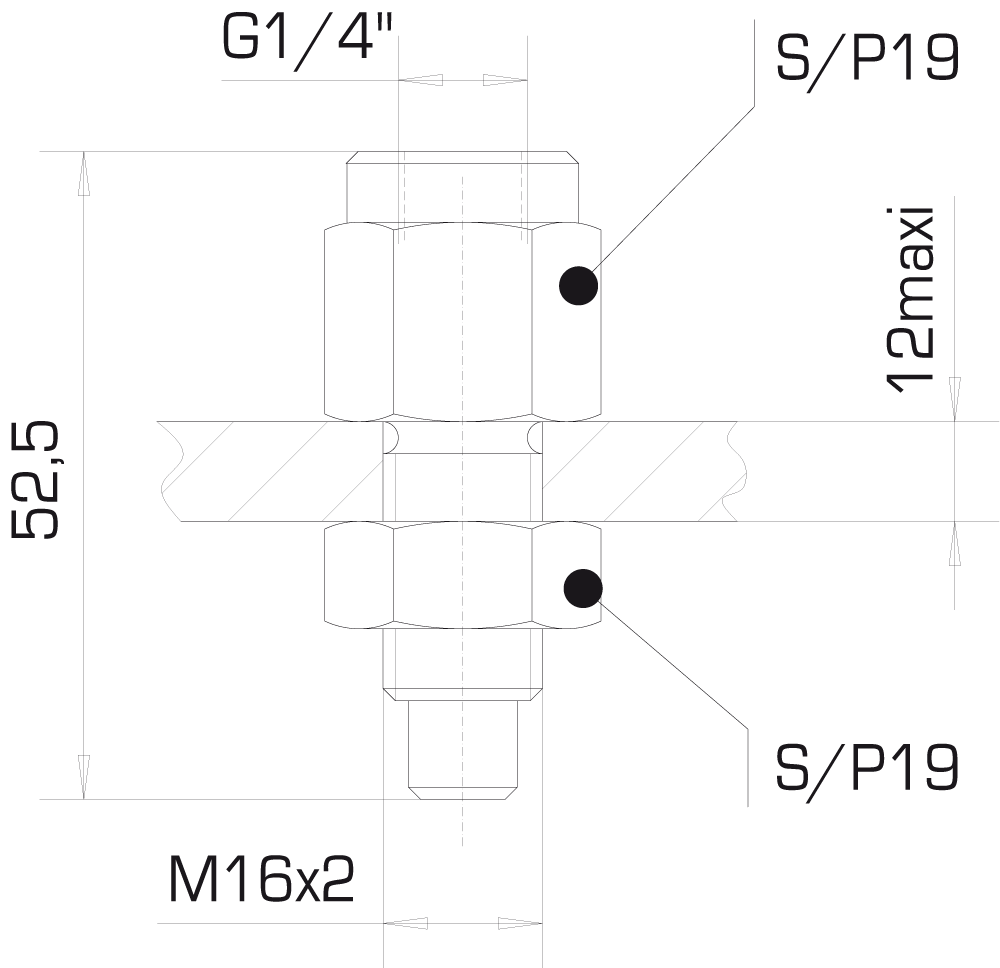

Prise pour manomètre

Référence : A 65 038

Accessoires pour centrale hydraulique de bridage ACHB : Centrale hydraulique et composants - Quiri - 2

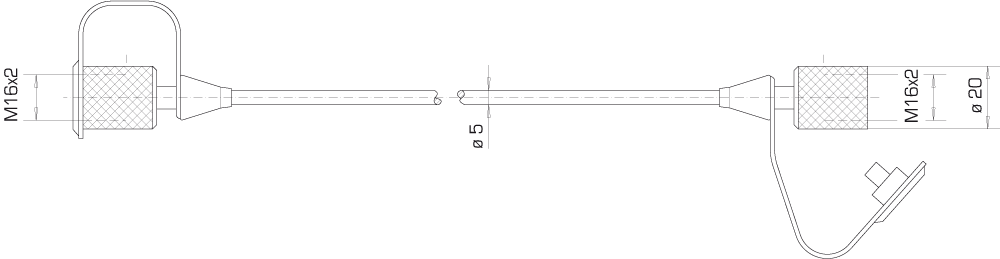

Flexible capillaire haute pression LG.630

Référence : A 65 036

Accessoires pour centrale hydraulique de bridage ACHB : Centrale hydraulique et composants - Quiri - 3

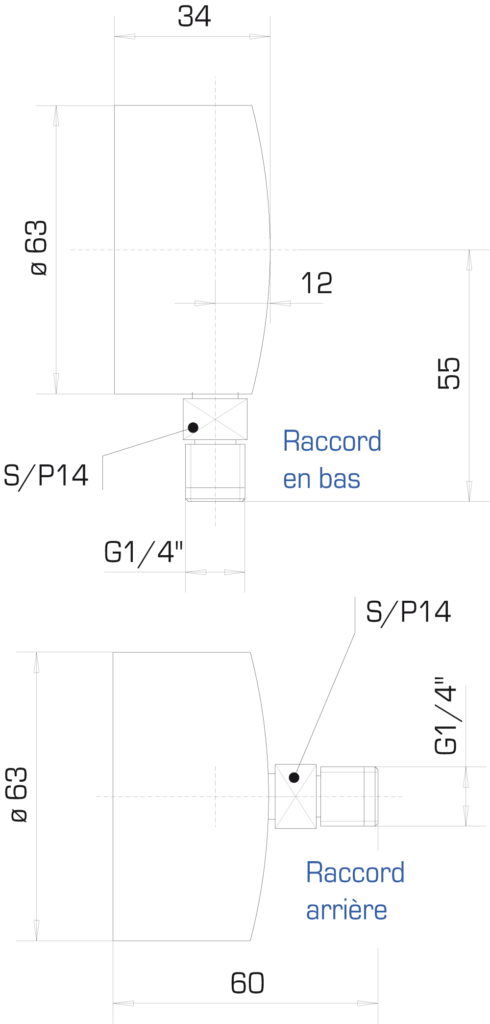

Manomètres à glycérine

Accessoires pour centrale hydraulique de bridage ACHB : Centrale hydraulique et composants - Quiri - 4

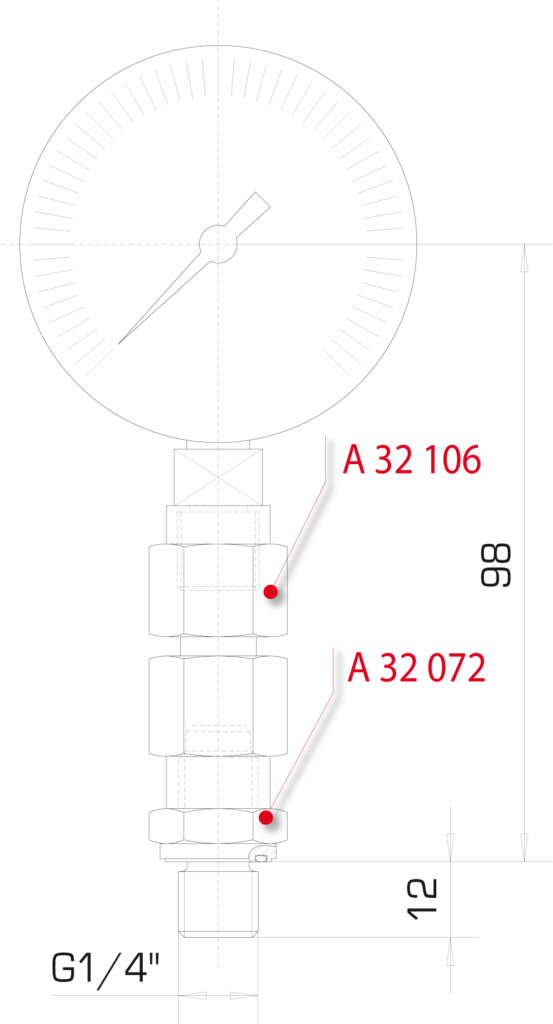

Orientable

Avec raccords pour
montage sur bloc
(orifice G1/4’’ standard)

Accessoires pour centrale hydraulique de bridage ACHB : Centrale hydraulique et composants - Quiri - 5

Non orientable

A visser directement dans le bloc avec joint aluminium A 51 088

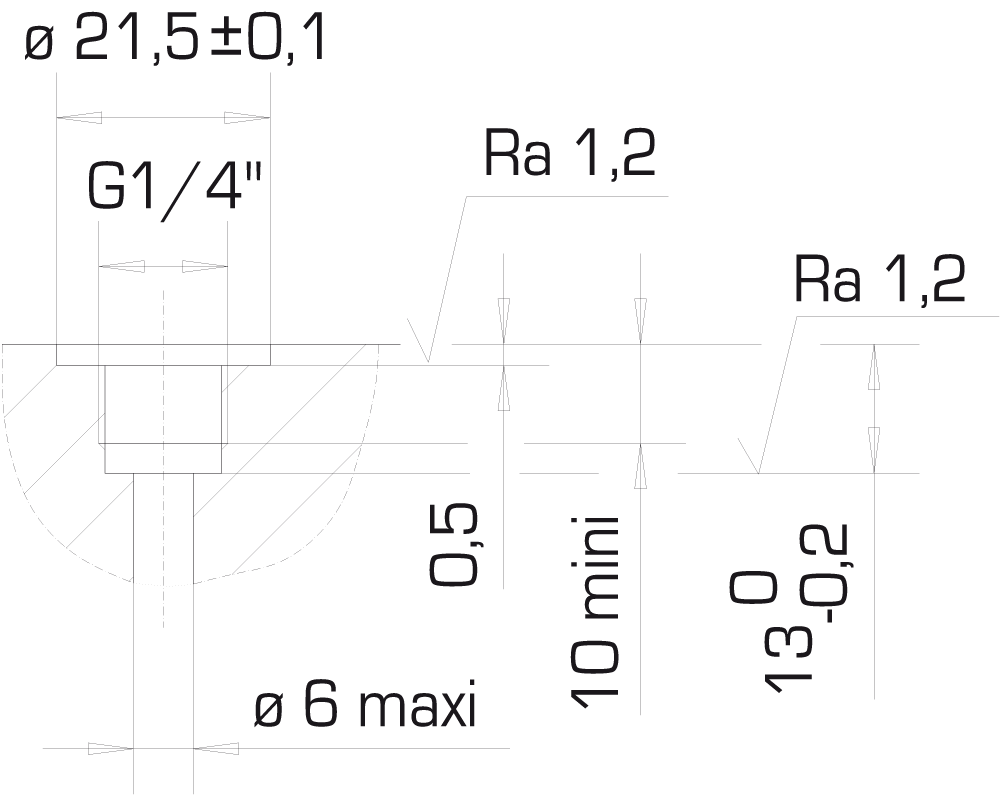

(cotes d’usinage du logement selon croquis ci-dessous)

Accessoires pour centrale hydraulique de bridage ACHB : Centrale hydraulique et composants - Quiri - 6
Graduations Réference Type de raccords
0 à 250 bar A 69 033 En bas
0 à 400 bar A 69 030 En bas
0 à 250 bar A 69 251 Arrière
0 à 400 bar A 69 252 Arrière



Produits compatibles

Centrale hydraulique de bridage CHB

A moteur électrique
0,55 à 2,2 kW - 1,3 à 5 l/mn - 250 bar

Voir les accessoires similaires

Filtres pour multiplicateurs – Filtre 10u en T

Sur conduite

Filtres pour multiplicateurs – Filtre en ligne

Sur conduite

Filtres pour multiplicateurs – Filtre NG6

En sandwich NG6

Auto-Coupleur M20x1.5

Mécanisme d’accouplement, à visser.
Pression d’utilisation entre 5 et 350 bars.
Débit 12l/min à 70 bars. Débit max 20l/min.
