Centrale hydraulique de bridage CHB
A moteur électrique
0,55 à 2,2 kW - 1,3 à 5 l/mn - 250 bar
Groupe Moto – Pompe
Pompe à engrenages :
• pression en pointe : 300 bar
• pression de service : 250 bar
Moteur électrique :
• tension d’alimentation : 220 – 240V – 50 Hz
380 – 420V – 50 Hz
• vitesse de rotation : 1450 tr/mn
• protection : IP54
Facteur de marche : S3
Réservoir
• capacité totale : 12 et 20 litres
• capacité utile : 8 et 14 litres
Equipement
• crépine sur aspiration finesse 150 microns
• orifice de remplissage
• niveau d’huile visuel
• reniflard avec filtre à air
Niveau d’huile électrique minimum avec sonde thermostatique.
Référence : A 36 365

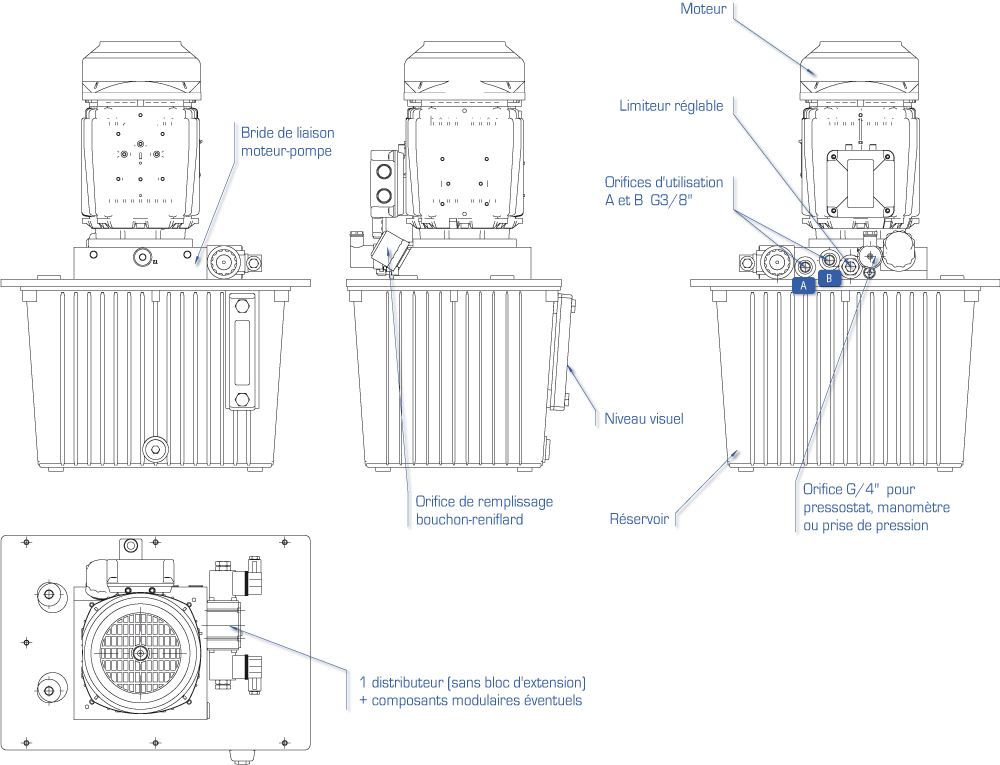

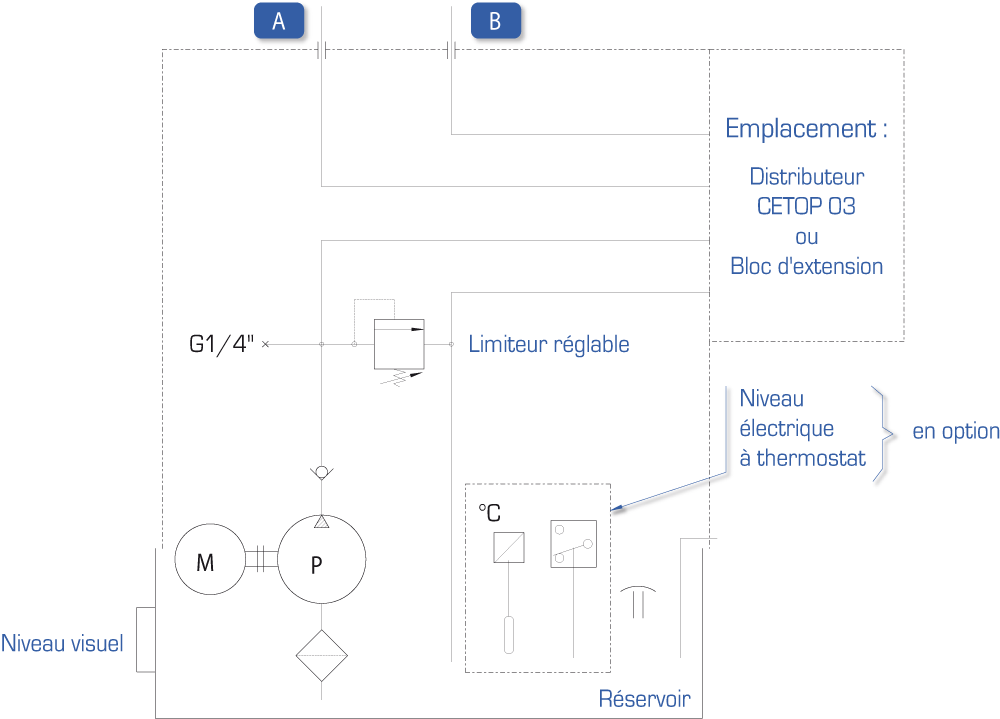

Bride de liaison Moteur – Pompe équipée de :
• 1 limiteur de pression réglable de 0 à 300 bar
• 1 clapet anti-retour
• 1 empriente pour distribution CETOP 03
• 1 orifice taraudé G1/4’’
• 1 pressostat, manomètre ou prise de pression
• 1 sortie A et B taraudée G3/8’’
• 1 orifice de retour direct taraudé G 3/8’’
| Type | Référence |
Débit pompe |
Puissance moteur |
Pression maximum |
Capacité du réservoir | Dimensions | |||
| Totale | Utile |
H
|
L
|
P
|
|||||
| l/mn | kW | bar | litres | litres | mm | mm | mm | ||
| CHB 1,3 – 0,55 – 12 | 902 230/111 | 1,3 | 0,55 | 250 | 12 | 8 | 493 | 362 | 242 |
| CHB 1,3 – 0,55 – 20 | 902 230/112 | 20 | 14 | 523 | 419 | 291 | |||
| CHB 3,7 – 1,50 – 12 | 902 230/113 | 3,7 | 1,5 | 250 | 12 | 8 | 552 | 362 | 242 |
| CHB 3,7 – 1,50 – 20 | 902 230/114 | 20 | 14 | 582 | 419 | 291 | |||
| CHB 5 – 2,20 – 12 | 902 230/115 | 5,3 | 2,2 | 250 | 12 | 8 | 552 | 362 | 242 |
| CHB 5 – 2,20 – 20 | 902 230/116 | 20 | 14 | 582 | 419 | 291 | |||
Distribution hydraulique
La centrale de base permet le montage d’un distributeur et de composants modulaires standards CETOP 03.

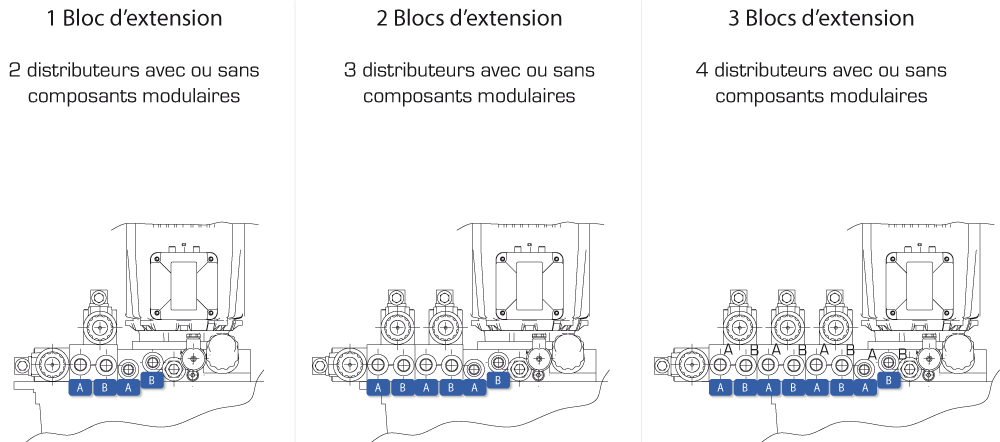

Blocs d’extension
Le montage de blocs d’extension permet de rajouter des distributeurs supplémentaires.
