Vérin à bride basculante 70 bar BL7

Double effet - vérin linéaire avec bride articulée
Force maximum à 70 bar : 2,6 à 13,5 kN

Alimentation par lamages sous la collerette
ou par raccords Gaz

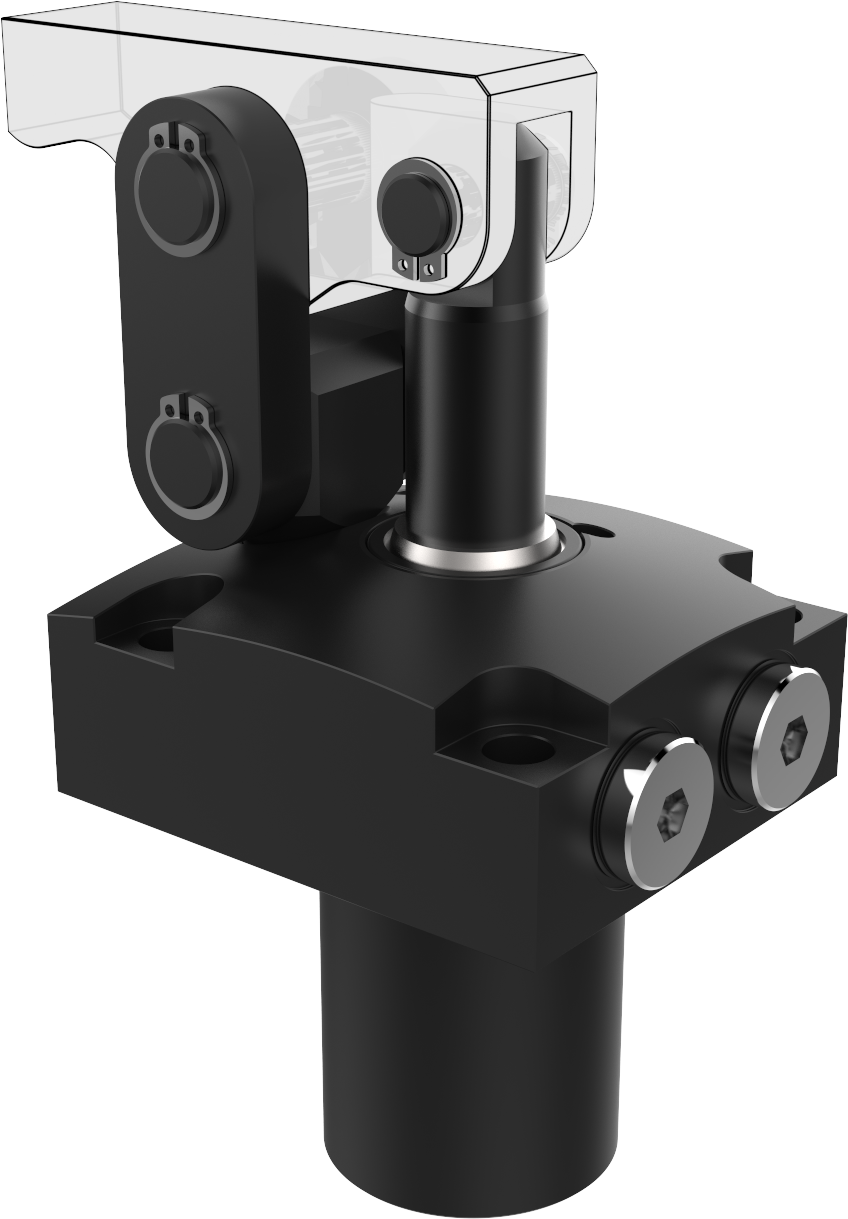

Vérin à bride basculante 70 bar BL7 : Vérin à bride basculante - Quiri

Caractéristiques

• bride de fixation et d’alimentation en tête du vérin
• livré avec les joints toriques d’alimentation
• tige et bielles livrées avec axes et circlips mais sans bras de serrage
• polyvalence des vérins, 3 positions de bras sont possibles avec une seule référence

Conception

• corps en acier traité anti-corrosion
• tige-piston en acier traité anti-grippage et anti-corrosion

Options

• bras de serrage : Bras de serrage pour LS7 / LL7
• racleur métallique

Calcul de l'effort

Effort de bridage (Fb) en fonction de la longueur du bras (h) et de la pression (P)
Fb = ( S x P x l x 0,9 ) / h
S = surface du piston en cm²
l = entr’axe vérin / bielle en mm
P = pression de service en Bar
h = distance de l’axe de la bielle au point de bridage en mm

Imprimer cette fiche

Vérin à bride basculante 70 bar BL7 : Vérin à bride basculante - Quiri - 2

Référence sans bride : ******/000
Référence avec bride standard : ******/100
Option racleur métallique : ******/*5*
Référence des pochettes de joints de rechange pour vérin BL7 : 14x xxx/900
Exemple pour vérin BL7-55 la référence est : 141C54//900

Force serrage à (g+h) en mm	P Maxi	Section A B	Volume balayé A B	ø Piston Tige	Course utile Course totale	Débit Maxi	Type	Référence
Force serrage à (g+h) en mm	P Maxi	Section A B	Volume balayé A B	ø Piston Tige	Course utile Course totale	Débit Maxi	Type	Référence	a1	a2	a3	øa4	b	øc1	øc2	d1	d2	g	h	i	k	øl	øm	øm1	n	n1	p	q	r	r1	r2	s	t	u1	u2	øv	øw	øw1	x	y	z vis HC
kN	bar	cm²	cm³	mm	mm	l/mn			mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm
2,6	70	4,9	8,6	25	17,5	1	BL7-40	141C52/100	54	45	22,5	72	30	40	40	58,5	100,7	16	53,5	69,5	24,5	9,1	5,5	M5	34	17	15	11	26	18	18	G1/8″	50	30,5	220	9	M4	4	14	44,5	M4
2,6	70	3,8	6,6	12	20,5	1	BL7-40	141C52/100	54	45	22,5	72	30	40	40	58,5	100,7	16	53,5	69,5	24,5	9,1	5,5	M5	34	17	15	11	26	18	18	G1/8″	50	30,5	220	9	M4	4	14	44,5	M4
3,9	70	7,1	14,5	30	20,5	2	BL7-48	141C53/100	61	51	25,5	81	32	48	48	65,5	114,5	18,5	61	79,5	28	9,1	5,5	M5	40	20	16	12	30	22	22	G1/8″	57	34,5	26	9	M4	4	14	52	M4
3,9	70	5,5	11,3	14	23,5	2	BL7-48	141C53/100	61	51	25,5	81	32	48	48	65,5	114,5	18,5	61	79,5	28	9,1	5,5	M5	40	20	16	12	30	22	22	G1/8″	57	34,5	26	9	M4	4	14	52	M4
4,9	70	9,6	22,1	35	23	2,4	BL7-55	141C54/100	69	60	30	88	37	54	55	73,5	120,3	21	63	84	28	9,1	6,8	M6	47	23,5	13,5	12	33,5	24	24	G1/8″	59,5	35,5	30	11	M4	4	20	53,5	M4
4,9	70	8,1	18,6	14	26	2,4	BL7-55	141C54/100	69	60	30	88	37	54	55	73,5	120,3	21	63	84	28	9,1	6,8	M6	47	23,5	13,5	12	33,5	24	24	G1/8″	59,5	35,5	30	11	M4	4	20	53,5	M4
8,1	70	12,6	33,4	40	26,6	5	BL7-65	141C55/100	81	70	35	106	43,5	65	65	84	137,3	24,5	72,5	97	30	11,1	6,8	M6	55	27,5	16	13	39,5	30	30	G1/4″	67	39	35,5	11	M5	5	25	59	M5
8,1	70	10,6	28,1	16	28	5	BL7-65	141C55/100	81	70	35	106	43,5	65	65	84	137,3	24,5	72,5	97	30	11,1	6,8	M6	55	27,5	16	13	39,5	30	30	G1/4″	67	39	35,5	11	M5	5	25	59	M5
13,48	70	24,6	78,7	56	32	9	BL7-75	142B35/100	94,5	85	42,5	118	47	75	75	104	151,1	30	70	100	36	11,1	9	M8	63	31,5	17,5	16	45	32	32	G1/4″	82	48	43,5	14	M6	6	32	72	M6
13,48	70	20,8	66,5	22	34	9	BL7-75	142B35/100	94,5	85	42,5	118	47	75	75	104	151,1	30	70	100	36	11,1	9	M8	63	31,5	17,5	16	45	32	32	G1/4″	82	48	43,5	14	M6	6	32	72	M6
