Bras de serrage pour LS7 / LL7

Pour vérins à brides basculantes BL7

Caractéristiques

• réalisés en acier traité anti-corrosion
• pression maximum d’utilisation 70 bar

• l’effort de bridage diminue proportionnellement avec la longueur du bras (voir formule de calcul ci-contre).
• les dimensions d’interface de la bride avec le vérin sont indiquées en cas de fabrication de la bride par le client.

Calcul de l'effort

Effort de bridage (Fb) en fonction de la longueur du bras (h) et de la pression (P)
Fb = ( S x P x l x 0,9 ) / h
S = surface du piston en cm²
l = entraxe vérin / bielle en mm
P = pression de service en Bar
h = distance de l’axe de la bielle au point de bridage en mm

Imprimer cette fiche

Bride standard : LS7 – **

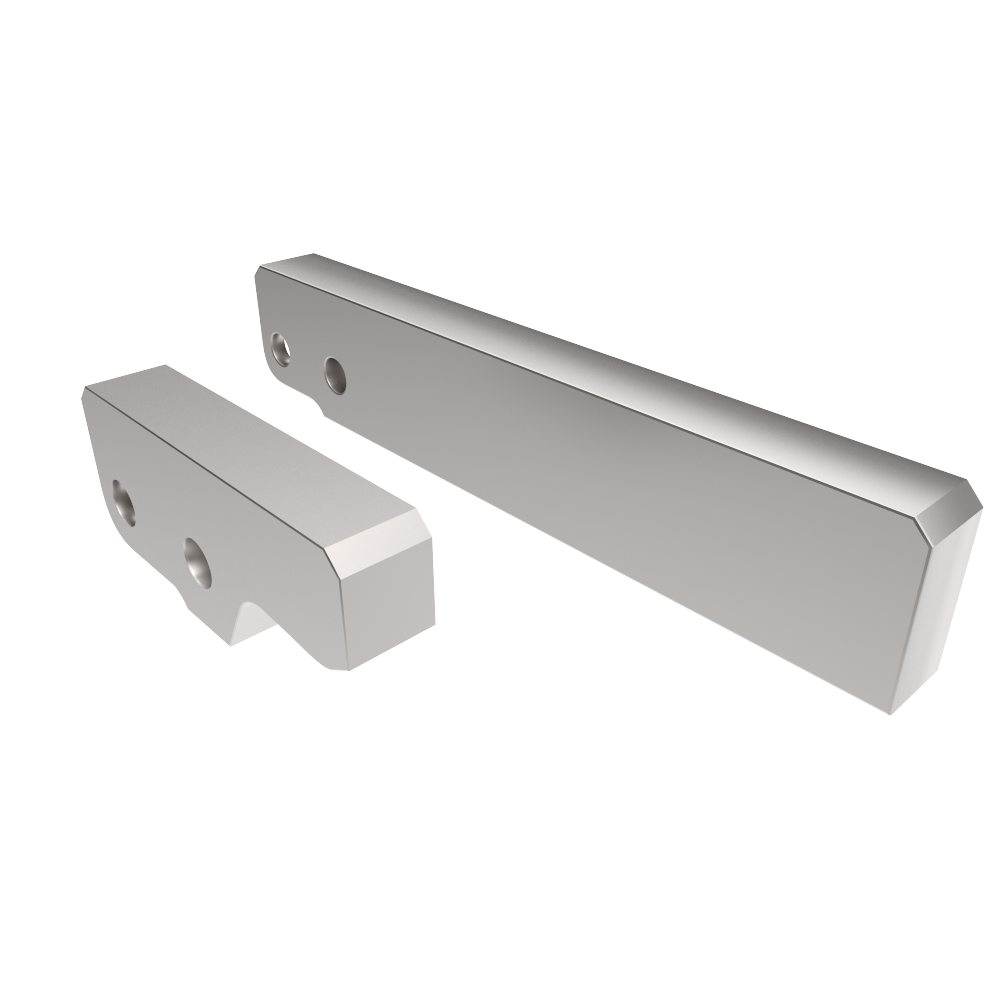

Bras de serrage pour LS7 / LL7 : Vérin à bride basculante - Quiri

Bride longue : LL7 – **

Bras de serrage pour LS7 / LL7 : Vérin à bride basculante - Quiri - 2

pour vérin type	S	Type	Référence
pour vérin type	S	Type	Référence	a	b 0/-0,1	c 0/+0,1	d	e	f	g +/- 0,1	h	j H8	k H8	l	m	n	p	r
	mm			mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°	mm
BL7 – 02	47	LS7 – 02	141 786/010	20	12	6	12	15,5	6,5	16,5	5,5	6	6	12	1	5	–	5,5
BL7 – 02	110	LL7 – 02	141 786/020	20	12	6	12	15,5	6,5	16,5	5,5	6	6	12	1	5	–	5,5
BL7 – 04	53,5	LS7 – 04	141 787/010	22	12	6	15	17	8,5	18,5	6,5	6	6	16	2	5	–	6,5
BL7 – 04	135	LL7 – 04	141 787/020	22	12	6	15	17	8,5	18,5	6,5	6	6	16	2	5	–	6,5
BL7 – 05	61,5	LS7 – 05	141 788/010	26	16	8	15	17,5	9	21	6,5	6	8	16	2,5	5	–	6,5
BL7 – 05	135	LL7 – 05	141 788/020	26	16	8	15	17,5	9	21	6,5	6	8	16	2,5	5	–	6,5
BL7 – 08	69,5	LS7 – 08	142 726/010	32	19	10	17	21	10,5	24,5	32	8	10	20	2,5	5	–	8
BL7 – 08	180	LL7 – 08	142 726/020	32	19	10	17	21	10,5	24,5	32	8	10	20	2,5	5	–	8
BL7 – 13	87	LS7 – 13	142 727/010	40	22	11	25	28	14	30,5	36	12	14	21	2,5	10	–	12
BL7 – 13	200	LL7 – 13	142 727/020	40	22	11	25	28	14	30,5	36	12	14	21	2,5	10	–	12
