• réalisés en acier traité anti-corrosion
• pression maximum d’utilisation 250 bar

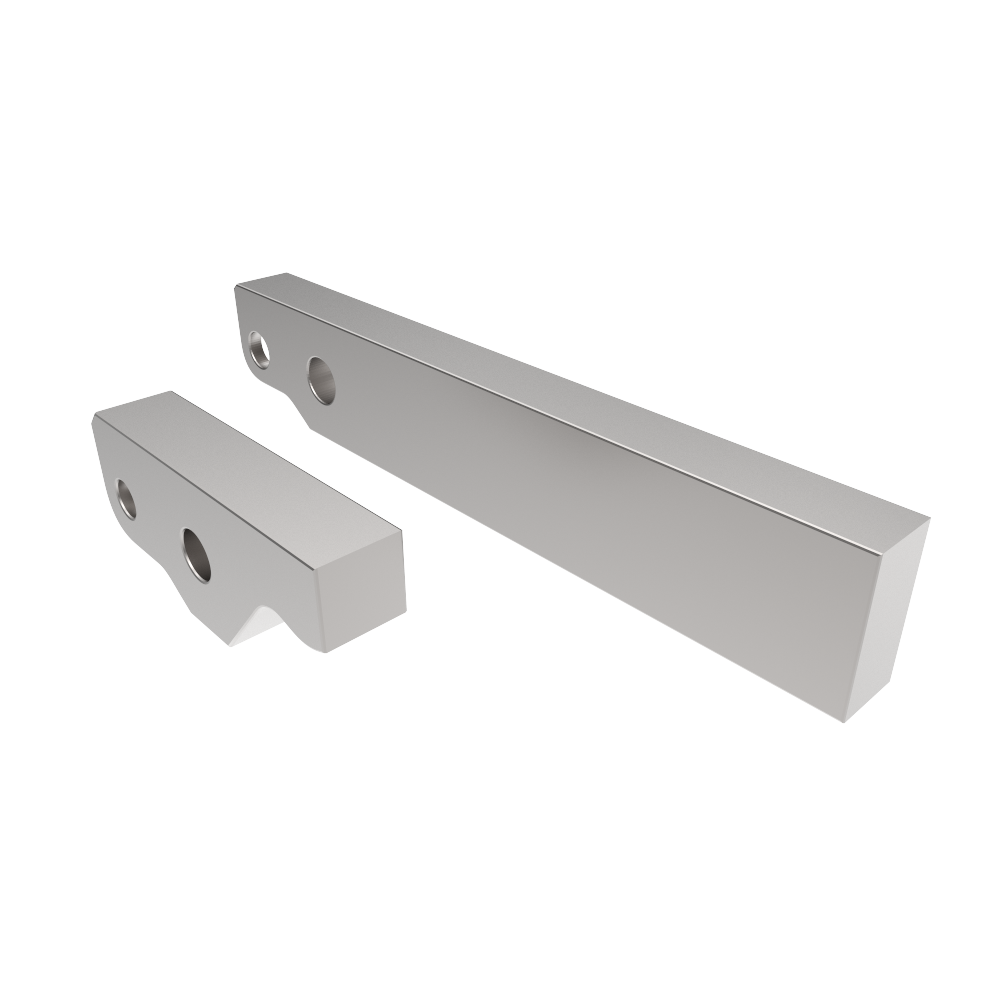

Pour vérins à brides basculantes BL25
• réalisés en acier traité anti-corrosion
• pression maximum d’utilisation 250 bar
• bras spéciaux réalisés sur demande.
• l’effort de bridage diminue proportionnellement avec la longueur du bras (voir formule de calcul ci-contre).
• les dimensions d’interface de la bride avec le vérin sont indiquées en cas de fabrication de la bride par le client.
Effort de bridage (Fb) en fonction de la longueur du bras (h) et de la pression (P)
Fb = ( S x P x l x 0,9 ) / h
S = surface du piston en cm²
l = entraxe vérin / bielle en mm
P = pression de service en Bar
h = distance de l’axe de la bielle au point de bridage en mm
pour vérin type | S | Type | Référence | |||||||||||||||
a | b
0/-0,1 |
c
0/+0,1 |
d | e | f | g
+/- 0,1 |
h | j H8 | k H8 | l | m | n | p | r | ||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ° | mm | |||
BL25 – 04 | 57,5 | LS25 – 04 | 141 771/010 | 26 | 15 | 8,1 | 13,5 | 22 | 13 | 20,5 | 25 | 6 | 8 | 13,5 | 7 | 5 | 45 | 7 |
135 | LL25 – 04 | 141 771/020 | ||||||||||||||||
BL25 – 10 | 82,5 | LS25 – 10 | 141 772/010 | 34 | 22 | 11 | 20 | 28 | 17 | 30 | 37,5 | 10 | 12 | 20 | 7 | 8 | 35 | 10 |
190 | LL25 – 10 | 141 772/020 | ||||||||||||||||
BL25 – 15 | 98 | LS25 – 15 | 141 773/010 | 45 | 26 | 13 | 27 | 36 | 21 | 35 | 46 | 12 | 15 | 26 | 9 | 8 | 40 | 12 |
210 | LL25 – 15 | 141 773/020 |
