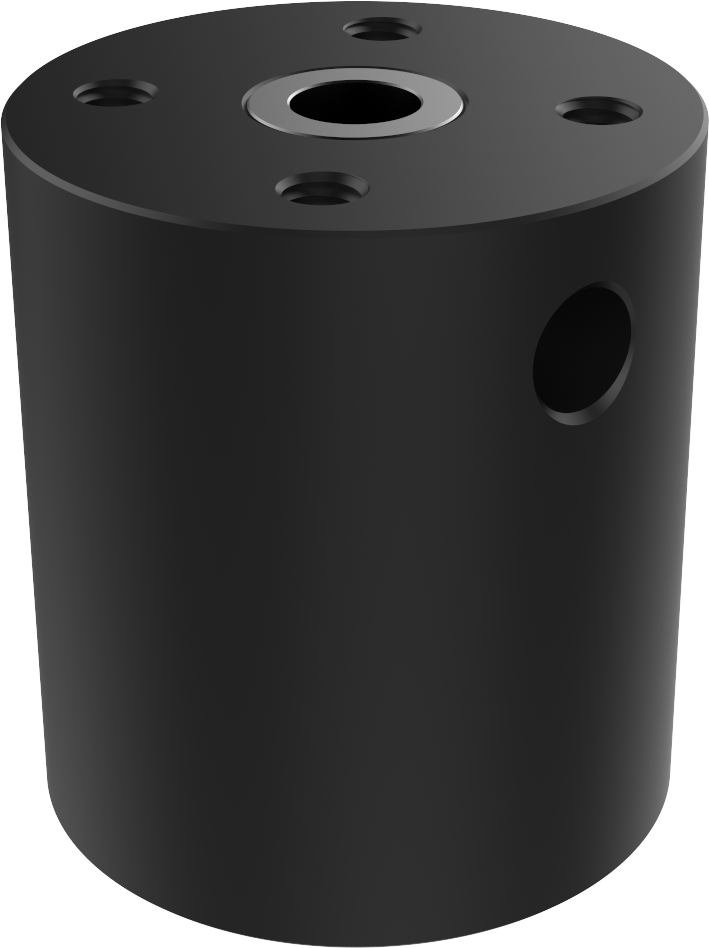

Vérin à piston creux double effet PCD

Double effet
Force à 350 bar : 13 à 131 kN

Caractéristiques
Conception

Caractéristiques

• pousseur et tireur
• taraudages de fixation dans le fond (standard)
• piston comportant une bague Héli-Coil, suffixe HC

Conception

• corps en acier traité anti-corrosion
• piston en acier traité
• Passage pour tige qualité 8.8 normalisée

Imprimer cette fiche

Vérin à piston creux double effet PCD : Vérin linéaire - Quiri - 2

Référence vérin PCD avec bague Heli-Coil : 171 0**/500
Référence des pochettes de joints de rechange pour vérins PCD : 171 0**/900
Exemple : Pour le vérin PCD 20 la référence est : 171 041/900

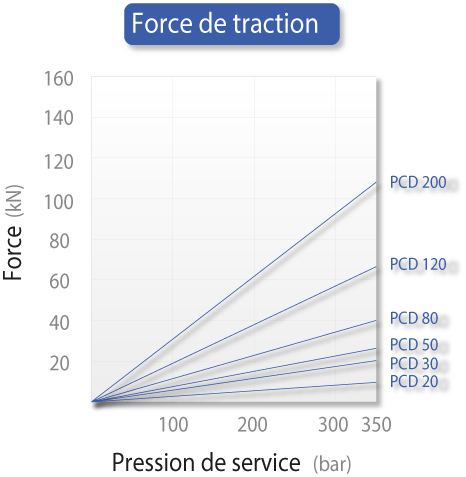

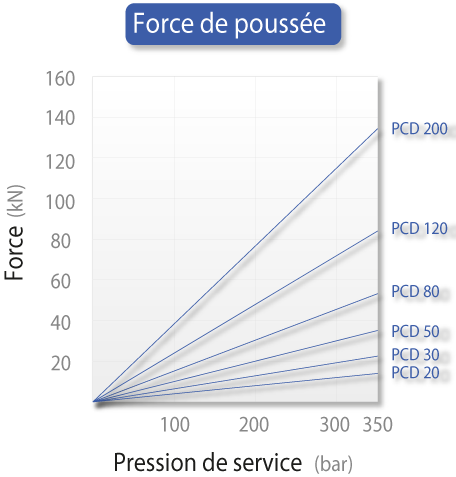

Force à 350 bar		Course	Section poussée		Piston øD	Tige ød	Type	Référence
Force à 350 bar		Course	Section poussée		Piston øD	Tige ød	Type	Référence	ød1	ød2	ød3	b	g HC	G	øk	L	L1	L2	h
kN		mm	cm²		mm	mm			mm	mm	mm	mm			mm	mm	mm	mm	mm
P	13	10	P	3,77	25	16	PCD 20	171 041/000	50	12	8,2	G1/8″	M8	M50 x 1,5	35	59	60	36	11	3D
P	13		P	3,77			PCD 20 HC	171 041/200
T	10		T	2,89			PCDF 20	171 041/100
T	10		T	2,89			PCDF 20 HC	171 041/300
P	20	10	P	6,03	32	20	PCD 30	171 042/000	55	16	10,2	G1/4″	M10	M55 x 1,5	40	64	65	41	12	3D
P	20		P	6,03			PCD 30 HC	171 042/200
T	17		T	4,90			PCDF 30	171 042/100
T	17		T	4,90			PCDF 30 HC	171 042/300
P	32	16	P	9,42	40	25	PCD 50	171 043/000	65	20	12,2	G1/4″	M12	M65 x 1,5	45	72	73	45	14	3D
P	32		P	9,42			PCD 50 HC	171 043/200
T	26		T	7,65			PCDF 50	171 043/100
T	26		T	7,65			PCDF 50 HC	171 043/300
P	51	16	P	14,72	50	32	PCD 80	171 044/000	70	25	16,2	G1/4″	M16	M70 x 1,5	50	78	79	50	14	3D
P	51		P	14,72			PCD 80 HC	171 044/200
T	40		T	11,59			PCDF 80	171 044/100
T	40		T	11,59			PCDF 80 HC	171 044/300
P	80	20	P	23,12	63	40	PCD 120	171 045/000	80	32	20,2	G1/4″	M20	M80 x 2	60	95	96	60	18	3D
P	80		P	23,12			PCD 120 HC	171 045/200
T	65		T	18,60			PCDF 120	171 045/100
T	65		T	18,60			PCDF 120 HC	171 045/300
P	131	25	P	37,68	80	50	PCD 200	171 046/000	100	40	28,2	G1/4″	M27	M100 x 2	75	109	110	65	22	3D
P	131		P	37,68			PCD 200 HC	171 046/200
T	107		T	30,63			PCDF 200	171 046/100
T	107		T	30,63			PCDF 200 HC	171 046/300
