Vérin fileté double effet FD

Double effet
Force maxi à 350 bar : 11 à 109 kN

Caractéristiques
Conception

Caractéristiques

• extrémité de tige bombée ou taraudée

Conception

• corps en acier traité anti-corrosion
• piston en acier traité

Imprimer cette fiche

Vérin fileté double effet FD : Vérin linéaire - Quiri - 2

Référence des pochettes de joint nitrile pour FD : 14* ***/900
Exemple pour vérin FD 40 référence: 141 108/900

Force à 350 bar		Course	Section poussée		Piston øD	Tige ød	Type	Référence

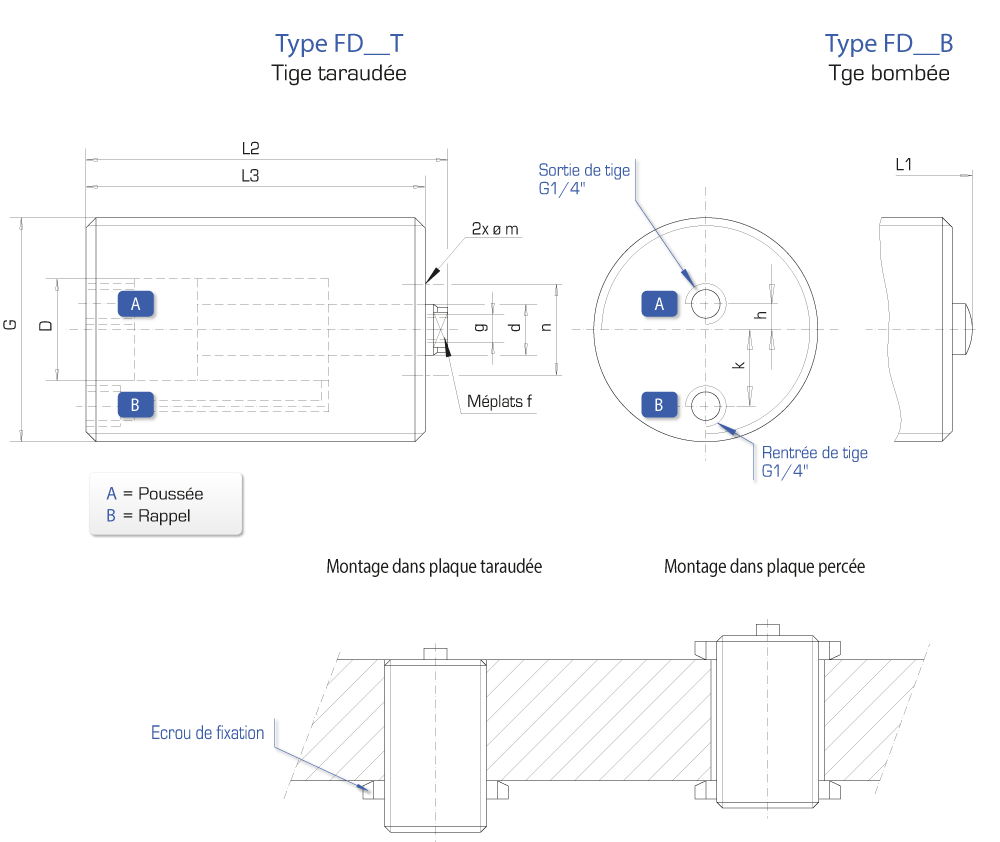

Force à 350 bar		Course	Section poussée		Piston øD	Tige ød	Type	Référence	L1	L2	L3	f	G	g	h	k	øm	n
kN		mm	cm²		mm	mm			mm	mm	mm	mm			mm	mm	mm	mm
P	11	20	P	3,14	20	10	FD 15 B	141 106/000	71,5	74,5	68	8	M45 x 1,5	M6 lg. 12	9	13	4	22	3D
T	8	20	T	2,35	20	10	FD 15 T	141 106/100	71,5	74,5	68	8	M45 x 1,5	M6 lg. 12	9	13	4	22	3D
P	17,1	25	P	4,9	25	14	FD 25 B	141 107/000	78,5	81,5	75	11	M52 x 1,5	M8 lg. 12	6	16	4	28	3D
T	12	25	T	2,37	25	14	FD 25 T	141 107/100	78,5	81,5	75	11	M52 x 1,5	M8 lg. 12	6	16	4	28	3D
P	28	25	P	8,04	32	16	FD 40 B	141 108/000	84,5	87,5	80	13	M60 x 1,5	M10 lg.15	3	20	5	32	3D
T	21,7	25	T	6,03	32	16	FD 40 T	141 108/100	84,5	87,5	80	13	M60 x 1,5	M10 lg.15	3	20	5	32	3D
P	44	40	P	12,56	40	20	FD 65 B	141 109/000	105	108	100	17	M70 x 1,5	M12 lg. 20	0	25,5	6	40	3D
T	33,6	40	T	9,42	40	20	FD 65 T	141 109/100	105	108	100	17	M70 x 1,5	M12 lg. 20	0	25,5	6	40	3D
P	68,7	40	P	19,63	50	25	FD 100 B	142 202/000	110,5	113,5	103	19	M85 x 2	M16 lg. 22	0	23,5	8	48	3D
T	52,9	40	T	14,72	50	25	FD 100 T	142 202/100	110,5	113,5	103	19	M85 x 2	M16 lg. 22	0	23,5	8	48	3D
P	109	50	P	31,17	63	32	FD 160 B	142 203/000	125,5	129,5	117	24	M105 x 2	M20 lg. 30	0	41	10	62	3D
T	83,3	50	T	23,13	63	32	FD 160 T	142 203/100	125,5	129,5	117	24	M105 x 2	M20 lg. 30	0	41	10	62	3D
