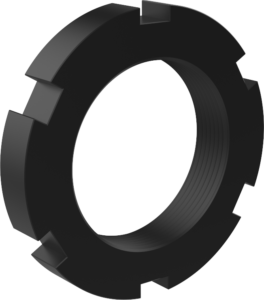

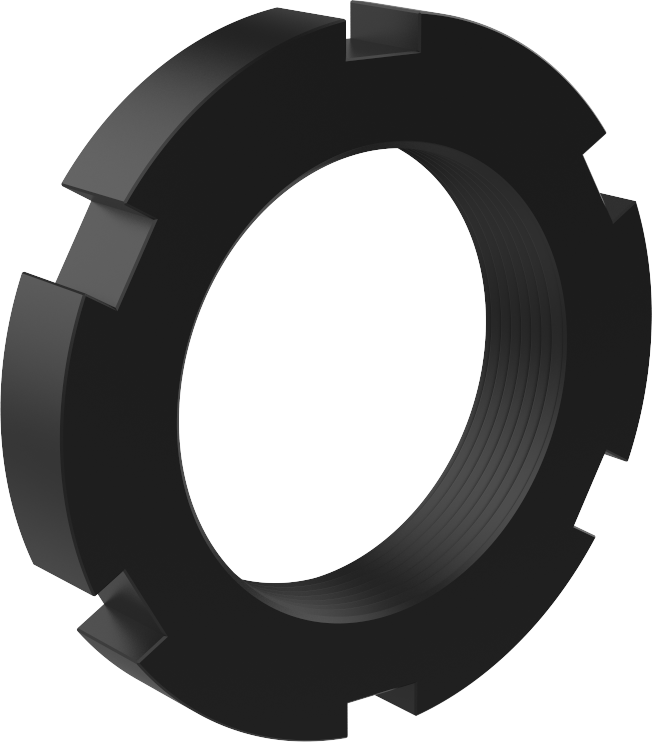

Écrou pour vérin fileté EMF

Filetage métrique à pas fin M22x1.5 à M115x2

Imprimer cette fiche
Écrou pour vérin fileté EMF : Vérin linéaire - Quiri
Écrou pour vérin fileté EMF : Vérin linéaire - Quiri - 2

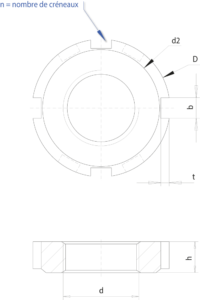

Type Référence
Taraudage d



øD





ød2





h





b





t





n





mm mm mm mm mm mm
EMF 2215 811 120/000 M22 x 1,5 40 34 9 6 2,5 4
EMF 3015 811 121/000 M30 x 1,5 50 43 10 7 3 4
EMF 3615 811 122/000 M36 x 1,5 58 50 11 8 3,5 4
EMF 4215 811 123/000 M42 x 1,5 62 54 12 8 3,5 4
EMF 4515 811 124/000 M45 x 1,5 68 60 12 8 3,5 6
EMF 5015 811 125/000 M50 x 1,5 75 67 13 8 3,5 6
EMF 5215 811 126/000 M52 x 1,5 80 70 13 10 4 6
EMF 6015 811 127/000 M60 x 1,5 90 80 13 10 4 6
EMF 7015 811 128/000 M70 x 1,5 100 90 14 10 4 6
EMF 7220 811 166/000 M72 x 2 110 100 14 10 4 6
EMF 7515 811 129/100 M75 x 1,5 110 100 14 10 4 6
EMF 8020 811 130/000 M80 x 2 115 105 16 10 4 6
EMF 8520 811 167/000 M85 x 2 120 110 16 10 4 6
EMF 9020 811 338/000 M90 x 2 130 115 16 10 4 6
EMF 9520 811 132/000 M95 x 2 135 120 16 12 5 6
EMF 10020 811 133/100 M100 x 2 145 130 16 12 5 6
EMF 10520 811 133/000 M105 x 2 155 140 16 12 5 6
EMF 11520 811 133/200 M115 x 2 165 150 18 12 5 6
