Vérin cartouche double effet – à visser CDD

Double effet - A visser
Force maxi à 350 bar : 7 à 28 kN

Caractéristiques

• cartouche à visser
• alimentation directe dans le bloc
• disponible en joint Viton™ (100°C < T° < 150 °C)
• livré avec joint torique et bague anti-extrusion

Conception

• corps en acier traité anti-corrosion
• piston en acier traité
• double étanchéité sur tige

Nota

L’utilisation des vérins simple effet est conseillée en présence de fluide de coupe.

Imprimer cette fiche

Vérin cartouche double effet – à visser CDD : Vérin linéaire - Quiri - 2

Référence des pochettes de joint nitrile pour CDD : 141 ***/900

Référence des pochettes de joint Viton™ pour CDD. V : 141 ***/960

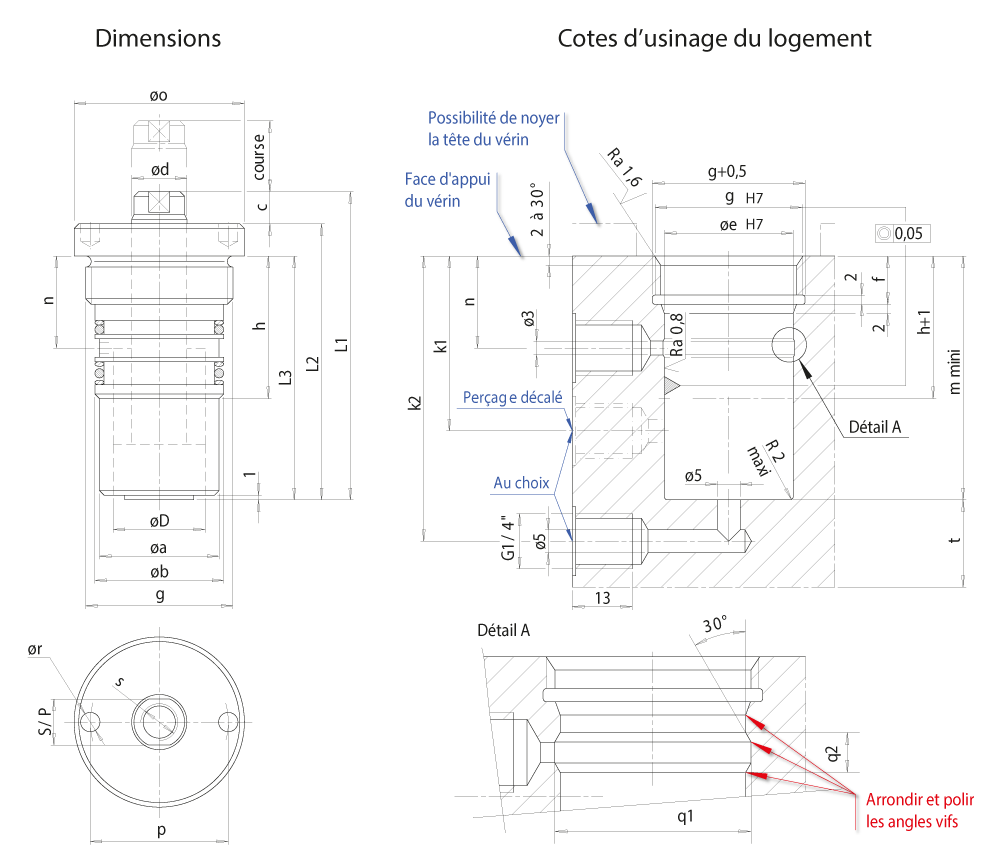

Force à 350 bar		Course	Section poussée		Piston øD	Tige ød	Type	Référence
Force à 350 bar		Course	Section poussée		Piston øD	Tige ød	Type	Référence	L1 ±1	L2	L3	øa	øb f7	c	øe H7	f +0,2	g	h	k1 min	k2 min	m +0.5	n	øo	p	øq1 q2	ør	s	t	S/P
kN		mm	cm²		mm	mm			mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm
P	7	16	P	2,0	16	10	CDD 10	141 374/000	65	59	48	21	22	6	22	8,5	M26 x 1,5	30	34	53	48	19	31	25	23	2,5	M6 x 12	8	8	3D
T	4,2	16	T	1,2	16	10	CDD 10 V	141 374/060	65	59	48	21	22	6	22	8,5	M26 x 1,5	30	34	53	48	19	31	25	5	2,5	M6 x 12	8	8	3D
P	10,8	20	P	3,1	20	12	CDD 15	141 375/000	67	60	53	26	28	7	28	10,5	M32 x 1,5	31	35	62	53	20	37	30	29	4,2	M8 x 12	10	10	3D
T	7	20	T	2,0	20	12	CDD 15 V	141 375/060	67	60	53	26	28	7	28	10,5	M32 x 1,5	31	35	62	53	20	37	30	5	4,2	M8 x 12	10	10	3D
P	17,1	25	P	4,9	25	16	CDD 25	141 376/000	82	75	65	33	35	7	35	13,5	M40 x 1,5	39	43	72	65	25	44	35	36	5,2	M10 x 15	11	13	3D
T	10,1	25	T	2,9	25	16	CDD 25 V	141 376/060	82	75	65	33	35	7	35	13,5	M40 x 1,5	39	43	72	65	25	44	35	5	5,2	M10 x 15	11	13	3D
P	28	32	P	8,0	32	20	CDD 40	141 377/000	94	84	72	42	44	10	44	15,5	M50 x 1,5	44	48	79	72	28	54	45	45	5,2	M12 x 15	13	17	3D
T	17,1	32	T	4,9	32	20	CDD 40 V	141 377/060	94	84	72	42	44	10	44	15,5	M50 x 1,5	44	48	79	72	28	54	45	5	5,2	M12 x 15	13	17	3D
