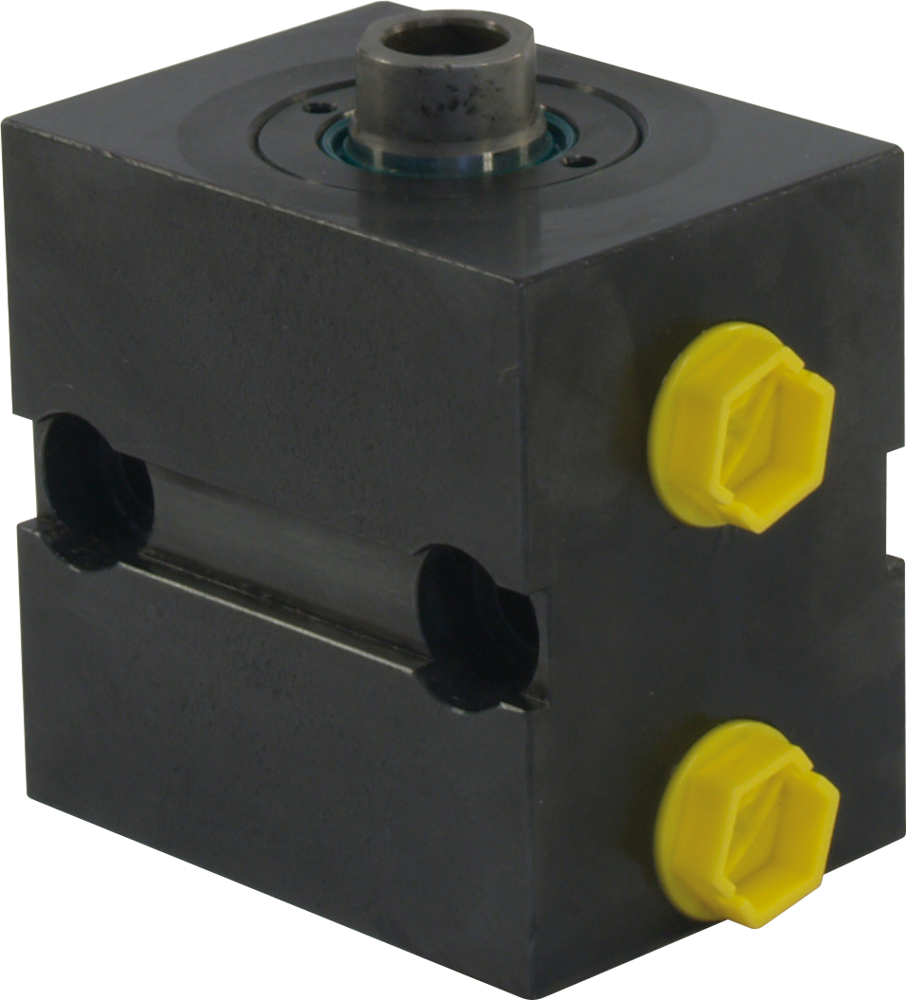

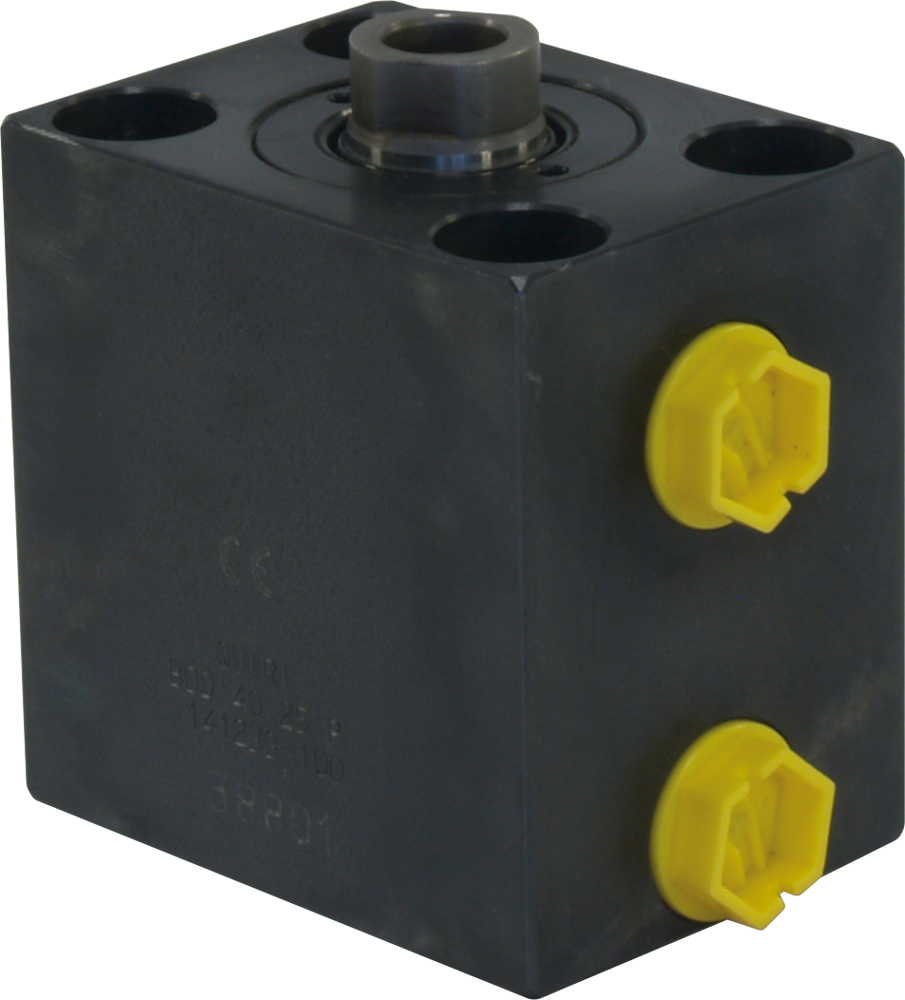

Vérins blocs hydrauliques – BDE Type AD

Pression d’épreuve : 500 bars
Pression d’utilisation maxi : 350 bars

Alimentation taraudée sur le dessus à droite.
Fixation perpendiculaire à la tige.
Clavette fournie
Kit de joints disponible

  • Rainure de clavette (clavette fournie)
  • Corps monobloc, alésage galeté
  • Tige piston monobloc
  • Courses ± 0,3mm
  • Guidage amélioré sur piston et tige
Imprimer cette fiche
Vérins blocs hydrauliques – BDE Type AD : Vérins blocs hydrauliques BDE - Quiri - 2
TYPE Unité BDE 25 BDE 32 BDE 40 BDE 50 BDE 63 BDE 80 BDE 100 BDE 125
Piston ø (mm) 25 32 40 50 63 80 100 125
Tige ø (mm) 16 20 25 32 40 50 63 80
Poussée à 100 bars (kN) 4,9 8,0 12,5 19,6 31,1 50,2 78,5 122,7
Traction à 100 bars (kN) 2,9 4,9 7,7 11,6 18,6 30,6 47,4 72,4
a (mm) 65 75 85 100 125 160 200 230
b (mm) 45 55 63 75 95 120 150 180
c (mm) 7 10 10 10 14 14 15 16
e (mm) 10,5 12 12 12 17,5 17,5 17,5 17,5
f (mm) 50 55 63 76 95 120 158 180
g (mm) 8,5 10,5 10,5 13 17 21 25 32
g1 x prof (mm) ø14 x 9 ø17 x 11 ø17 x 11 ø20 x 13 ø25 x 17 ø32 x 21 ø38 x 25 ø47 x 30,5
h (mm) 33 38 40 44 50 60 64 82
j H8 (mm) 10 12 12 16 20 24 28 35
k (mm) 22,5 27,5 31,5 37,5 47,5 60 75 90
n (mm) 15 16,2 20 21,5 19,5 26 27 40,5
p G1/8 G1/4 G1/4 G1/4 G1/2 G1/2 G1/2 G1/2
z (mm) 2 3 4 5 6 7 8 9
z’ (+0.1 0) (mm) 6 5 4 5 6 7 8 9
Course(C)<=130 mm
Longueur corps (L) (mm) C+44 C+50 C+54 C+65 C+72 C+85 C+90 C+110
Entraxe alim. (m) (mm) C+18 C+23 C+23 C+31 C+36 C+38 C+38 C+39
Course(C)>130 mm
Longueur corps (L) (mm) C+58,5 C+66 C+70 C+86 C+90 C+106 C+108 C+137
Entraxe alim. (m) (mm) C+21 C+26 C+26 C+34 C+40 C+42 C+42 C+43
Entraxe fixations (h1) (mm) C-14 C-19 C-18,5 C-13,5 C-22,5 C-28 C-32 C-40
Course minimum (mm) 15 20 20 20 25 30 35 45
Course maximum (mm) 200 250 300 350 350 400 400 400
Modèle 3D 3D 3D 3D 3D 3D 3D 3D 3D

Extrémités de tiges

Vérins blocs hydrauliques – BDE Type AD : Vérins blocs hydrauliques BDE - Quiri - 3
TYPE Unité BDE 25 BDE 32 BDE 40 BDE 50 BDE 63 BDE 80 BDE 100 BDE 125
ød (mm) 16 20 25 32 40 50 63 80
B (mm) 5,8 7,5 8,5 9 12,2 12 12 13
C (mm) M10 x 1,5 M12 x 1,75 M16 x 2 M20 x 2,5 M27 x 3 M30 x 3,5 M42 x 4,5 M48 x 5
øD (mm) 10,5 12,5 16,5 21 28 31 43 49
øE (mm) 15,2 19 24 31 39 49 61,5 78
K (mm) 13 17 22 27 36 46 55 70
L (mm) 18 22 28 36 45 52 60 64
M (mm) M14 x 1,5 M16 x 1,5 M20 x 1,5 M27 x 2 M33 x 2 M39 x 2 M45 x 2 M52 x 2
P (mm) 18 18 25 30 40 40 60 70
Q (mm) 4 4 7 7 10 10 10 10

Options

TYPE Unité BDE 25 BDE 32 BDE 40 BDE 50 BDE 63 BDE 80 BDE 100 BDE 125
TA (mm) M8 x 12 M10 x 15 M10 x 15 M12 x 18 M16 x 24 M20 x 30 M24 x 36 M30 x 45
LI (mm) 8,5 10,5 10,5 13 17 21 25 32
