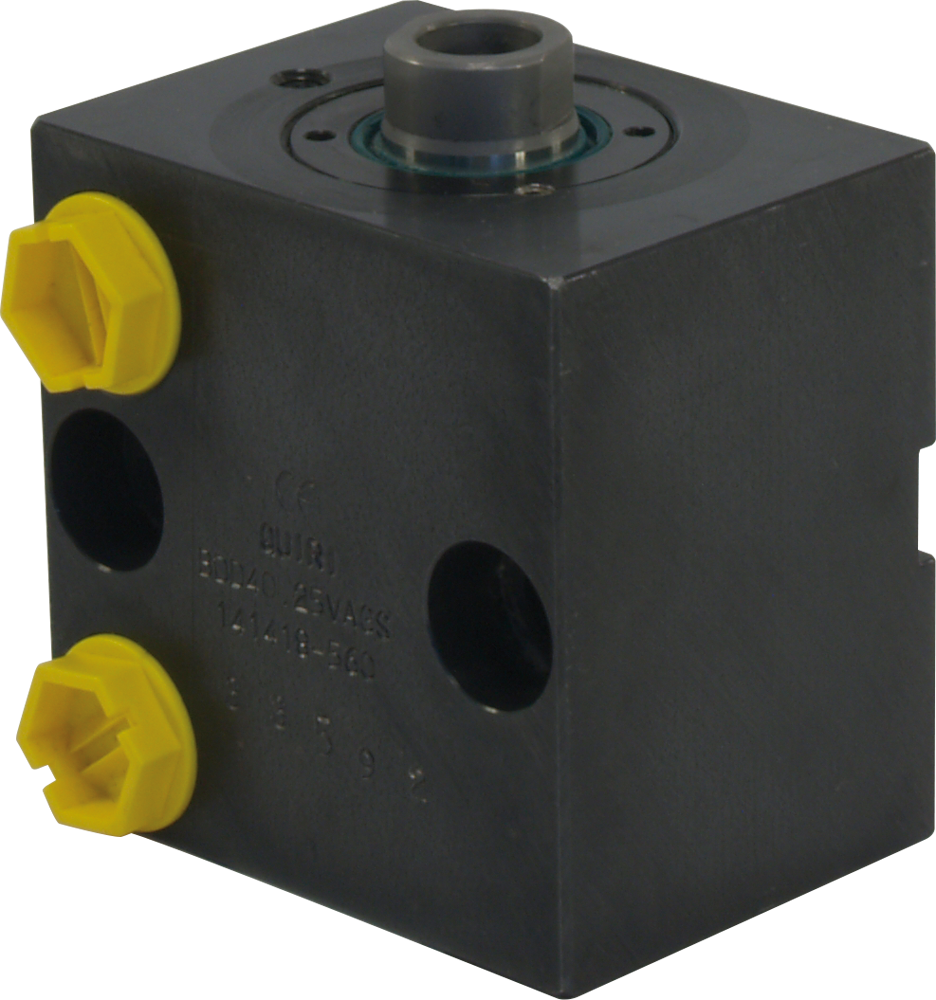

Vérins blocs hydrauliques – BDE Type F2

Pression d’épreuve : 500 bars
Pression d’utilisation maxi : 350 bars

Alimentation sur le devant.
Fixation parallèle à la tige.
Kits de joints disponibles en stock

  • Rainure de clavette (clavette fournie)
  • Corps monobloc, alésage galeté
  • Tige piston monobloc
  • Courses ± 0,3mm
  • Guidage amélioré sur piston et tige
Imprimer cette fiche
Vérins blocs hydrauliques – BDE Type F2 : Vérins blocs hydrauliques BDE - Quiri - 2
TYPE Unité BDE 25 BDE 32 BDE 40 BDE 50 BDE 63 BDE 80 BDE 100 BDE 125
Piston ø (mm) 25 32 40 50 63 80 100 125
Tige ø (mm) 16 20 25 32 40 50 63 80
Poussée à 100 bars (kN) 4,9 8,0 12,5 19,6 31,1 50,2 78,5 122,7
Traction à 100 bars (kN) 2,9 4,9 7,7 11,6 18,6 30,6 47,4 72,4
a (mm) 65 75 85 100 125 160 200 230
b (mm) 45 55 63 75 95 120 150 180
c (mm) 7 10 10 10 14 14 15 16
g (mm) 8,5 10,5 10,5 13 17 21 25 32
g1 x prof (mm) ø14 x 9 ø17 x 11 ø17 x 11 ø20 x 13 ø25 x 17 ø32 x 21 ø38 x 25 ø47 x 30,5
k (mm) 22,5 27,5 31,5 37,5 47,5 60 75 90
s (mm) 50 55 63 76 95 120 158 180
t (mm) 30 35 40 45 65 80 108 130
øv (mm) 4 5 5 6 8 8 8 8
øw x prof (mm) 10,8 x 1,1 10,8 x 1,1 10,8 x 1,1 12,7 x 1,3 14,2 x 1,3 14,2 x 1,3 17,5 x 2 17,5 x 2
ød1 x prof (mm) 3 x 6 3 x 6 5 x 10 6 x 10 8 x 10 10 x 10 10 x 15 12 x 15
x1 (mm) 8 9 10 11 15 18 25 28
y1 (mm) 29 33 37 44 55 70 90 102
TA (mm) M8 x 12 M10 x 15 M10 x 15 M12 x 18 M16 x 24 M20 x 30 M24 x 36 M30 x 45
Course(C)<=130 mm
Longueur corps (L) (mm) C+44 C+50 C+54 C+65 C+72 C+85 C+90 C+110
Course(C)>130 mm
Longueur corps (L) (mm) C+58,5 C+66 C+70 C+86 C+90 C+106 C+108 C+137
Course maximum (mm) 200 250 300 350 350 400 400 400
Modèle 3D 3D 3D 3D 3D 3D 3D 3D 3D

Extrémités de tiges

Vérins blocs hydrauliques – BDE Type F2 : Vérins blocs hydrauliques BDE - Quiri - 3
TYPE Unité BDE 25 BDE 32 BDE 40 BDE 50 BDE 63 BDE 80 BDE 100 BDE 125
ød (mm) 16 20 25 32 40 50 63 80
B (mm) 5,8 7,5 8,5 9 12,2 12 12 13
C (mm) M10 x 1,5 M12 x 1,75 M16 x 2 M20 x 2,5 M27 x 3 M30 x 3,5 M42 x 4,5 M48 x 5
øD (mm) 10,5 12,5 16,5 21 28 31 43 49
øE (mm) 15,2 19 24 31 39 49 61,5 78
K (mm) 13 17 22 27 36 46 55 70
L (mm) 18 22 28 36 45 52 60 64
M (mm) M14 x 1,5 M16 x 1,5 M20 x 1,5 M27 x 2 M33 x 2 M39 x 2 M45 x 2 M52 x 2
P (mm) 18 18 25 30 40 40 60 70
Q (mm) 4 4 7 7 10 10 10 10

Options

ATTENTION :

Pour les vérins de ce type, avec des courses >130mm, les 4 trous lisses de fixation parallèles à la tige sont automatiquement remplacés par 4 taraudages (TA) sur la face d’alimentation.

TYPE Unité BDE 25 BDE 32 BDE 40 BDE 50 BDE 63 BDE 80 BDE 100 BDE 125
TA (mm) M8 x 12 M10 x 15 M10 x 15 M12 x 18 M16 x 24 M20 x 30 M24 x 36 M30 x 45
LI (mm) 8,5 10,5 10,5 13 17 21 25 32
