(Type CNOMO)
Pression de service : 200 bars
Fixation par patte avant.
Pression d’utilisation :
Pression max d’alimentation: 200 bar
Pression d’épreuve: 315 bar
Vitesse admissible : Vitesse max. 5 m/min
Températures :
Minimale : -20°C
Maximale : +80°C avec étanchéité Standard, +150°C avec étanchéité Viton.
Fluides :
Huiles minérales hydrauliques HM-HL 10 à 40 Cst à 50°C.
Fluides difficilement inflammable classe C ou D
Filtration : ≤ 200 microns
Raccordement : En gaz cylindrique BSPP avec lamage pour bague d’étanchéité.
Mise en service :
Pour obtenir un fonctionnement correct, il convient de purger l’air présent dans les deux chambres du vérin, en desserrant les raccords, huile sans pression. Lorsque le fluide s’évacue sans émulsion, resserrer les raccords.

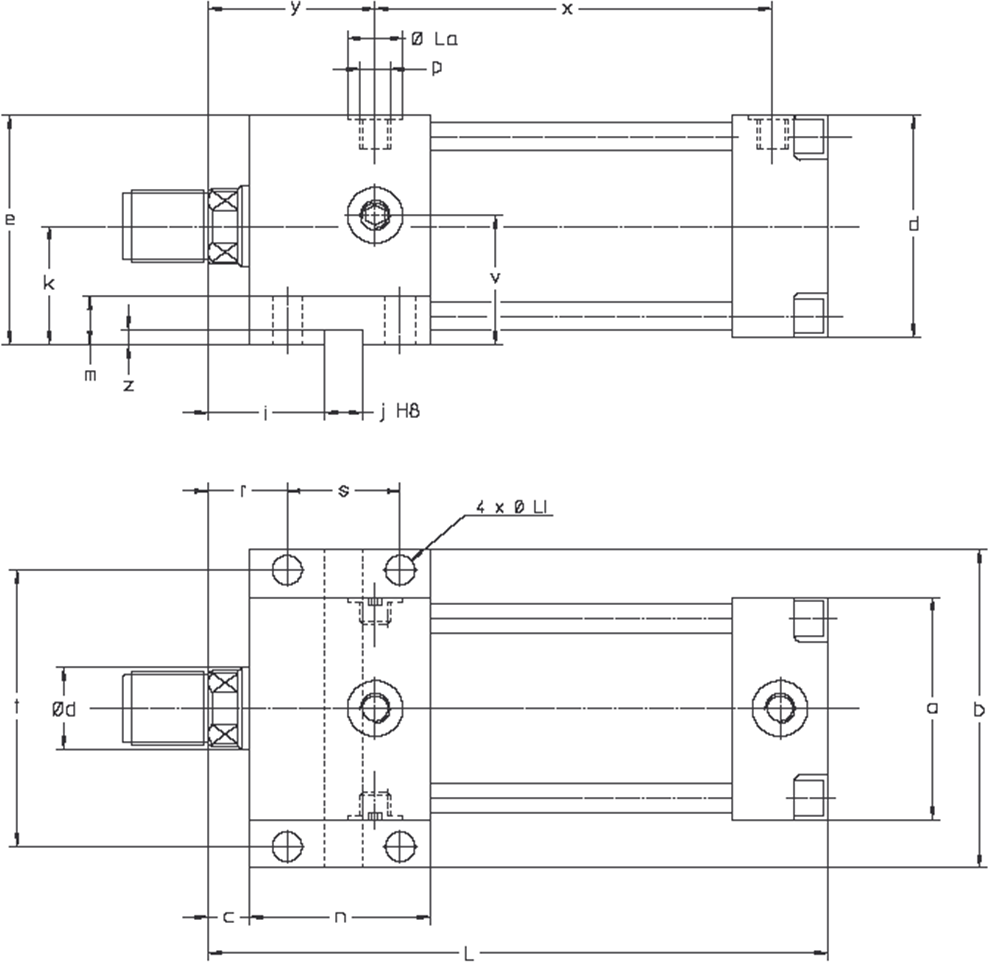

Alésage | Unité | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
ød (ø Tige) | (mm) | 16 | 18 | 22 | 28 | 36 | 45 | 56 | 70 |
a | (mm) | 45 | 56 | 63 | 75 | 85 | 106 | 125 | 160 |
p | G1/8 | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 | G1/2 | |
e | (mm) | 47,5 | 59 | 67,5 | 80 | 87,5 | 109 | 129,5 | 162 |
øLa | (mm) | 19 | 19 | 25 | 25 | 28 | 28 | 34 | 34 |
k | (mm) | 25 | 31 | 36 | 42,5 | 45 | 56 | 67 | 82 |
v | (mm) | 30 | 32 | 45 | 44,5 | 57 | 60 | 70 | 82 |
x | (mm) | 34 | 45 | 45 | 53 | 56 | 63 | 70 | 80 |
øLi | (mm) | 6,6 | 9 | 11 | 11 | 14 | 18 | 20 | 22 |
j H8 | (mm) | 12 | 12 | 12 | 12 | 16 | 16 | 16 | 20 |
z | (mm) | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 6 |
s | (mm) | 32 | 32 | 36 | 40 | 45 | 50 | 56 | 63 |
n | (mm) | 45 | 50 | 55 | 60 | 70 | 80 | 90 | 100 |
m | (mm) | 12 | 12 | 20 | 20 | 25 | 25 | 32 | 36 |
t | (mm) | 56 | 71 | 80 | 95 | 104 | 132 | 155 | 195 |
b | (mm) | 70 | 86 | 100 | 115 | 124 | 160 | 185 | 230 |
r | (mm) | 18,5 | 21 | 24,5 | 22 | 29,5 | 33 | 37 | 41,5 |
y | (mm) | 46 | 48 | 55 | 57 | 71 | 74 | 81 | 93 |
L | (mm) | 92 | 102 | 115 | 125 | 145 | 152 | 177 | 198 |
i | (mm) | 28,5 | 31 | 36,5 | 36 | 44 | 50 | 57 | 63 |
c | (mm) | 12 | 12 | 15 | 12 | 17 | 18 | 20 | 23 |
Alésage | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
Course Tolérance+2 0 |
5 | X | X | X | X | X | X | X | X |
10 | X | X | X | X | X | X | X | X | |
16 | X | X | X | X | X | X | X | X | |
25 | X | X | X | X | X | X | X | X | |
40 | X | X | X | X | X | X | X | X | |
63 | X | X | X | X | X | X | X | ||
100 | X | X | X | X | X | X | X | ||
160 | X | X | X | X | X | X |
Alésage | Unité | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
ød (ø Tige) | (mm) | 16 | 18 | 22 | 28 | 36 | 45 | 56 | 70 |
ød / Al | (mm) | 10 | 10 | 12 | 12 | 12 | 12 | 16 | 16 |
A | (mm) | 20 | 20 | 25 | 32 | 40 | 50 | 63 | 80 |
øR | (mm) | 9,5 | 9,5 | 13 | 17 | 23,5 | 29,5 | 38,5 | 48,5 |
øCl | (mm) | 9,5 | 9,5 | 11,5 | 11,5 | 11,5 | 11,5 | 15 | 15 |
i | (mm) | 2,5 | 2,5 | 3 | 3 | 3 | 4 | 5 | 5 |
M | (mm) | M12 x 1,25 | M12 x 1,25 | M16 x 1,5 | M20 x 1,5 | M27 x 2 | M33 x 2 | M42 x 2 | M56 x 2 |
C | (mm) | M8 x 1,25 | M8 x 1,25 | M10 x 1,5 | M16 x 1,5 | M20 x 1,5 | M27 x 2 | M33 x 2 | M42 x 2 |
Ml | (mm) | M8 x 1,25 | M8 x 1,25 | M10 x 1,25 | M10 x 1,5 | M10 x 1,5 | M10 x 1,5 | M12 x 1,25 | M12 x 1,25 |
n | (mm) | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,5 | 0,5 |
øE | (mm) | 14 | 15 | 18 | 22,5 | 28 | 35,5 | 45 | 56 |
øF | (mm) | 8 | 9 | 11,2 | 14 | 18 | 22,4 | 28 | 35,5 |
H/J | (mm) | 6 | 6 | 8 | 10 | 12,5 | 16 | 20 | 25 |
r | (mm) | 0,3 | 0,3 | 0,5 | 0,5 | 0,8 | 0,8 | 1,2 | 1,2 |
B | (mm) | 8 | 8 | 8 | 8 | 12,5 | 12,5 | 14 | 14 |
Bl | (mm) | 5 | 5 | 6 | 6 | 6 | 6 | 8 | 8 |
K | (mm) | 12 | 13 | 17 | 22 | 30 | 36 | 46 | 60 |
Ki | (mm) | 8 | 8 | 10 | 10 | 10 | 10 | 13 | 13 |
Alésage | Unité | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
ød (ø Tige) | (mm) | 16 | 18 | 22 | 28 | 36 | 45 | 56 | 70 |
a | (mm) | 45 | 56 | 63 | 75 | 85 | 106 | 125 | 160 |
øBi | (mm) | 36 | 36 | 42 | 42 | 63 | 63 | 80 | 80 |
ødi | (mm) | 10 | 10 | 12 | 12 | 12 | 12 | 16 | 16 |
Ui | (mm) | 8 | 8 | 12 | 12 | 12 | 12 | 15 | 15 |
Li | (mm) | 20 | 20 | 32 | 32 | 32 | 32 | 35 | 35 |
L | (mm) | 92 | 102 | 115 | 125 | 145 | 152 | 177 | 198 |
