Comment utiliser les flexibles
Caractéristiques
1) Chaque flexible possède un autocollant à chaque extrémité.
2) Les flexibles QUIRI sont fabriqués sur commande à la longueur désirée.
3) Les flexibles doivent être montés à la main, pas avec un outil.
4) Le rayon de courbure minimum est de 20mm.
5) Le diamètre intérieur du flexible est de 2mm, le diamètre extérieur de 5mm, la pression maximum peut atteindre 630 MPa (630 bar)
Instructions de connexion
Les adaptateurs QTP sur le bloc Manifold possèdent des valves pour éviter les fuites. Lorsque vous réalisez la connexion, une pointe située dans l’adaptateur femelle pousse sur la valve pour l’ouvrir permettant ainsi à l’azote de circuler librement. Lorsque vous retirez le flexible, la valve se ferme d’elle-même.
Lorsqu’il n’y a pas de pression dans le circuit, la valve est fermée.
a) Vissez à la main l’adaptateur femelle à l’adaptateur (QPT).

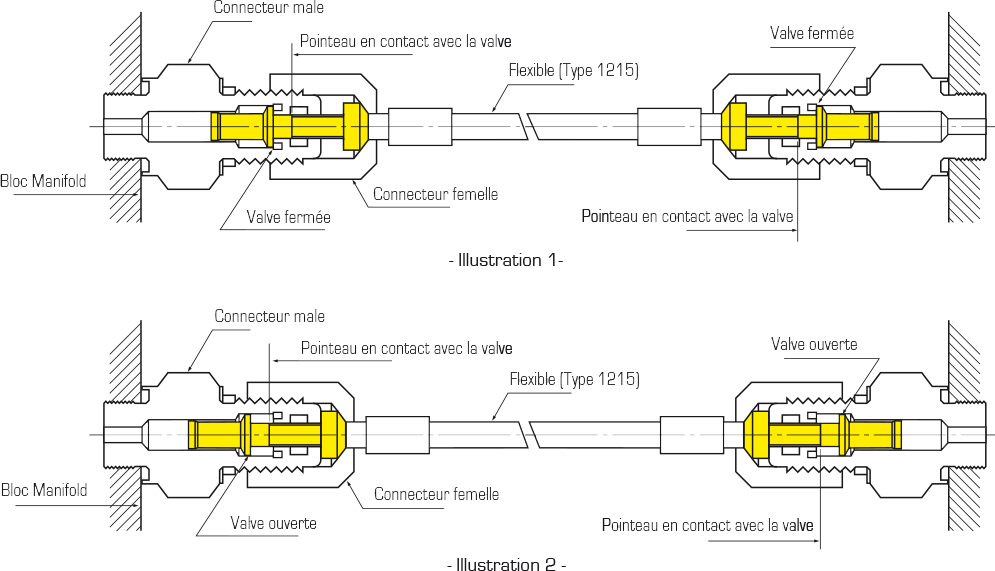

b) Vous sentez à ce moment la pointe toucher la valve (Illustration 1).
c) Vissez l’adaptateur à fond.
d) Lorsque la valve est ouverte, la connexion est terminée (Illustration 2).
e) Si vous utilisez une clef pour visser l’adptateur, le couple de serrage doit être inférieur à 3 N.m. (Si la longueur de votre outil est de 300mm, la force appliquée ne doit pas dépasser 1 kgF).
Dans le cas où il y a de la pression dans le circuit, veuillez suivre les étapes a) à e).
En effet, la pression appliquée sur les valves de l’adaptateur (QTP) peut empécher de réaliser les étapes b), c) ,d) à la main, l’utilisation d’un outil s’avère donc nécessaire.
Instructions

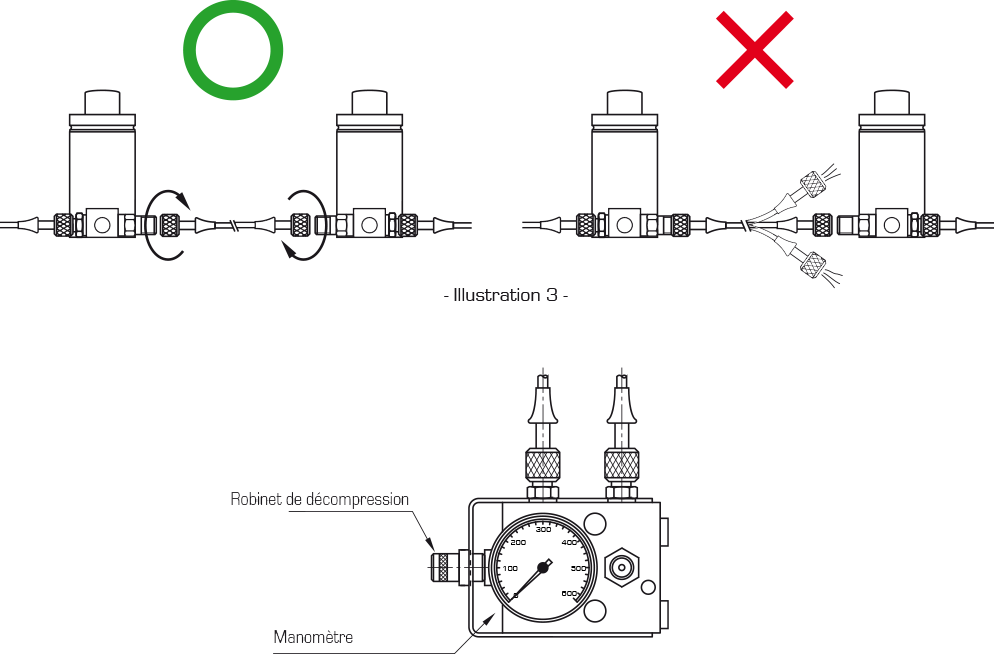

a) Lorsque vous connectez un ressort à gaz sous pression (ou un bloc Manifold), vous devez visser à fond les deux extrémités simultanément. (Illustration 3)
b) Avant de connecter le flexible, vérifiez que l’adaptateur femelle puisse se connecter correctement à celui du ressort à gaz. En cas de fuite le flexible peut battre ou onduler de façon désordonnée et cela peut être dangereux. (Illustration 3)
c) Contrôler les embouts des flexibles pour déceler les éventuelles fuites.
d) Vous pouvez utiliser le liquide pour détection de fuite de gaz (référence : A99525) pour contrôler l’étanchéité du circuit. En cas de fuite, vissez à fond les embouts femelles des flexibles.
e) Après les connexions effectuées vous pouvez contrôler la pression sur le panneau de commande (QNCB). Si le manomètre inque 0 vous devez recontrôler la totalité du circuit avec la plus grande attention.
Désassemblage des flexibles du circuit
1) S’il n’y a pas de pression dans le circuit, vous pouvez réaliser les manipulations précédentes dans le sens inverse.Même si vous dépressurisez le bloc de contrôle (QNCB), les blocs manifolds et le circuit, il peut y subsister du gaz, de ce fait vous aurez besoin d’un effort important pour dévisser les connecteurs.
Remarque : Lorsque vous enlevez la pression du circuit vous devez vérifier que le manomètre indique 0 bar et que les bouchons de drains soient ouverts.
2) Si le circuit est sous pression (désassemblage en cours d’utilisation), vous pouvez réaliser les manipulations précédentes dans le sens inverse.
Remarque : Lorsque vous retirez un flexible sous pression, vous devez déconnecter les deux extrémités en même temps. Si vous ne déconnectez qu’un côté, vous vous exposez à des fuites de gaz, le flexible peut battre de façon désordonnée et cela peut être dangereux.
