GONFLAGE & PRESSURISATION DES RESSORTS A GAZ

Imprimer ce guide

Procédure de gonflage des ressorts à gaz branchés en équipression

• Vérifiez que le réducteur de pression est connecté à la bouteille d’azote et ajustez la pression de sortie à une valeur comprise entre 150 et 155 bar.
• Connectez les adaptateurs à l’unité de gonflage.
• Connectez l’unité de gonflage au panneau de contrôle.
• Fermez le réducteur de pression.
• Ouvrez la bouteille d’azote.
• Lorsque le manomètre indique la pression désirée, attendez quelque secondes (environ 10 s) que la pression dans le circuit se stabilise.
• Fermez la bouteille d’azote.
• Ouvrez la valve de décompression.
• Débranchez l’unité de gonflage du panneau de contrôle.

GONFLAGE & PRESSURISATION DES RESSORTS A GAZ : Unités de gonflage - Quiri

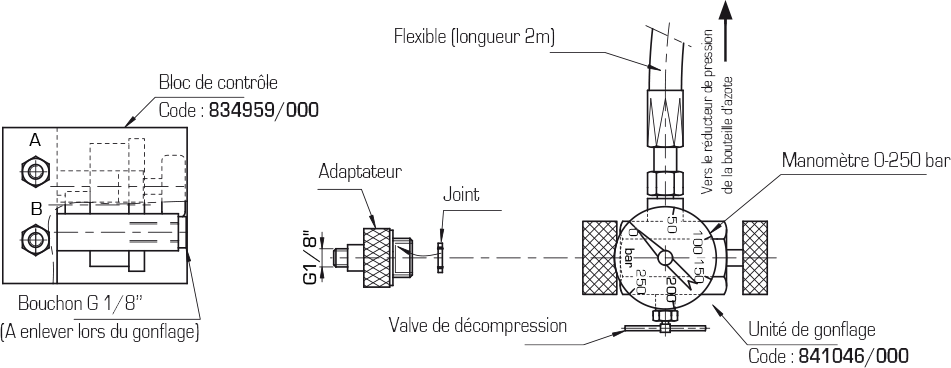

Bloc de contrôle avec adaptateur G1/8″

Pour gonfler un circuit muni d’adaptateurs G1/8″, vous pouvez utiliser l’unité de gonflage standard et les adaptateurs G1/8″.

GONFLAGE & PRESSURISATION DES RESSORTS A GAZ : Unités de gonflage - Quiri - 2

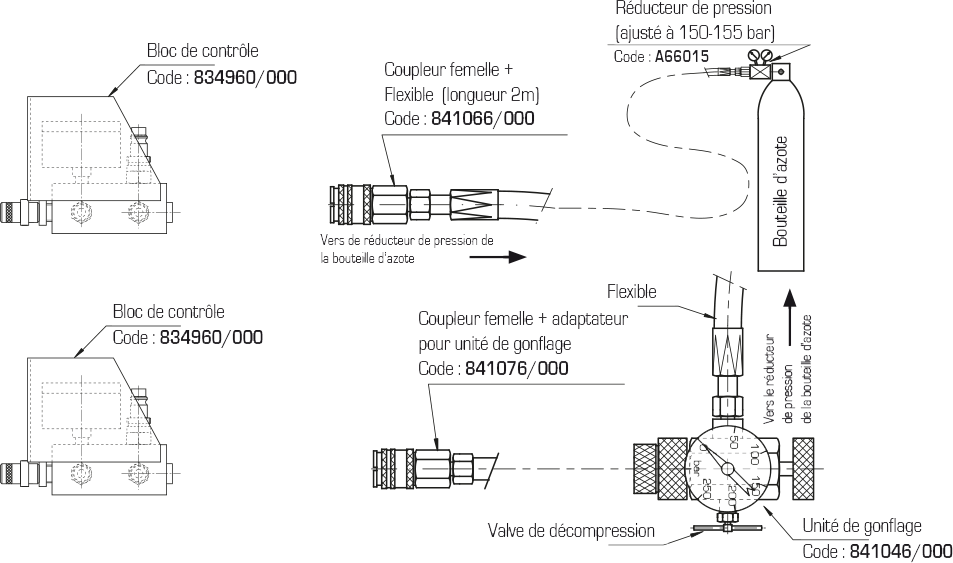

Bloc de contrôle avec adaptateur CEJN

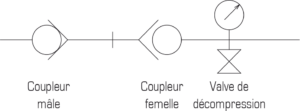

Le gonflage s’effectue avec un équipement d’accouplement rapide connectable sous pression avec verrouillage automatique.
Remarque  : Le coupleur rapide doit être commandé séparément de l’unité de gonflage. Il en est de même pour le réducteur de pression.
GONFLAGE & PRESSURISATION DES RESSORTS A GAZ : Unités de gonflage - Quiri - 3

Ajuster la pression des ressorts à gaz

Les éléments de gonflage sont destiné à gonfler et dégonfler les ressorts.
L’utilisation des éléments de gonflage pour tester la pression n’est pas recommandé, étant donné que chaque test implique une perte de pression d’environ 10%.
La tige de 4mm est destinée à dégonfler les ressorts, mais n’est pas nécessaire pour le gonflage.

Chaque kit de gonflage (Référence : 841046/000) inclut :
• 1 ensemble de gonflage (Code : A63295) avec : Manomètre 0-250 bar + flexible (2m) + clef pour valve.
• 1 adaptateur MM M33x1,5 – G1/8’’ + 1 tige ø4 pour gonflage direct dans taraudages G1/8’’ (Code : 831050/000)
• 1 embout MF 1/16NPS – G1/8’’  (Code : 831052/000)
• 1 embout MF M6 – G1/8’’ type A (Code : 831101/000)
• 1 embout MF M6 – G1/8’’ type B (Code : 831113/000)

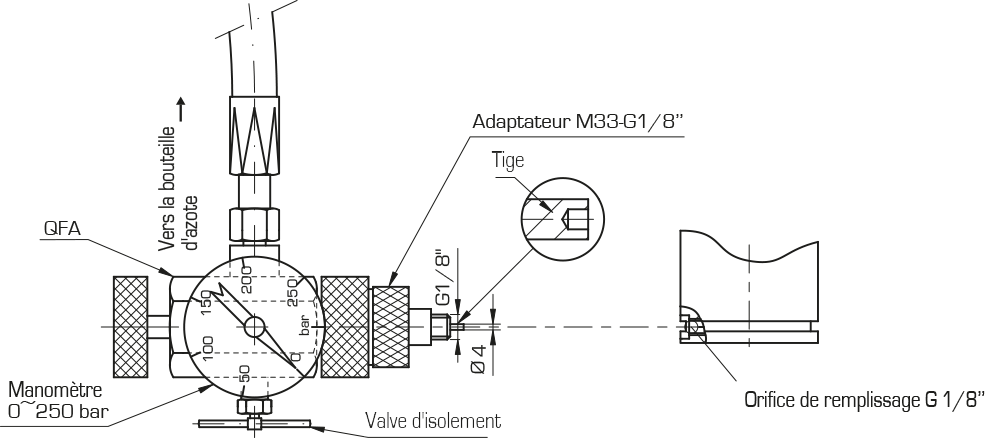

MONTAGE A – Gonflage directement sur adaptateur

GONFLAGE & PRESSURISATION DES RESSORTS A GAZ : Unités de gonflage - Quiri - 4

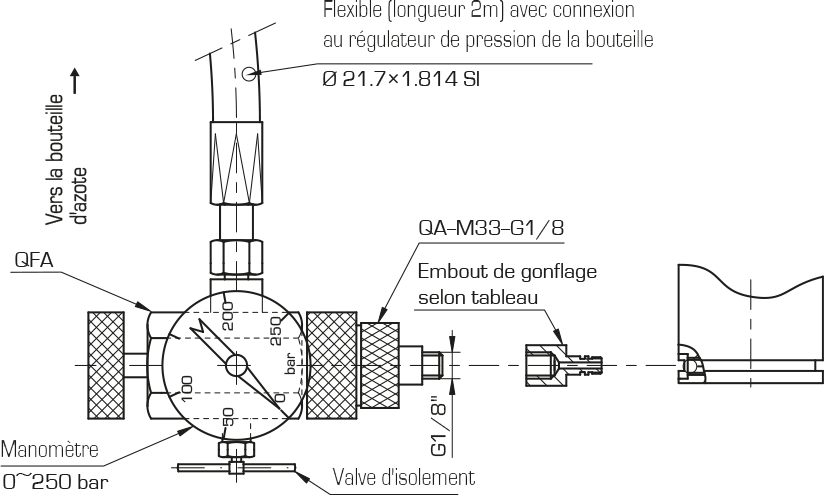

MONTAGE B – Gonflage avec adaptateur et embout

GONFLAGE & PRESSURISATION DES RESSORTS A GAZ : Unités de gonflage - Quiri - 5
Type de RG Montage Embout nécessaire
RG 19 B 831113/000
MRG B 831113/000
RMG/T/E B 831052/000
RG 32 B 831113/000
RG 300 F B 831052/000
RGP 170 à RGP 2400 B 831113/000
RGP 4200 à RGP 9500 A Direct sur adaptateur
RGT 1000 à RGT 9500 A Direct sur adaptateur
RGC 420 et RGC 750 B 831113/000
RGC 1000 à RGC 3000 B 831101/000
RGC 4700 à RGC 18300 A Direct sur adaptateur
RGH B 831113/000
RG 250 A Direct sur adaptateur
RG 500 C10 à C100 A Direct sur adaptateur
RG 500 C125 à C160 B 831101/000
RG 750 C13 à C160 A Direct sur adaptateur
RG 750 C200 à C300 B 831101/000
RG 1500 à RG 10000 A Direct sur adaptateur



Procédure

Pour réduire la pression d’un ressort à gaz (P<150 bar), veuillez procéder de la façon suivante :
• Dévissez le bouchon de la valve de gonflage
• Dégonfler entièrement le ressort à l’aide de l’outil QUIRI adéquate tout en maintenant la tige du ressort complètement sortie.
• Regonflez le ressort à la pression désirée (ex. : 100 bar).
• Vérifiez l’étanchéité de la valve en mettant un peu d’huile dans l’orifice de gonflage.
• Si la valve n’est pas étanche, veuillez la remplacer par une valve neuve.
Ne pas oublier d’indiquer la nouvelle pression de gonflage sur le corps du ressort et de l’identifier avec un autocollant bleu si la presssion est inférieure à 150 bar (< 15MPa).

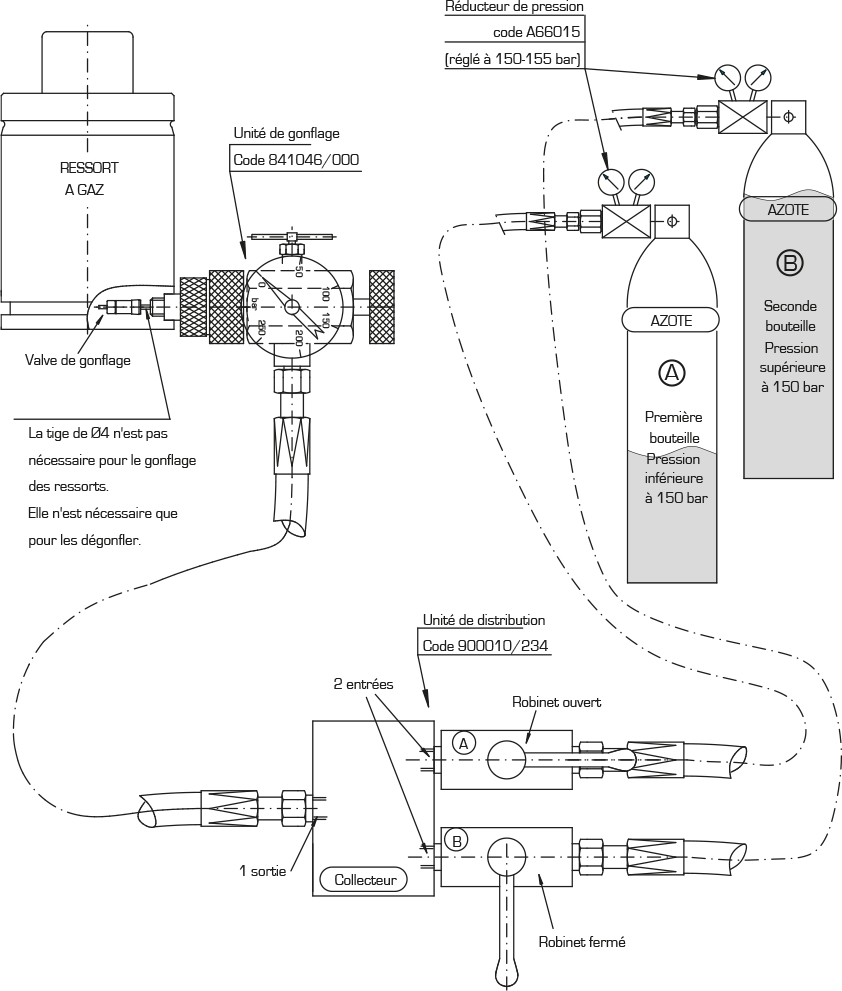

GONFLAGE DES RESSORTS AVEC DEUX BOUTEILLES D’AZOTE

L’AVANTAGE DE CET EQUIPEMENT EST L’UTILISATION OPTIMALE DU CONTENU DES BOUTEILLES
• Premièrement, utilisez uniquement la bouteille A.
• Après plusieurs utilisations, la pression dans la bouteille A sera inférieure à la pression initiale (<15MPa). Utilisez alors la bouteille B pour ajouter la pression manquante.
Exemple : Si la pression dans la bouteille A est de 13,5 MPa, utilisez la bouteille B pour ajouter 1,5 MPa. Vous pouvez utiliser la bouteille A jusqu’à ce que la pression de la bouteille B soit inférieure à 15 MPa.
•Dans ce cas vous pouvez remplacer la bouteille A par un nouvelle bouteille qui devient ainsi la bouteille B, l’ancienne bouteille B devenant la A.

Procédure de gonflage :

• Ouvrez le robinet A et fermez le robinet B, puis gonflez le ressort à la pression maxi de la première bouteille.
• Fermez la valve A et ouvrez le robinet B, puis gonflez le ressort jusqu’à 155 bar.
GONFLAGE & PRESSURISATION DES RESSORTS A GAZ : Unités de gonflage - Quiri - 6

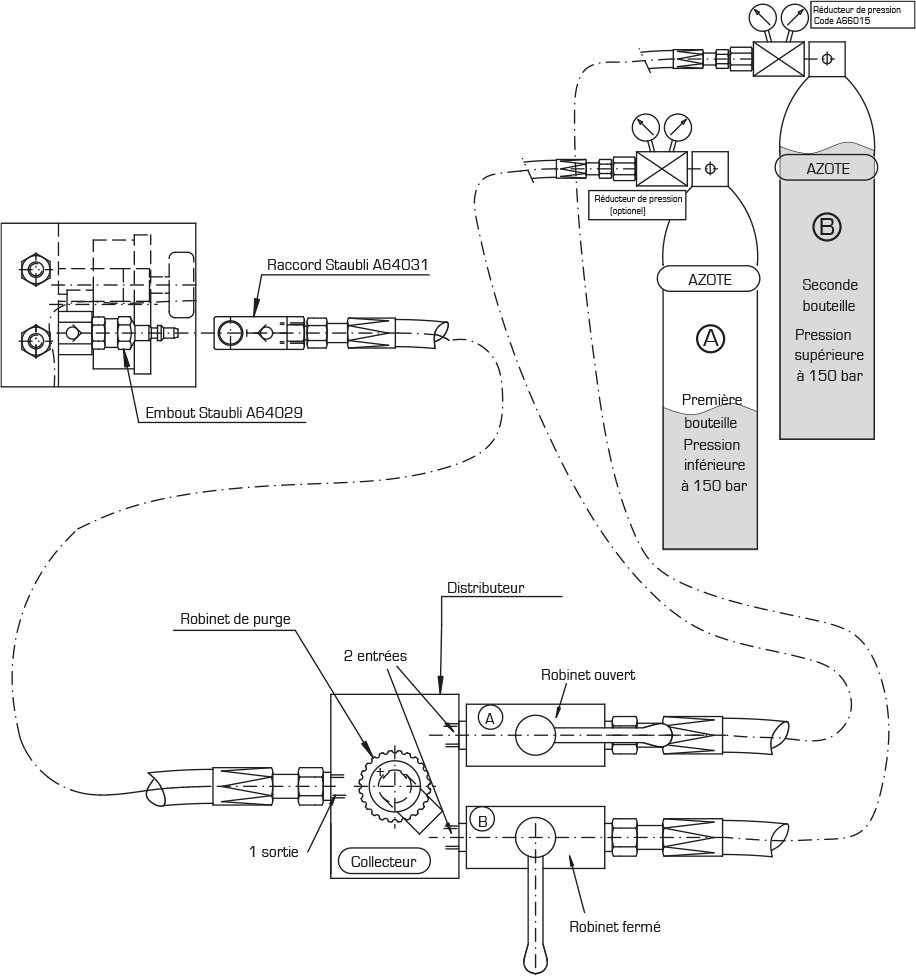

Gonflage des panneaux de contrôle équipés d’un embout staubli avec 2 bouteilles d’azote.

L’AVANTAGE DE CET EQUIPEMENT EST L’UTILISATION OPTIMALE DU CONTENU DES BOUTEILLES

Procédure de gonflage :

• Avant tout, réglez la pression de gonflage sur le réducteur de pression.
• Connectez le raccord Staubli au panneau de contrôle.
• Ouvrez le robinet A et fermez le robinet B, puis gonflez le ressort à la pression maxi de la première bouteille.
• Fermez le robinet A et ouvrez le robinet B, puis gonflez jusqu’à 155 bar.
• Fermez le robinet B et le robinet de la bouteille d’azote.
• Ouvrez le robinet de purge du collecteur pour faire chuter la pression dans le flexible.
• Déconnectez le raccord Staubli en appuyant sur le bouton latéral.
ATTENTION ! : NE JAMAIS RETIRER LE RACCORD SOUS PRESSION.

GONFLAGE & PRESSURISATION DES RESSORTS A GAZ : Unités de gonflage - Quiri - 7
