Ensemble de réenraillement QR40

Pour équipement léger

Description

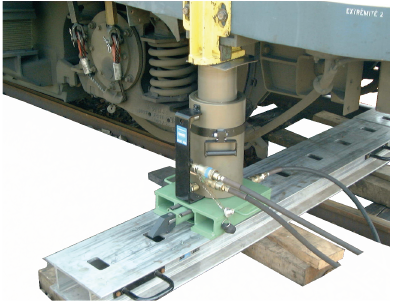

L’ensemble QR40 est destiné aux opérations de réenraillement de tout véhicule circulant sur rails (métros, autorails, locotracteurs, wagons…). Spécialement conçu pour être léger, facilement manipulable, il permet des interventions rapides et sécurisées.

Une équipe de 3 personnes est recommandée pour réaliser un réenraillement en toute sécurité. L’équipement est conçu de telle sorte que le personnel effectuant les manoeuvres puisse travailler à distance pendant l‘ensemble des opérations de levage et de ripage.

Points forts :
– vérins de levage télescopiques en alliage léger
– ponts de ripage en alliage léger, faible hauteur
– centrale avec distribution intégrée
– simplicité d’utilisation

Caractéristiques

• Charge maximum à l’essieu : 40 t

• Hauteur mini des vérins :

– de pré-levage : 210 mm

– de levage : 405 mm

• Course des vérins :

– de pré-levage : 190 mm

– de levage : 400 mm

• Capacité des vérins de levage (par étage) : 23 t / 56 t

• Centrale hydraulique à moteur thermique essence (moteur électrique, diesel ou pneumatique sur demande)

• Hauteur du pont de ripage : 140 mm

• Détrompage sur l’ensemble du matériel par la mise en place d’un code couleur

Composition

• 1 centrale hydraulique à moteur thermique avec ensemble de distribution

• 1 lot de flexibles de liaison

• 2 ponts de ripage en alliage léger, longueur 2,2 m

• 2 chariots de ripage avec vérin de translation incorporé

• 2 vérins télescopiques de pré-levage

• 2 vérins télescopiques de levage

• 2 bidons d’huile hydraulique

Options

• 4 pompes à main de secours (2 x pour opération de levage + 2 x pour opération de ripage)

• 1 élément de jonction pour assembler les 2 ponts de ripage

• 2 dispositifs de rappel pour chariot de ripage

• 2 vérins simple effet SER1615 pour chariot de ripage

• Ponts de ripage disponibles en longueur 1,1 m, 3,3m et 4,4 m

• Dispositif de poussage d’essieux

Imprimer cette fiche

Ensemble de réenraillement QR40 : Équipement de réenraillement - Quiri - 2

Références des composants de l’ensemble QR40 :

Référence	Photo	Quantité	Description	Poids kg

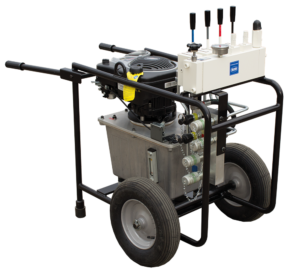

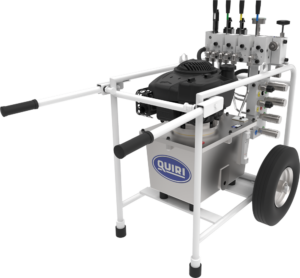

GTM 14113		1	Centrale hydraulique à moteur thermique comprenant : – moteur thermique 4,8 cv à 2500 tr/min – pompe 2,6 l/min – réservoir 25 l – distribution manuelle mixte 2 postes simple effet + 2 postes double effet à rappel par ressort pour alimenter les vérins de levage et de ripage – coupleurs rapides – chariot de protection avec 2 roues	120

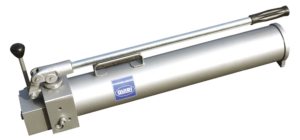

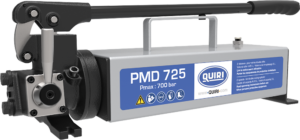

PMD 736 (Option)		2	Pompe à main pour vérins de levage double effet – débit : BP 10 cm³ par coup / HP 2,5 cm³ par coup – effort maximum sur le levier 32 kg à 445 bar – réservoir 6 l utiles – 2 flexibles longueur 2 m avec coupleurs rapides	26

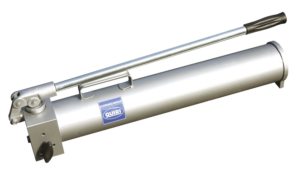

PMS 710 (Option)		2	Pompe à main pour vérins de ripage simple effet – débit 2,5 cm³ par coup – effort maximum sur le levier 32 kg à 445 bar – réservoir 1,25 l utiles – coupleur rapide	7

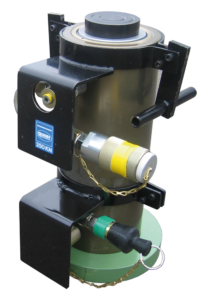

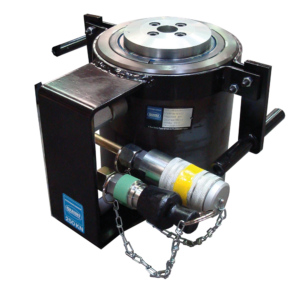

SLTD 25/190		2	Vérin télescopique de pré-levage à 2 expansions En alliage léger, double effet Force : 23 t à 445 bar Course : 190 mm Hauteur piston rentré : 210 mm Equipé de : – coupleurs rapides + soupape sur le rappel – 1 poignée de manutention rabattable	25,5

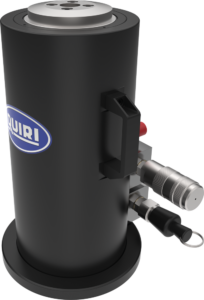

SLTD 25/400		2	Vérin télescopique de levage à 2 expansions En alliage léger, double effet, rappel par ressort et hydraulique Force : 23 t à 445 bar Course : 400 mm Hauteur piston rentré : 405 mm Equipé de : – coupleurs rapides + soupape sur le rappel – 1 poignée de manutention rabattable – 1 semelle de stabilisation	38

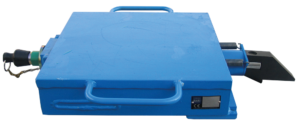

CDR		2	Chariot de ripage avec vérin simple effet incorporé Capacité 81 t (800 kN) Dimensions plateau : 360 mm x 350 mm x ép. 95 mm Avec vérin de translation 8 t – course 307 mm	53

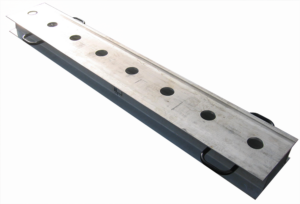

PDR140/2,2		2	Pont de ripage en alliage léger Charge 102 t en appui au sol Charge 41 t pour une portée de 1,43 m 2200 mm x 350 mm x ép. 140 mm (hors poignées) Avec 8 encoches	80
PDR140/… (Option)		2	Pont de ripage idem ci-dessus sauf – longueur 1100 mm – longueur 3300 mm – longueur 4400 mm	40 120 163

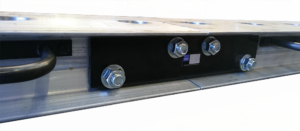

EDJ (Option)		1	Elément de jonction pour assembler 2 ponts de ripage	18

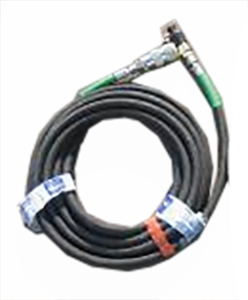

Flexibles		4	Flexible de liaison distribution-vérins poussée En caoutchouc, DN10, longueur 10 m Avec coupleurs rapides mâle et femelle avec sécurité	12
Flexibles		2	Flexible de liaison distribution-vérins rappel En caoutchouc, DN10, longueur 10 m Avec coupleurs rapides mâle et femelle	12

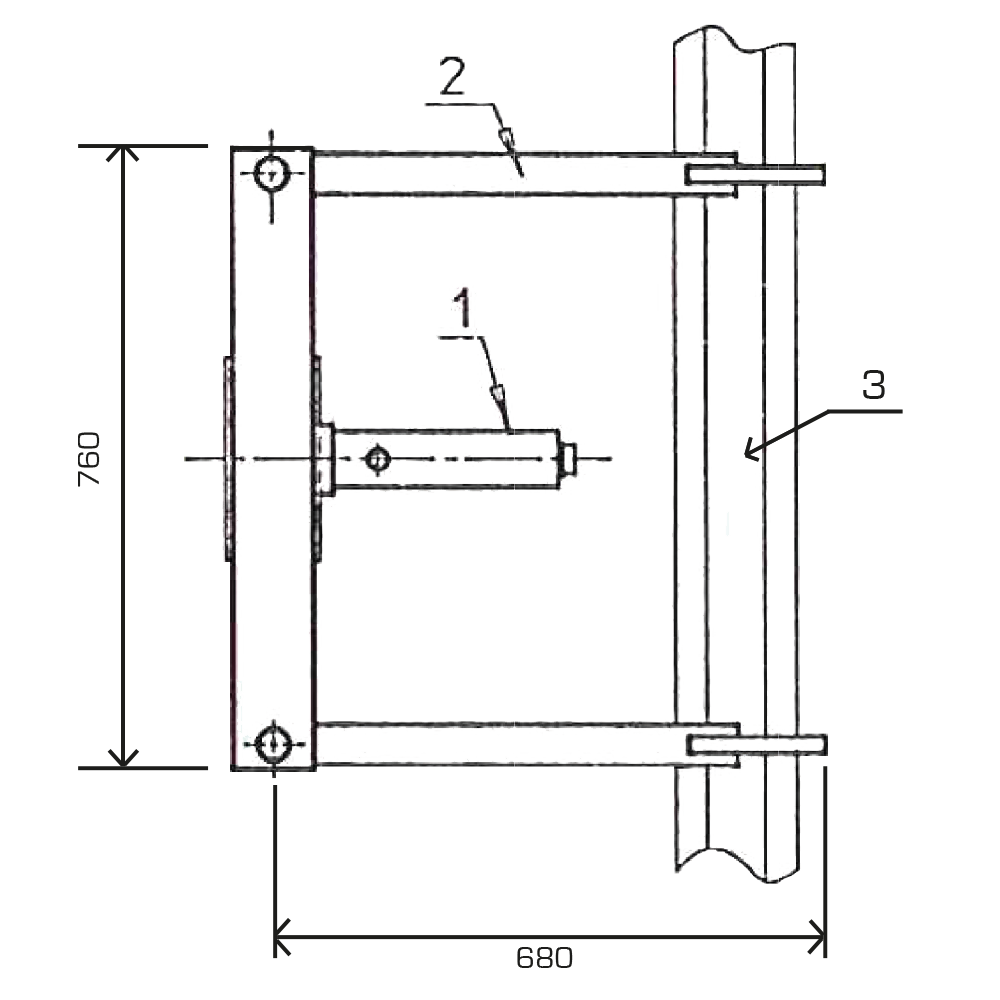

DDR (Option)		2	Ensemble composé d’un fourreau de poussée et d’un contre support, à combiner au vérin SER1615 A utiliser pour déplacer le chariot de ripage CDR en sens inverse si nécessaire	6

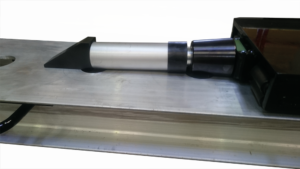

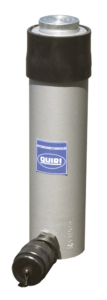

SER1615 (Option)		2	Vérin SER1615 Simple effet, rappel par ressort Force : 10,5 t à 445 bar Course : 150 mm Equipé d’1 coupleur rapide	7,5
