Ensemble de réenraillement QR90

Pour équipement lourd

L’ensemble QR90 est destiné aux opérations de réenraillement de tout véhicule circulant sur rails (trains, locotracteurs, wagons…).
Spécialement conçu pour être léger, facilement manipulable, il permet des interventions rapides et sécurisées.

Une équipe de 3 personnes est recommandée pour réaliser un réenraillement en toute sécurité. L’équipement est conçu de telle sorte que le personnel effectuant les manoeuvres puisse travailler à distance pendant l‘ensemble des opérations de levage et de ripage.

Points forts :
– vérins de levage télescopiques en alliage léger
– ponts de ripage en alliage léger, faible hauteur
– centrale avec table de commande déportée
– simplicité d’utilisation

• Charge maximum à l’essieu : 90 t
• Hauteur mini des vérins :
– de pré-levage : 308 mm
– de levage : 415 mm
• Course des vérins :
– de pré-levage : 220 mm
– de levage : 420 mm
• Capacité des vérins de levage (par étage) : 56 t / 103 t
• Centrale hydraulique à moteur thermique essence (moteur électrique, diesel ou pneumatique sur demande)
• Hauteur du pont de ripage : 140 mm
• Détrompage sur l’ensemble du matériel par la mise en place d’un code couleur

• 1 centrale hydraulique à moteur thermique

• 1 table de commande 4 postes

• 1 lot de flexibles de liaison

• 2 ponts de ripage en alliage léger, longueur 2,2 m

• 2 chariots de ripage avec vérin de translation incorporé

• 2 vérins télescopiques de pré-levage

• 2 vérins télescopiques de levage

• 2 bidons d’huile hydraulique

• 4 pompes à main de secours (2 x pour opération de levage + 2 x pour opération de ripage)

• 1 élément de jonction pour assembler les 2 ponts de ripage

• 2 dispositifs de rappel pour chariot de ripage

• 2 vérins simple effet SER1615 pour chariot de ripage

• Ponts de ripage disponibles en longueur 1,1 m, 3,3 m et 4,4 m

• Equipement de retournement de wagon citerne

• Dispositif de poussage d’essieux

Imprimer cette fiche
Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 2

Références des composants de l’ensemble QR90 :

Référence Photo Quantité Description Poids

kg

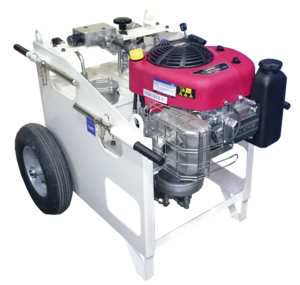

GTM 14104 Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 3 1 Centrale hydraulique à moteur thermique comprenant :

– moteur thermique 8 cv à 2500 tr/min

– pompe à 2 débits :

* BP : 9 l/min à 50 bar

* HP : 2,5 l/min à 445 bar

– réservoir 37 l

– coupleurs rapides

– chariot de protection avec 2 roues

134

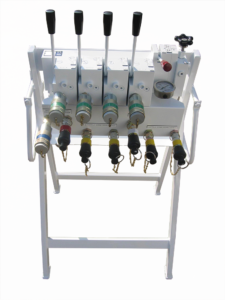

TDC Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 4 1 Table de commande 4 postes pour alimentation de vérins simple ou double effet équipée de :

– 4 distributeurs à commande manuelle à centre fermé rappel par ressort

– 1 vanne de freinage pour la descente des vérins sous charge

– 1 robinet de modulation avec injecteur pour faciliter le retour des vérins hors charge

– 1 manomètre 0-600 bar

– 1 bloc pour rappel hydraulique des vérins

55
PMD 7312



(Option)

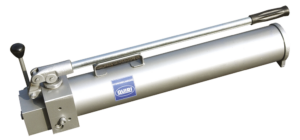

Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 5 2 Pompe à main pour vérins de levage double effet

– débit : BP 10 cm3 par coup / HP 2,5 cm3 par coup

– effort maximum sur le levier 32 kg à 445 bar

– réservoir 12 l utiles

– 2 flexibles longueur 2 m avec coupleurs rapides

31
PMS 710



(Option)

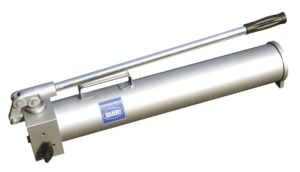

Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 6 2 Pompe à main pour vérins de ripage simple effet

– débit 2,5 cm3 par coup

– effort maximum sur le levier 32 kg à 445 bar

– réservoir 1,25 l utiles

– coupleur rapide

7

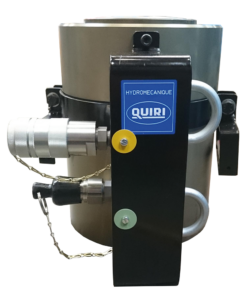

SLTD 60/220 Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 7 2 Vérin télescopique de pré-levage à 2 expansions

En alliage léger, double effet, rappel par ressort et hydraulique

Force : 56 t à 445 bar

Course : 220 mm

Hauteur piston rentré : 308 mm

Equipé de :

– coupleurs rapides + soupape sur le rappel

– 1 poignée de manutention rabattable

40

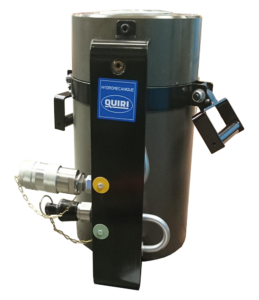

SLTD 60/420 Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 8 2 Vérin télescopique de levage à 2 expansions

En alliage léger, double effet, rappel par ressort et hydraulique

Force : 56 t à 445 bar

Course : 420 mm

Hauteur piston rentré : 415 mm

Equipé de :

– coupleurs rapides + soupape sur le rappel

– 1 poignée de manutention rabattable

52

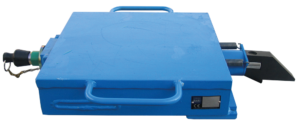

CDR Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 9 2 Chariot de ripage avec vérin simple effet incorporé

Capacité 81 t (800 kN)

Dimensions plateau : 360 mm x 350 mm x ép. 95 mm

Avec vérin de translation 8 t – course 307 mm

53

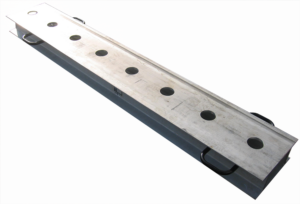

PDR140/2,2 Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 10 2 Pont de ripage en alliage léger

Charge 102 t en appui au sol

Charge 41 t pour une portée de 1,43 m

2200 mm x 350 mm x ép. 140 mm (hors poignées)

Avec 8 encoches

80
PDR140/…



(Option)

Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 11 2 Pont de ripage idem ci-dessus sauf

– longueur 1100 mm

– longueur 3300 mm

– longueur 4400 mm



40

120

163

EDJ



(Option)

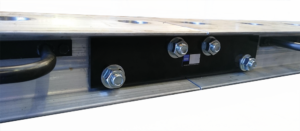

Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 12 1 Elément de jonction pour assembler 2 ponts de ripage 18

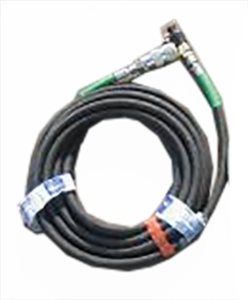

Flexibles Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 13 4 Flexible de liaison distribution-vérins poussée

En caoutchouc,  DN10, longueur 10 m

Avec coupleurs rapides mâle et femelle avec sécurité

12
Flexibles Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 14 2+2 Flexible de liaison distribution-vérins rappel + distribution -centrale

En caoutchouc,  DN10, longueur 10 m

Avec coupleurs rapides mâle et femelle

12
Flexible BP Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 15 1 Flexible de liaison distribution-centrale

En caoutchouc, DN16, longueur 10m

Avec coupleurs rapides femelles

10
DDR



(Option)

Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 16 2 Ensemble composé d’un fourreau de poussée et d’un contre support, à combiner au vérin SER1615

A utiliser pour déplacer le chariot de ripage CDR en sens inverse si nécessaire

6
SER1615



(Option)

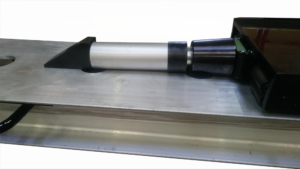

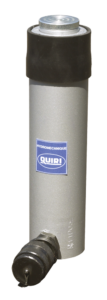

Ensemble de réenraillement QR90 : Équipement de réenraillement - Quiri - 17 2 Vérin SER1615

Simple effet, rappel par ressort

Force : 10,5 t à 445 bar

Course : 150 mm

Equipé d’1 coupleur rapide

7,5



Accessoires du produit

Retrouvez notre guide sur les vérins de pré-levage et de levage sur cette page : Vérins de pré-levage et de levage
