Ensemble de réenraillement QR12

Pour tramway

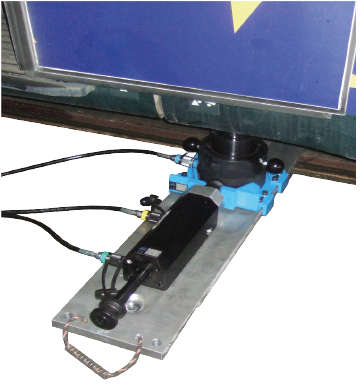

L’ensemble QR12 est destiné aux opérations de réenraillement des tramways. Spécialement conçu pour être léger, facilement manipulable, il permet des interventions rapides et sécurisées.

Une équipe de 3 personnes est recommandée pour réaliser un réenraillement en toute sécurité. L’équipement est conçu de telle sorte que le personnel effectuant les manoeuvres puisse travailler à distance pendant l‘ensemble des opérations de levage et de ripage.

Points forts :
– vérins de levage ultra compacts
– ponts de ripage hauteur réduite
– système de ripage double effet dédié
– simplicité d’utilisation

• Charge maximum à l’essieu : 12 t
• Hauteur mini des vérins :
– de pré-levage : 112 mm
– de levage : 127 mm
• Course des vérins :
– de pré-levage : 115 mm
– de levage : 160 mm
• Capacité des vérins de levage (par étage) : 7,8 t / 19 t / 31 t
• Centrale hydraulique à moteur thermique ou pompe à main
• Coussin de levage pneumatique
• Hauteur du pont de ripage : 25 mm
• Détrompage sur l’ensemble du matériel par la mise en place d’un code couleur

• 1 centrale hydraulique à moteur thermique avec ensemble de distribution

et/ou

• 2 pompes à main (1x pour opération de levage + 1x pour opération de ripage)

• 1 lot de flexibles de liaison

• 2 ponts de ripage en alliage léger + butées

• 4 plaques synthétiques pour gazon
2000 x 500 x ép. 15 mm

• 4 plaques synthétiques pour ballast (700 x 300 x ép. 40 mm)

• 2 plaques de glissement en acier avec plots synthétiques

• 2 vérins télescopiques de levage

• 2 vérins de ripage double effet

• 2 vérins télescopiques de pré-levage

• 1 coussin de levage avec commande pneumatique

• 1 lot de cales, en bois et en matière synthétique

• 1 caisse de rangement

• 1 barre de blocage d’articulation

Imprimer cette fiche
Ensemble de réenraillement QR12 : Équipement de réenraillement - Quiri - 2

Références des composants de l’ensemble QR12 :

Référence Photo Quantité Description Poids

kg

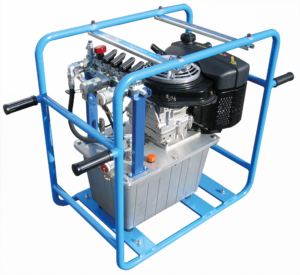

GTM 13113 Ensemble de réenraillement QR12 : Équipement de réenraillement - Quiri - 3 1 Centrale hydraulique à moteur thermique comprenant :

– moteur thermique 2,8 cv à 2500 tr/min

– pompe 1,5 l/min

– réservoir 25 l avec poignées de manutention

– distribution manuelle 2 postes simple effet + 1 poste double effet à rappel par ressort pour alimenter les vérins de levage et de ripage

– coupleurs rapides

Option : roues, carénage,  …

60
P12S



(Option)

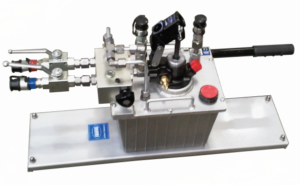

Ensemble de réenraillement QR12 : Équipement de réenraillement - Quiri - 4 1 Pompe à main pour vérins de levage simple effet

– débit 8 cm3 par coup de pompe

– effort maximum sur le levier 30 kg à 200 bar

– réservoir 6 l utiles

– tôle de stabilisation sous le réservoir

– bloc de distribution avec clapets anti-transvasement

– coupleurs rapides

26
P16D



(Option)

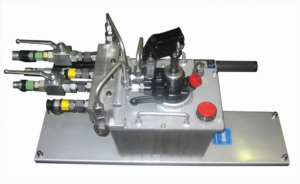

Ensemble de réenraillement QR12 : Équipement de réenraillement - Quiri - 5 1 Pompe à main pour vérins de ripage double effet

– débit 15 cm3 par coup de pompe

– effort maximum sur le levier 30 kg à 120 bar

– réservoir 6 l utiles

– tôle de stabilisation sous le réservoir

– bloc de distribution

– coupleurs rapides

26
SLT 7,5/115



(Option)

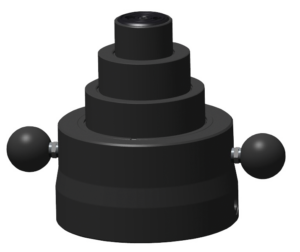

Ensemble de réenraillement QR12 : Équipement de réenraillement - Quiri - 6 2 Vérin télescopique de pré-levage à 3 expansions

En alliage léger, simple effet, rappel par gravité

Force : 7,8 t à 200 bar

Course : 115 mm

Hauteur piston rentré : 112 mm

15,5

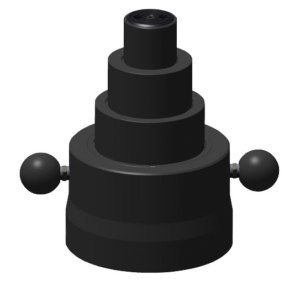

SLT 7,5/160 Ensemble de réenraillement QR12 : Équipement de réenraillement - Quiri - 7 2 Vérin télescopique de levage à 3 expansions

En alliage léger, simple effet, rappel par gravité

Force : 7,8 t à 200 bar

Course : 160 mm

Hauteur piston rentré : 127 mm

18
SLCD 5/160 Ensemble de réenraillement QR12 : Équipement de réenraillement - Quiri - 8 2 Vérin de ripage à piston creux

En alliage léger, double effet

– force maximum en poussée : 5,3 t à 200 bar

– force en rappel : 3 t à 120 bar

– course : 160 mm

Equipé de :

– 1 crampon d’appui

– 1 tirant de traction avec accessoires

– coupleurs rapides

16

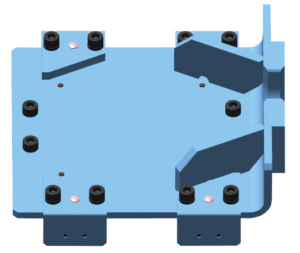

PGA Ensemble de réenraillement QR12 : Équipement de réenraillement - Quiri - 9 2 Plaque de glissement en acier avec plots synthétiques

279 mm x 290 mm x ép. 10 mm

Avec système de guidage et d’accrochage pour vérin de ripage

10

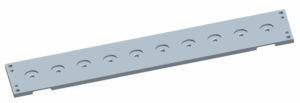

PDR25 Ensemble de réenraillement QR12 : Équipement de réenraillement - Quiri - 10 2 Pont de ripage en alliage léger

1500 mm x 260 mm x ép. 25 mm

Avec 10 encoches au pas de 140 mm

NOTA : existe aussi en épaisseur 60 mm – poids 55 kg

25

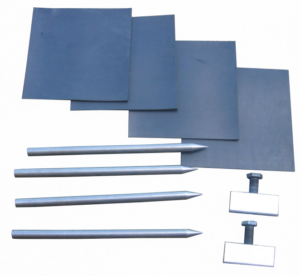

BPDR Ensemble de réenraillement QR12 : Équipement de réenraillement - Quiri - 11 2 Butée pour pont de ripage PDR avec accessoires
ECL



(Option)

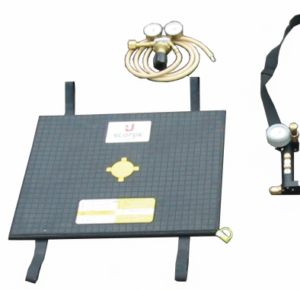

Ensemble de réenraillement QR12 : Équipement de réenraillement - Quiri - 12 1 Ensemble coussin de levage + commande pneumatique

comprenant :

– 1 coussin de levage 30 t

– 1 boîtier de commande

– 1 manodétendeur

– 1 tuyau d’air souple lg 10 m + coupleurs

Livré sans bouteille d’azote

10

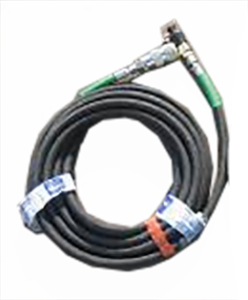

Flexibles Ensemble de réenraillement QR12 : Équipement de réenraillement - Quiri - 13 2 Flexible thermoplastique DN6 longueur 10 m avec coupleurs rapides mâle et femelle 12
Flexibles jumelés Ensemble de réenraillement QR12 : Équipement de réenraillement - Quiri - 14 2 Flexible thermoplastique jumelé DN6 longueur 10 m avec coupleurs rapides mâle et femelle 24
Flexible «rail-route»

(Option)

Ensemble de réenraillement QR12 : Équipement de réenraillement - Quiri - 15 1 Flexible jumelé «Rail-route» DN6 longueur 10 m avec coupleurs rapides mâle et femelle 24
