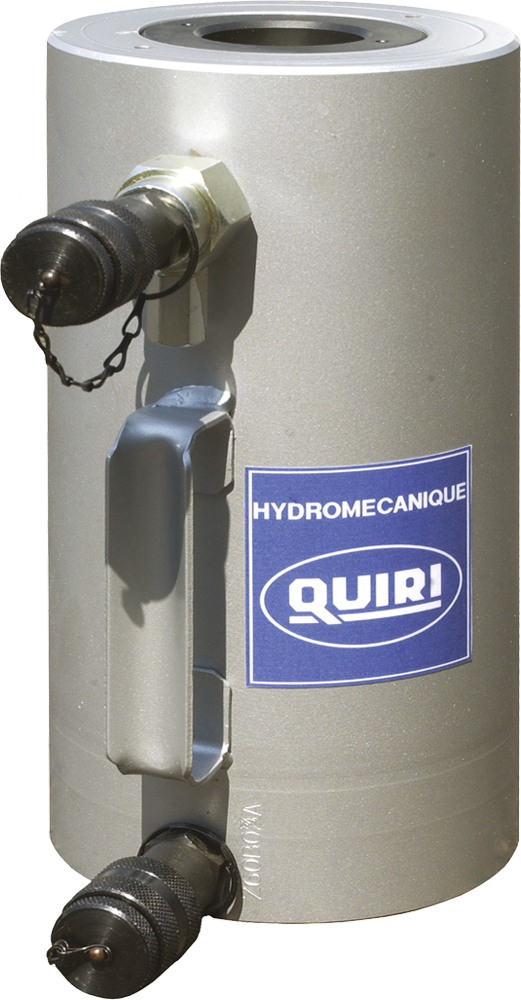

Vérins à piston creux double effet, rappel hydraulique – 700 bar – CDE

Acier

Caractéristiques
Remarques

Caractéristiques

• Double effet à rappel hydraulique
• Extrémité de tige taraudée avec tête lisse creuse TLC
• 2 trous de fixation taraudés dans le fond
• Tige en acier sulfonitruré
• Livré d’origine avec coupleurs HF 738 et soupape de sécurité sur orifice de rappel
• Vérins CDE2915 et CDE5815 avec poignée de manutention
• Vérin CDE9015 avec 2 oeillets de manutention

Remarques

S’assurer que le fond du vérin soit parfaitement en appui lors de son utilisation.

Imprimer cette fiche

Vérins à piston creux double effet, rappel hydraulique – 700 bar – CDE : Vérins de levage acier 700 bar - Quiri - 2

Catégorie de vérins	Force maxi. 700 bar * kN		Course	Section de poussée	Volume d’huile	Référence	Dimensions (mm)												Poids
							a	b	d	M x p sur g	h/h’	i/i’	j	k	l	m	n	q
Tonnes			mm	cm2	cm3														kg
29	P	297,3	150	42,51	638	CDE 2915	85,72	296	110	3/8 – 16UNC x 15 sur ø 92,1	20/249	70/113	62	61	M46x1,5	22	10	33	19,2
	T	192,5		27,52	413
58	P	590	150	84,34	1265	CDE 5815	125	302	155	1/2 – 13UNC x 18 sur ø 130,2	20/254	70/113	94	93	M72x1,5	25	12	53,5	32,7
	T	372,6		53,32	800
90	P	899,1	150	133	1995	CDE 9015	165,1	310	200		38/260	70/113	128	127	M104x1,5	30	12	79	53
	T	575,4		85,40	1281

* P : Poussée – T : Traction

Accessoires du produit

Retrouvez notre guide sur les coupleurs sur cette page : Coupleurs montés sur vérins QUIRI 700 double effet

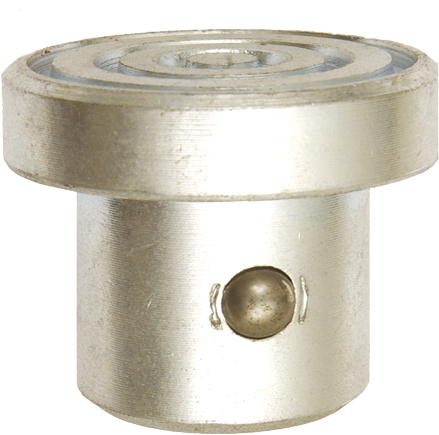

Têtes rotulées amovibles TRA – 700 bar

Corrigent les appuis lorsque la surface d’appui du piston n’est pas parfaitement parallèle à la base du vérin.
