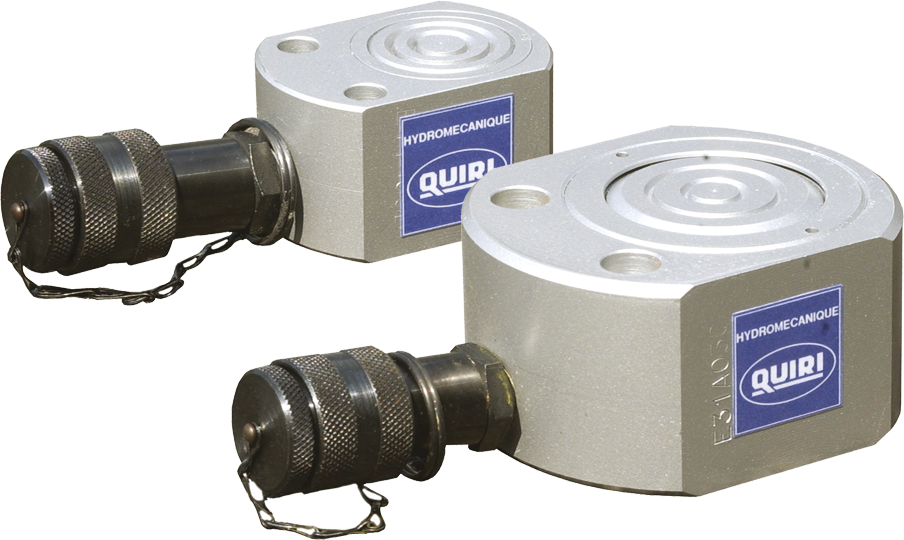

Vérins extra plats, rappel par ressort – 700 bar – SRP

Acier

• Simple effet à rappel par ressort
• Extrémité de tige striée
• Tige en acier sulfonitruré
• Livré d’origine avec coupleur HF 738
(SRP5 avec rallonge flexible 0,5 m)

S’assurer que le fond du vérin soit parfaitement en appui lors de son utilisation.

Imprimer cette fiche
Vérins extra plats, rappel par ressort – 700 bar – SRP : Vérins de levage acier 700 bar - Quiri - 2
Catégorie

 de

 vérins

Force maxi.

700 bar

Course Section de

poussée

Volume d’huile Référence Dimensions (mm) Poids
a b c d e g/f

2 trous

h i j r s
Tonnes kN mm cm2 cm3 kg
5 49,5 6,5 7,06 5 SRP 5 30 34 33 41 60 ø 5,5/28 17 26 20 22 0,75
5 49,5 15 7,06 11 SRP 5/15 30 43 42 41 60 ø 5,5/28 15,5 26 20 24 1
11 111,3 11 15,9 18 SRP 11 45 44,5 43,5 56 79 ø 6,6/37 23 70 39 28 34 1,75
23 232,2 11 33,18 37 SRP 23 65 54 53 80 98 ø 9/50 23 70 54 40 37 3,2
31 309,1 12 44,18 53 SRP 31 75 60 59 94 115 ø 9/52 23 70 57,15 47 44 4,8
54 549,5 16 78,54 125 SRP 54 100 72 71 124 147 ø 11/70 23 70 80 62 58 9,4
93 928,7 16 132,73 212 SRP 93 130 88 87 160 180 ø 14/76 23 70 105 80 75 17,2
140 1385,7 16 198,06 317 SRP 140 158,8 100 99 190 215 ø 13,5/117 20 70 114,3 95 82 26
