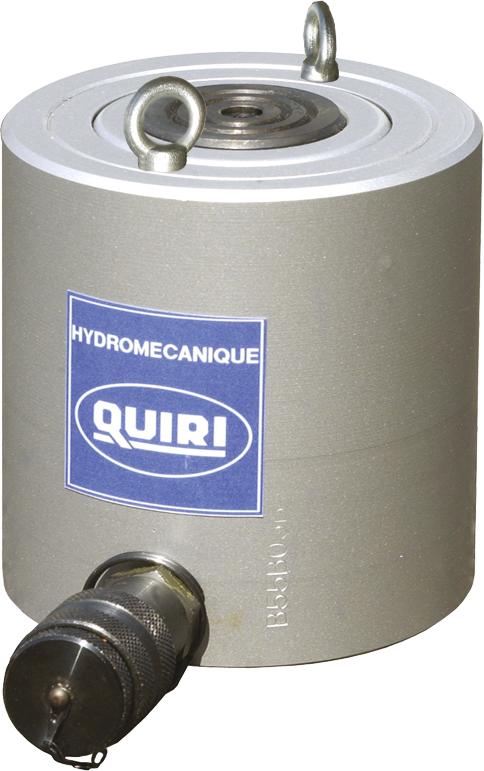

Vérins simple effet, rappel par gravité, série lourde – 700 bar – SGL

Acier

Caractéristiques

Caractéristiques

• Simple effet à rappel par gravité
• Extrémité de tige avec tête striée amovible
• Tige en acier chromé
• Livré d’origine avec coupleur HF 738
• 2 oeillets de manutention

Imprimer cette fiche

Vérins simple effet, rappel par gravité, série lourde – 700 bar – SGL : Vérins de levage acier 700 bar - Quiri - 2

Catégorie de vérins	Force maxi. 700 bar	Course	Section de poussée	Volume d’huile	Référence	Dimensions (mm)												Poids
						a	b	b’	c	d	h	i	j	k	m	n	o
Tonnes	kN	mm	cm2	cm3														kg
200	1983,7	50	283,53	1417	SGL2005	190	219	266	212	242	62	70	150	113	13	5	52	70,8
		150		4252	SGL20015		319	366	312									95,3
300	3034,6	150	433,74	6506	SGL30015	235	371	437	361	302	78	70	170	130	25	5	71	183
		250		10843	SGL30025		481	547	471									234
400	4005,9	150	572,5	8590	SGL40015	270	381	466	372	349	88	70	210	160	25	5	90	259
		240		13741	SGL40024		481	566	472									314
500	5111,8	150	730,62	10960	SGL50015	305	400	500	391	392	91	70	240	180	25	5	105	343
		190		13882	SGL50019		450	550	441									367

Accessoires du produit

Retrouvez notre guide sur les coupleurs sur cette page : Coupleurs montés sur vérins QUIRI 700 simple effet

Têtes pleines plates TPP – 700 bar

Têtes livrées d’origine avec le vérin, protègent l’extrémité des tiges de vérin.

Têtes pleines amovibles TPA – 700 bar

Têtes livrées d’origine avec le vérin, protègent l’extrémité des tiges de vérin.

Têtes rotulées plates TRP – 700 bar

Corrigent les appuis lorsque la surface d’appui du piston n’est pas parfaitement parallèle à la base du vérin.
