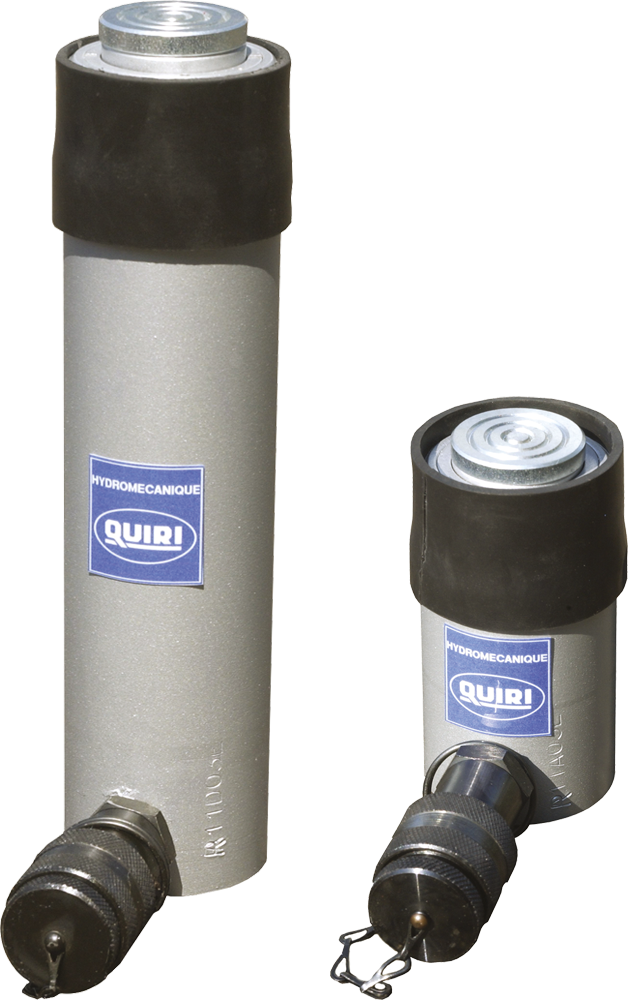

Vérins simple effet, rappel par ressort (5 à 16 T) – 700 bar – SER

Acier

Caractéristiques

Caractéristiques

• Simple effet à rappel par ressort
• Extrémité de corps filetée avec protection caoutchouc
• Extrémité de tige taraudée avec tête striée amovible
• 2 trous de fixation taraudés dans le fond
• Tige en acier sulfonitruré
• Livré d’origine avec coupleur HF 738

Imprimer cette fiche

Vérins simple effet, rappel par ressort (5 à 16 T) – 700 bar – SER : Vérins de levage acier 700 bar - Quiri - 2

Catégorie de vérins	Force maxi. 700 bar	Course	Section de poussée	Volume d’huile	Référence	Dimensions (mm)																Poids
						a	b	b’	c	d	e	f	M x p sur g	h	i	j	k	l	m	n	o

Tonnes	kN	mm	cm2	cm3																		kg

5	49,5	25	7,06	18	SER52	30	110	125	102	40	11/2-16UN	29	1/4-20UNC x 12 sur ø25	20	70	26	26	3/4-16 UNF	16	6	21	1
		75		54	SER57		160	175	152													1,45
		125		90	SER512		212	227	204													1,92
		175		126	SER517		273	288	271													2,48
		225		162	SER522		324	339	322													2,94
11	111,3	25	15,9	40	SER112	45	119	138	111	60	21/4-14UNS	27	5/16-18UNC x 15 sur ø40	20	70	39	40	1-8 UNC	17	6	25	2,4
		50		80	SER115		144	163	136													2,9
		100		160	SER1110		194	213	186													3,9
		150		240	SER1115		244	263	236													4,9
		200		320	SER1120		298	317	290													6
		250		400	SER1125		348	367	340													7
16	166,3	25	23,75	60	SER162	55	124	159	112	70	23/4-16UN	30	3/8-16UNC x 15 sur ø48	20	70	46	45	1-8 UNC	17	10	25	3,45
		50		120	SER165		149	164	137													4,15
		100		240	SER1610		200	215	188													5,55
		150		360	SER1615		252	267	240													7
		200		480	SER1620		309	324	297													8,6
		250		600	SER1625		362	377	350													10,1

Accessoires du produit

Retrouvez notre guide sur les coupleurs sur cette page : Coupleurs montés sur vérins QUIRI 700 simple effet

Têtes rotulées amovibles TRA – 700 bar

Corrigent les appuis lorsque la surface d’appui du piston n’est pas parfaitement parallèle à la base du vérin.
