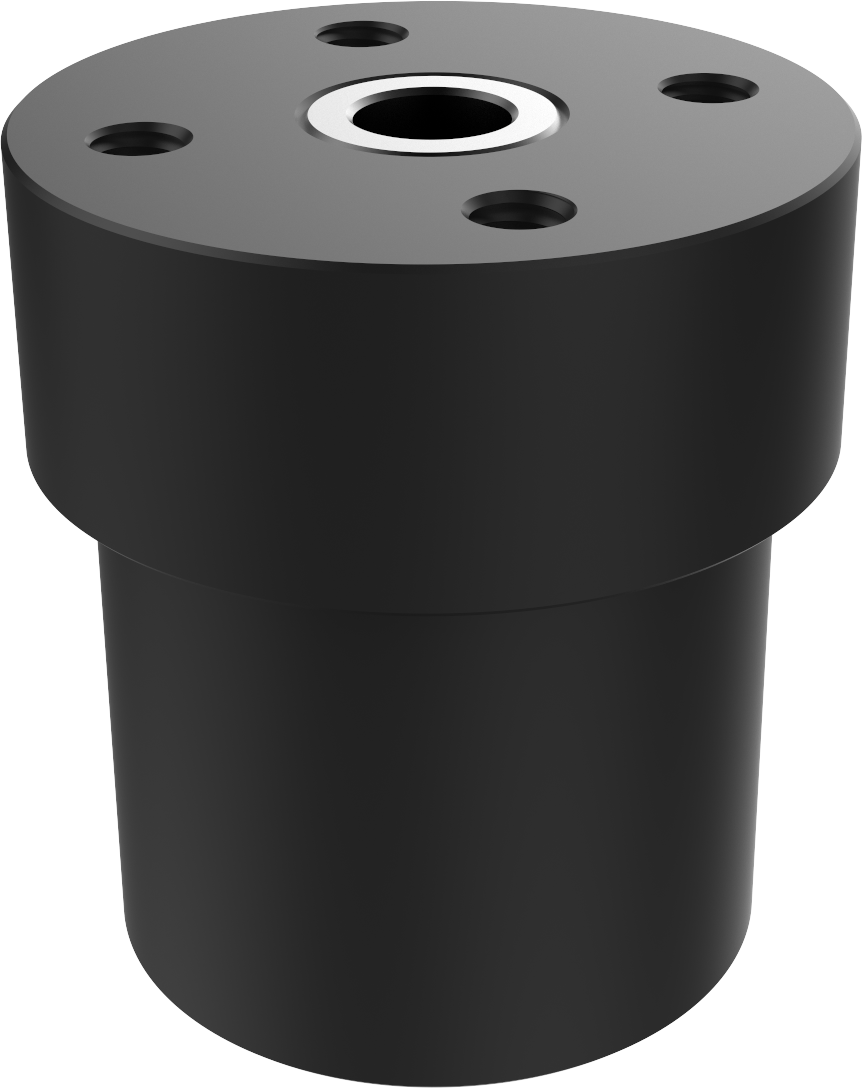

Vérin à piston creux simple effet PCS

Simple effet - Rappel par ressort
Force à 350 bar : 13 à 131 kN

Caractéristiques
Conception

Caractéristiques

• pousseur et tireur
• taraudages de fixation dans le fond (standard)
• piston comportant une bague Héli-Coil, suffixe HC

Conception

• corps en acier traité anti-corrosion
• piston en acier traité
• Passage pour tige qualité 8.8 normalisée

Imprimer cette fiche

Vérin à piston creux simple effet PCS : Vérin linéaire - Quiri - 2

Référence des pochettes de joints de rechange pour vérins PCS : 171 0**/900

Exemple : Pour le vérin PCS 20 la référence est : 171 035/900

Force à 350 bar	Course	Section poussée	Piston øD	Tige ød	Type	Référence
Force à 350 bar	Course	Section poussée	Piston øD	Tige ød	Type	Référence	ød1	ød2	ød3	ød4	g HC	G	k	L	L1	L2	h
kN	mm	cm²	mm	mm			mm	mm	mm	mm			mm	mm	mm	mm	mm
13	10	3,77	25	16	PCS 20	171 035/000	40	12	8,2	50	M8	M40 x 1,5	35	59	60	36	12	3D
					PCS 20 HC	171 035/200
					PCSF 20	171 035/100
					PCSF 20 HC	171 035/300
20	10	6,03	32	20	PCS 30	171 036/000	45	16	10,2	55	M10	M45 x 1,5	40	64	65	41	12	3D
					PCS 30 HC	171 036/200
					PCSF 30	171 036/100
					PCSF 30 HC	171 036/300
32	12	9,42	40	25	PCS 50	171 037/000	55	20	12,2	65	M12	M55 x 1,5	45	71	72	45	15	3D
					PCS 50 HC	171 037/200
					PCSF 50	171 037/100
					PCSF 50 HC	171 037/300
51	12	14,72	50	32	PCS 80	171 038/000	65	25	16,2	70	M16	M65 x 1,5	50	77	78	50	15	3D
					PCS 80 HC	171 038/200
					PCSF 80	171 038/100
					PCSF 80 HC	171 038/300
80	16	23,12	63	40	PCS 120	171 039/000	80	32	20,2	80	M20	M80 x 2	60	60	96	60	19	3D
					PCS 120 HC	171 039/200
					PCSF 120	171 039/100
					PCSF 120 HC	171 039/300
131	16	37,7	80	50	PCS 200	171 040/000	100	40	28,2	100	M27	M100 x 2	75	65	110	65	21	3D
					PCS 200 HC	171 040/200
					PCSF 200	171 040/100
					PCSF 200 HC	171 040/300

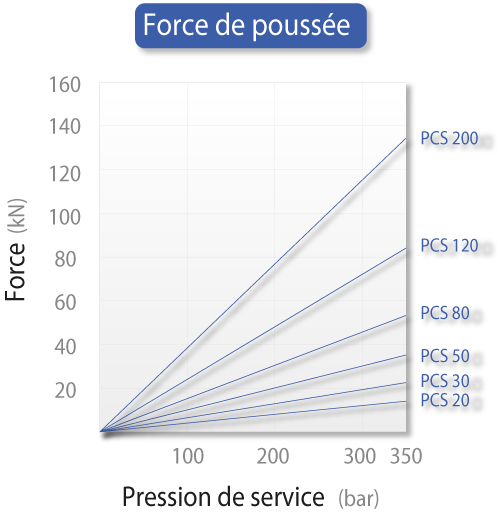

Abaques du produit

Voir les produits similaires

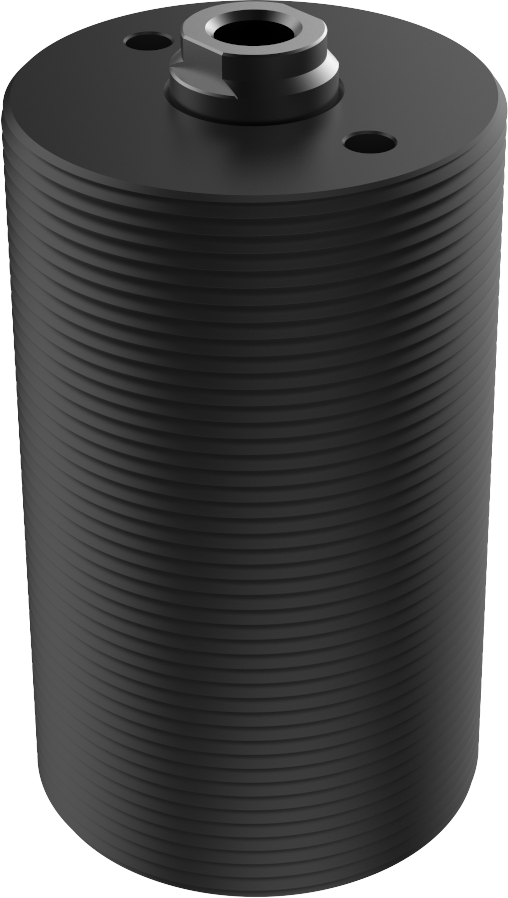

Vérin fileté simple effet FS

Simple effet - rappel par ressort
Force maxi à 350 bar : 2,7 à 109 kN

Vérin fileté double effet FD

Double effet
Force maxi à 350 bar : 11 à 109 kN

Vérin cartouche simple effet – tête hexagonale CSH

Simple effet - rappel par ressort - tête hexagonale
Force maxi à 350 bar : 2,7 à 109 kN

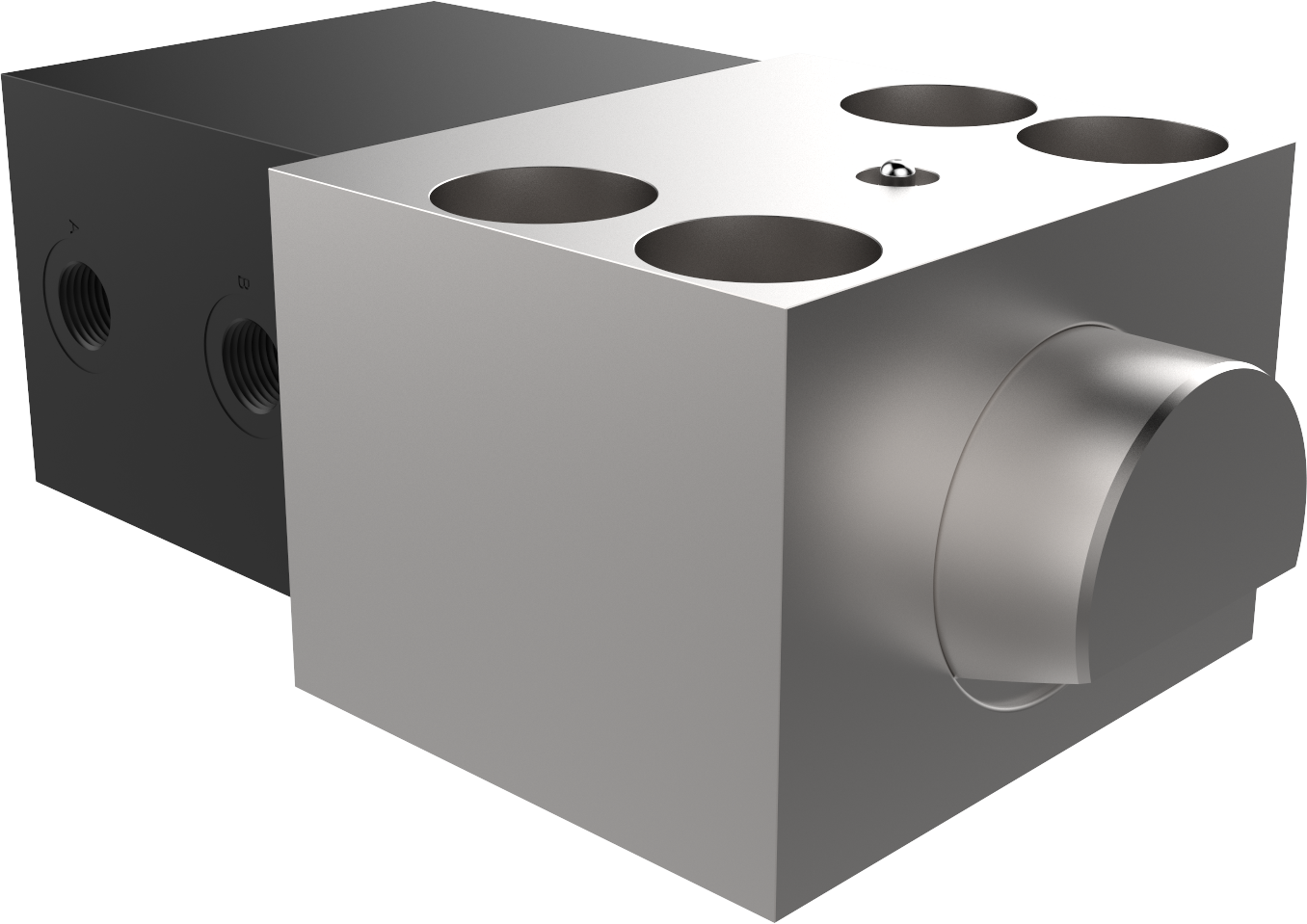

Elément de serrage à coin KSM

Double effet sans contrôle de position
Force de bridage de 25kN à 630 kN
