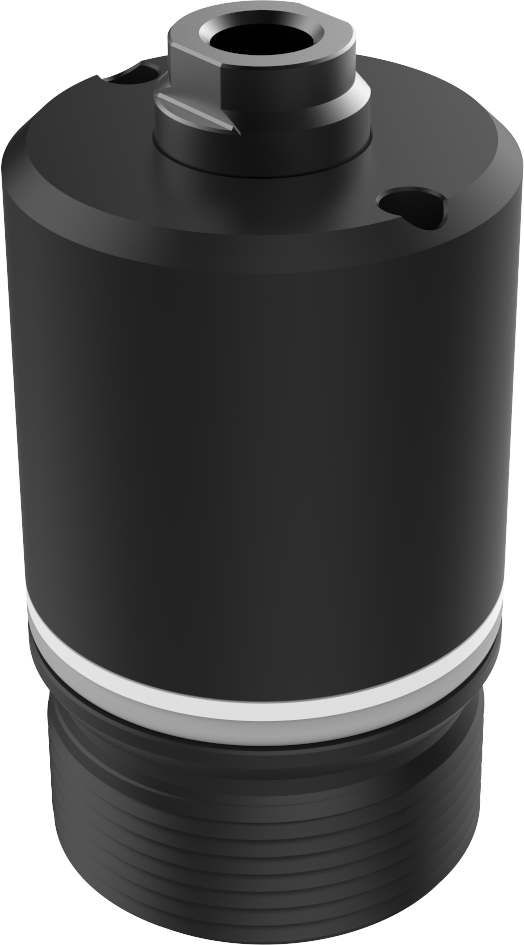

Vérin cartouche simple effet – rappel par ressort CS

Simple effet - rappel par ressort
Force maxi à 350 bar : 2,7 à 109 kN

Caractéristiques

• cartouche à visser
• alimentation directe dans le bloc
• rappel par ressort
• extrémité de tige bombée ou taraudée avec méplats
• livré avec joint torique et bague anti-extrusion

Conception

• corps en acier traité anti-corrosion
• piston en acier traité

Nota

L’utilisation des vérins simple effet est déconseillée en présence de fluide de coupe. Nous conseillons dans ce cas le type CD ou CDD.

Imprimer cette fiche

Vérin cartouche simple effet – rappel par ressort CS : Vérin linéaire - Quiri - 2

Référence des pochettes de joint nitrile pour CS : 11* ***/900
Référence des pochettes de joint Viton™ pour CS. V : 11* ***/960

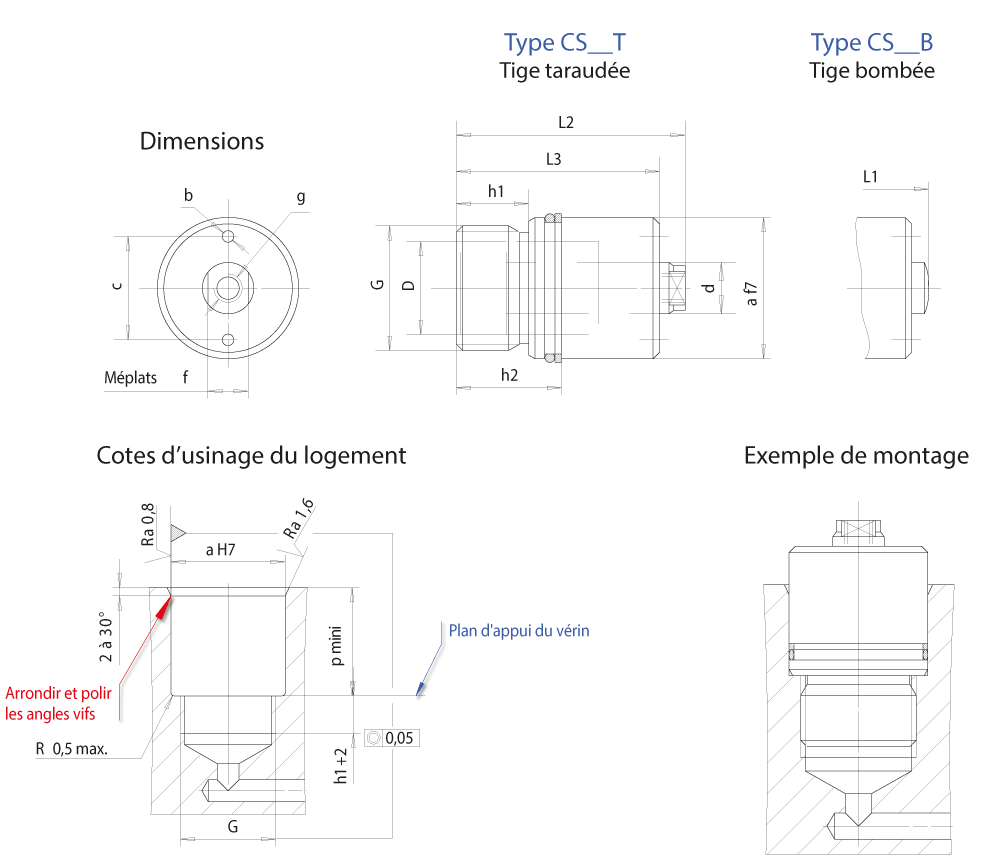

Force à 350 bar	Course	Section poussée	Piston øD	Tige ød	Type	Référence
Force à 350 bar	Course	Section poussée	Piston øD	Tige ød	Type	Référence	L1	L2	L3	h1	h2	øa	øb	c	f	G	g	p mini
kN	mm	cm²	mm	mm			mm	mm	mm	mm	mm	mm	mm	mm	mm			mm
2,7	10	0,78	10	5	CS 5 B	111 100/000	37	40	35	12	17	16	2	12,5	–	M15 x 1,5	M3 lg. 6	9	3D
2,7	10	0,78	10	5	CS 5 T	111 100/100	37	40	35	12	17	16	2	12,5	–	M15 x 1,5	M3 lg. 6	9	3D
7	12	2,0	16	8	CS 10 B	111 101/000	47	50	44	13	20	24	3	18	–	M22 x 1,5	M5 lg. 10	11	3D
7	12	2,0	16	8	CS 10 T	111 101/100	47	50	44	13	20	24	3	18	–	M22 x 1,5	M5 lg. 10	11	3D
11	12	3,14	20	10	CS 15 B	111 102/000	51	54	47	14	21	28	4	22	8	M26 x 1,5	M6 lg.12	11	3D
11	12	3,14	20	10	CS 15 T	111 102/100	51	54	47	14	21	28	4	22	8	M26 x 1,5	M6 lg.12	11	3D
17,1	16	4,9	25	14	CS 25 B	111 103 /000	59	62	55	16	25	34	4	28	11	M32 x 1,5	M8 lg. 12	13	3D
17,1	16	4,9	25	14	CS 25 T	111 103/100	59	62	55	16	25	34	4	28	11	M32 x 1,5	M8 lg. 12	13	3D
28	16	8,0	32	16	CS 40 B	111 104/000	64	67	59	17	25	42	5	32	13	M40 x 1,5	M10 lg. 15	12	3D
28	16	8,0	32	16	CS 40 T	111 104/100	64	67	59	17	25	42	5	32	13	M40 x 1,5	M10 lg. 15	12	3D
44	20	12,56	40	20	CS 65 B	111 105/000	86	89	80,5	22	34	52	6	40	17	M50 x 1,5	M12 lg. 20	16	3D
44	20	12,56	40	20	CS 65 T	111 105/100	86	89	80,5	22	34	52	6	40	17	M50 x 1,5	M12 lg. 20	16	3D
68,7	20	19,62	50	25	CS 100 B	112 090/000	89	92	81	28	37	64	8	48	19	M62 x 1,5	M16 lg. 22	13	3D
68,7	20	19,62	50	25	CS 100 T	112 090/100	89	92	81	28	37	64	8	48	19	M62 x 1,5	M16 lg. 22	13	3D
109	25	31,15	63	32	CS 160 B	112 091/000	104	108	95	30	41	80	10	62	24	M78 x 1,5	M20 lg. 30	15	3D
109	25	31,15	63	32	CS 160 T	112 091/100	104	108	95	30	41	80	10	62	24	M78 x 1,5	M20 lg. 30	15	3D
