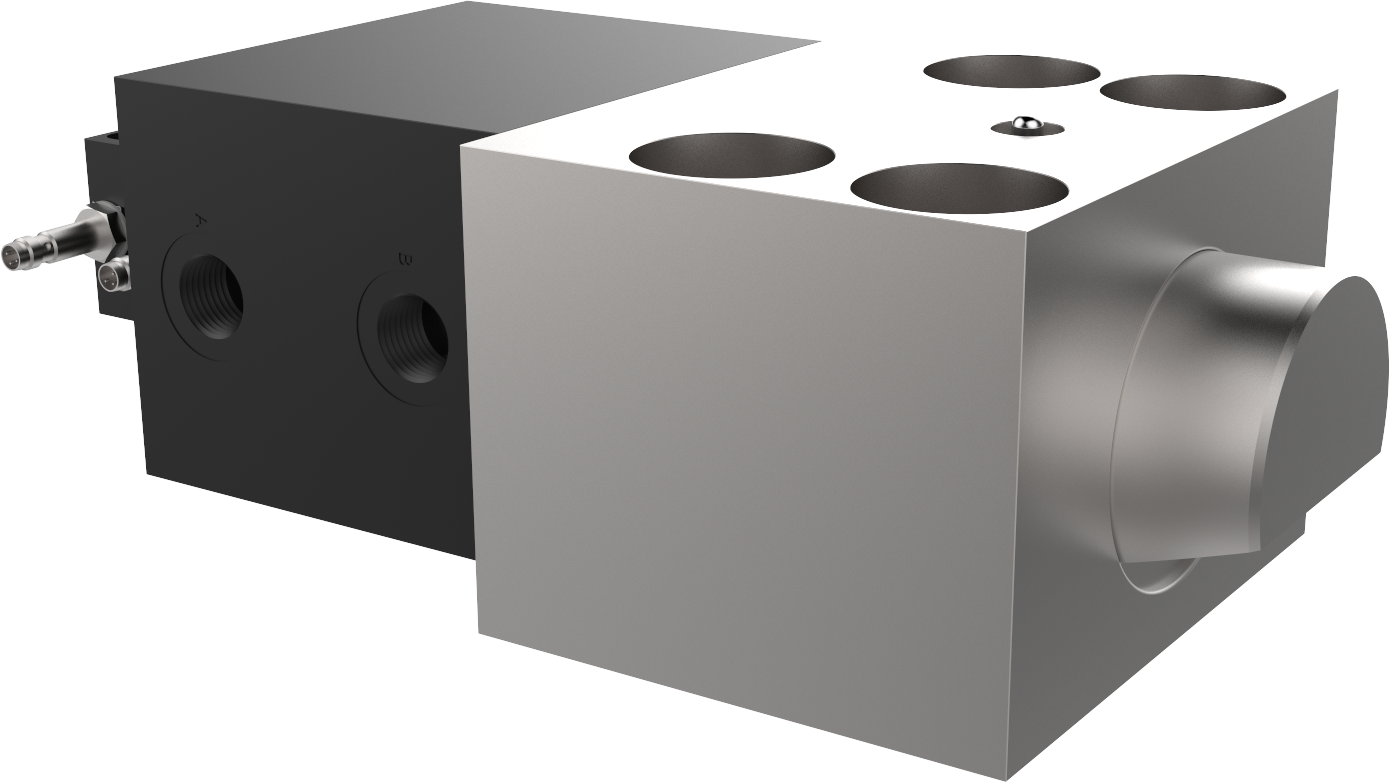

Elément de serrage à coin KSM-P

Double effet avec contrôle de position
Force de bridage de 25kN à 630 kN

Domaine d’application

Les éléments de serrage à blocage par coin, permettent de fixer un montage en toute sécurité et le maintenir hors pression. Ces éléments sont principalement utilisés pour brider des outils de presse ou des montages d’usinage..

Description

Un élément de guidage est fixé par vis sur un vérin bloc double effet.
Le serrage est maintenu grâce à la pente de l’extrémité de la tige, par coincement

Caractéristiques

• course de 20 à 40 mm
• force de serrage jusqu’à 630 kN
• dimensions compactes
• pression de service maxi 275/350 bar
• piston en acier trempé
• version avec contrôle de position

Imprimer cette fiche

Recommandations importantes

En raison des forces de cisaillement qui se produisent lors du serrage par coin, les outils doivent être sécurisés contre les déplacements, par exemple par des goupilles de positionnement ou des butées mécaniques.
Les éléments doivent être protégés contre la pénétration de poussières, copeaux, liquides de refroidissement, etc …
La tige de blocage doit être graissée à intervalles réguliers et doit être fait en position tige rentrée.
Attention : en cas de mauvaise commande, la tige peut se rétracter totalement et l’outil risque de tomber.

Données techniques des capteurs

Fonction de sortie : NO
Connexion : PNP
Distance minimale de détection :13 mm
Température de service : -25° C à +70° C
Tension d’alimentation : 10 à 30 V DC
Ondulation résiduelle max. 15%
Courant d’utilisation nominal : 200 mA
Portée nominale (Sn) : 1,5 mm
Protégé contre les courts circuits
Boîtier Inox
Protection DIN 40050 IP 67..

Elément de serrage à coin KSM-P : Vérin linéaire - Quiri - 2

Force de plaquage maxi	Force de retenue (Vis 8.8)	Pression maxi	Course maxi	Piston øD	Type	Référence

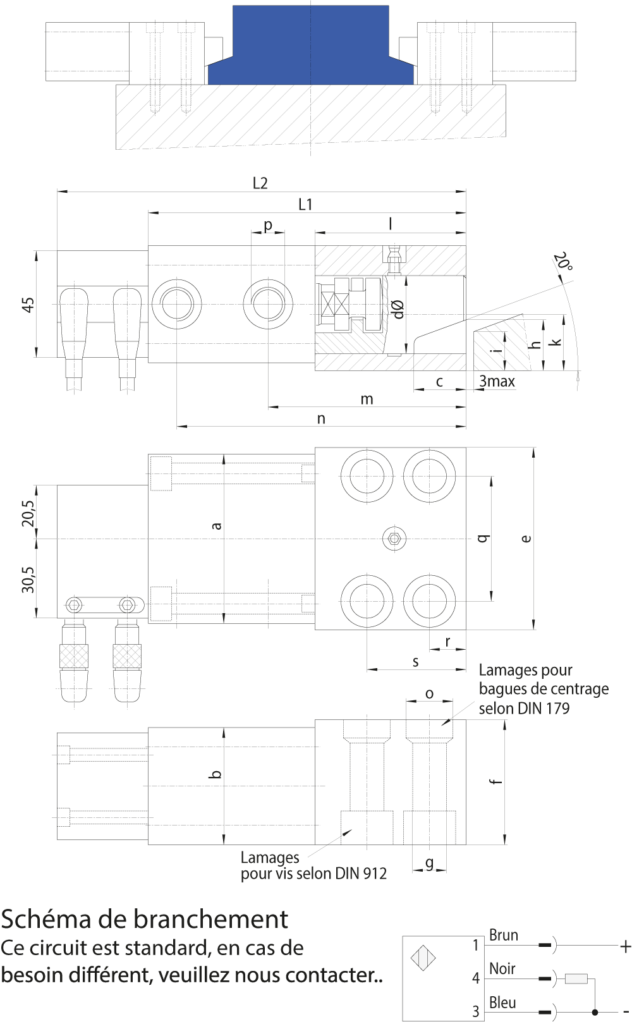

Force de plaquage maxi	Force de retenue (Vis 8.8)	Pression maxi	Course maxi	Piston øD	Type	Référence	a	b	c	d	e	f	g	h	i	k	l	L1	L2	m	n	o ø H7 x Prof.	p ±0,02 pour øo	q	r	s
kN	kN	bar	mm	mm			mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm
25	35	350	20	25	KSM-P-025	M 531-1-025	65	45	20	30	70	48	13	19,5	15	21,5	58	134	169	76	111	18 x 7	G1/4	48	14	38
50	65	275	25	40	KSM-P-040	M 531-1-040	85	63	25	40	95	65	17	23,5	18	28	78	168	211	102	146	26 x 9	G1/4	65	16	46
100	130	350	25	50	KSM-P-050	M 531-1-050	100	75	26	55	120	80	21	30,5	25	37	100	200	245	127	177	30 x 11	G1/4	85	20	58
160	210	350	30	63	KSM-P-063	M 531-1-063	125	95	32	70	150	105	26	37	30	49	125	235	280	151	210	35 x 11	G1/2	106	25	75
250	320	350	32	80	KSM-P-080	M 531-1-080	160	120	40	80	200	125	33	38	30	55	150	270	325	184	246	48 x 13	G1/2	140	26	78
400	520	350	40	100	KSM-P-100	M 531-1-100	200	150	45	100	240	160	39	60	50	75	180	310	365	215	285	55 x 16	G1/2	180	32	95
630	820	350	40	125	KSM-P-125	M 531-1-125	230	180	50	125	280	190	45	70	60	85	225	375	430	272	344	62 x 16	G1/2	210	38	108
