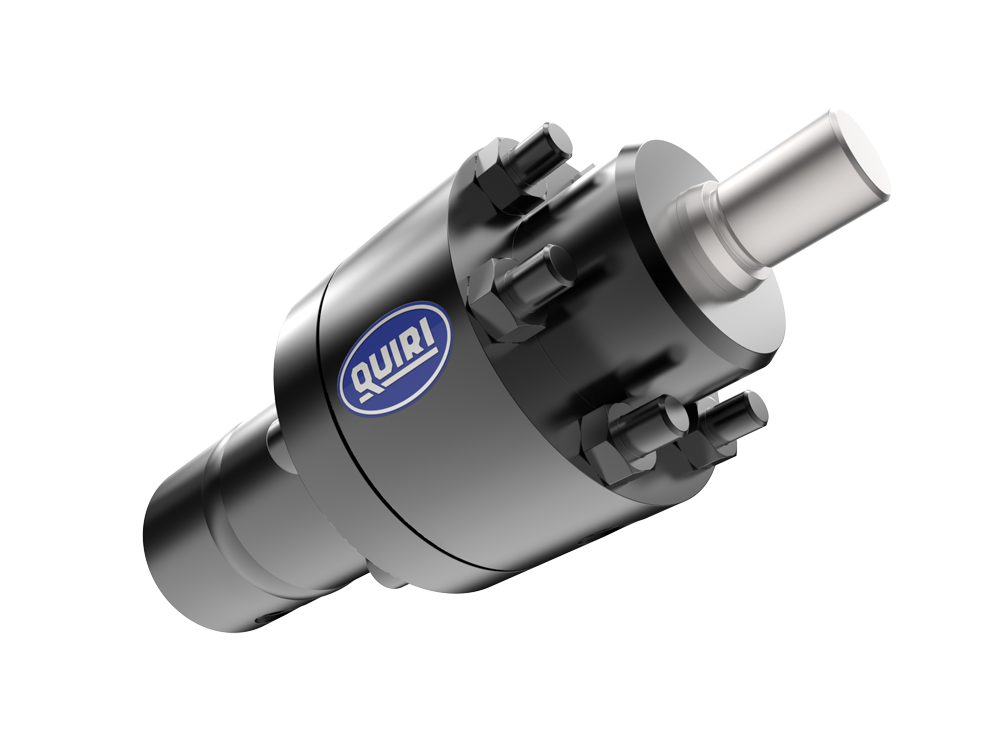

Vérins Série 350V double effet avec Système Auto-Lock

DE.A - 350V

Caractéristiques

Caractéristiques

• Capacité de blocage importante.
• Grande précision de positionnement
• Sécurité positive
• Commande à distance
• Blocage de longue durée ne nécessitant aucun apport d’énergie
• Possibilité d’adaptation des accessoires de la Série 350 V

Imprimer cette fiche

Important : Le dispositif Auto-Lock n’est pas un frein (blocage uniquement à l’arrêt) ; l’effort à bloquer doit se situer rigoureusement dans l’axe du vérin.

Désignation

Vérins Série 350V double effet avec Système Auto-Lock : Vérins hydrauliques 350 bar - Quiri - 2

Encombrements

Vérins Série 350V double effet avec Système Auto-Lock : Vérins hydrauliques 350 bar - Quiri - 3

Alésage A		40	50	63	80	100	125	140
Tige de traction	Ø D	–	28	36	45	56	70	80
	h	–	238	262	310	372	453	507
	a	–	407	447	507	604	715	795
	y	–	437	485	555	665	790	880
Tige différentielle	Ø D	28	36	45	56	70	90	100
	h	235	261	307	365	443	548	597
	a	395	430	492	562	675	810	885
	y	420	460	530	610	736	885	970
b		4	4	4	4	8	8	8
Ø d		80	100	118	140	170	212	236
Ø e		48	58	76	92	115	150	166
Ø f		48	58	74	86	108	136	156
g		25	30	36	45	56	75	85
j		60	60	64	64	74	82	90
k		M18 x 150	M22 x 150	M27 x 2	M33 x 2	M42 x 2	M56 x 2	M64 x 3
m		14	14	14	14	14	16	16
n		32	32	32	32	40	46	50
*Force de blocage en daN (pression de déblocage 500 bar)**
Tige de traction		–	4800	7400	12200	19000	30000	37000
Tige différentielle		4800	7400	12200	19000	30000	48000	60000

* Les forces appliquées au vérin et à ses accessoires (oeilleton, bride, etc…) ne doivent pas dépasser celles qui sont indiquées dans le tableau «Force théorique à 350 bar»

Vérins Série 350V double effet avec Système Auto-Lock : Vérins hydrauliques 350 bar - Quiri - 4

Références

Alésage/Tige	40/28	50/28	50/36	63/36	63/45	80/45	80/56	100/56	100/70	125/70	125/90	140/80	140/100
Fond VN	711010	711011	711012	711013	712015	712016	712017	712018	713012	713013	714005	713014	714006
Fond VO	711006	711007	711008	711009	712011	712012	712013	712014	713009	713010	714003	713011	714004

Force théorique à 350 bar

Alésage	Section	Force en poussée	Tige de traction		Tige différentielle
Alésage	Section	Force en poussée	Section	Force en traction	Section	Force en traction
mm	cm²	10⁴ N	cm²	10⁴ N	cm²	10⁴ N
40	12,56	4,40	–	–	6,40	2,24
50	19,63	6,87	13,47	4,71	9,45	3,30
63	31,17	10,90	20,99	7,34	15,26	5,34
80	50,26	17,57	34,36	12,02	25,63	8,97
100	78,53	27,50	53,90	18,86	40,05	14,01
125	122,71	42,93	84,23	29,48	59,10	20,68
140	153,93	53,90	103,67	36,28	75,39	26,38
