Vérins blocs hydrauliques – BDA Type F1

Pression d’épreuve : 500 bars
Pression d’utilisation maxi : 350 bars

Alimentation sur le dessous.
Trous de fixation avec lamages perpendiculaires à la tige.
clavette fournie
Kits de joints disponibles en stock

Vérins blocs hydrauliques – BDA Type F1 : Vérins blocs hydrauliques BDA - Quiri

Caractéristiques

Caractéristiques

Détection magnétique du piston
Double étanchéité sur tige
Corps monobloc avec alésage galeté
Tige piston monobloc et traitée
Précision de la courses ±0,3mm
La clavette est fournie
Ne pas utiliser le BDA avec des températures supérieures à 115°C
Les capteurs doivent être à une distance de 30mm minimum de toutes sources métalliques

Imprimer cette fiche

Vérins blocs hydrauliques – BDA Type F1 : Vérins blocs hydrauliques BDA - Quiri - 2

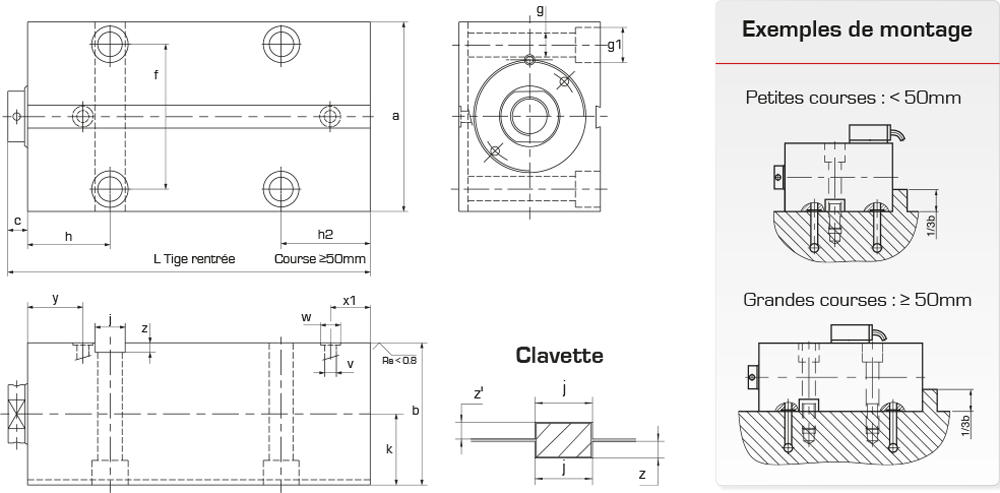

TYPE	Unité	BDA 25	BDA 40	BDA 65	BDA 100	BDA 160
Piston ø	(mm)	25	32	40	50	63
Tige ø	(mm)	16	20	25	32	40
Poussée à 100 bars	(kN)	4,9	8,0	12,5	19,6	31,1
Traction à 100 bars	(kN)	2,9	4,9	7,7	11,6	18,6
a	(mm)	65	75	85	100	125
b	(mm)	45	55	63	75	95
c	(mm)	7	10	10	10	14
f	(mm)	50	55	63	76	95
g	(mm)	8,5	10,5	10,5	13	17
g1 x prof	(mm)	ø14 x 9	ø17 x 11	ø17 x 11	ø19 x 13	ø25 x 17
h	(mm)	33	38	40	44	50
h2 (Course=>50mm)	(mm)	40	42	44	47	60
j	(mm)	10	12	12	16	20
k	(mm)	22,5	27,5	31,5	37,5	47,5
v	(mm)	4	5	6	6	8
w x prof	(mm)	9,8 x 1,1	9,8 x 1,1	9,8 x 1,1	10,8 x 1,1	13,8 x 1,5
x1	(mm)	21,5	25	27	30	35
y	(mm)	21	25	27	29,5	32
z	(mm)	2	3	3	5	5
z’ (+0,1 0)	(mm)	6	5	5	5	7
Dimension des joints	(mm)	7 x 1,5	7 x 1,5	7 x 1,5	8 x 1,5	10 x 2
Course	(mm)	20	25	25	25	30
Longueur totale (L)	(mm)	85	100	106	117	135
Course	(mm)	50	50	50	50	63
Longueur totale (L)	(mm)	115	125	131	142	168
Course	(mm)	100	100	100	100	100
Longueur totale (L)	(mm)	165	175	181	192	205
Course	(mm)	160	160	160	160	160
Longueur totale (L)	(mm)	228	238	244	255	269
Course	(mm)	200	200	200	200	200
Longueur totale (L)	(mm)	268	278	284	295	309
Modèle 3D		3D	3D	3D	3D	3D

Extrémités de tiges

Vérins blocs hydrauliques – BDA Type F1 : Vérins blocs hydrauliques BDA - Quiri - 3

TYPE	Unité	BDA 25	BDA 40	BDA 65	BDA 100	BDA 160
ød	(mm)	16	20	25	32	40
B	(mm)	5,8	7,5	8,5	9	12,2
C	(mm)	M10 x 1,5	M12 x 1,75	M16 x 2	M20 x 2,5	M27 x 3
øD	(mm)	10,5	12,5	16,5	21	28
øE	(mm)	15,2	19	24	31	39
K	(mm)	13	17	22	27	36
L	(mm)	18	22	28	36	45
M	(mm)	M14 x 1,5	M16 x 1,5	M20 x 1,5	M27 x 2	M33 x 2
P	(mm)	18	18	25	30	40
Q	(mm)	4	4	7	7	10
