Vis d’accouplement pour BDA

Imprimer cette fiche
Vis d’accouplement pour BDA : Vérins blocs hydrauliques BDA - Quiri

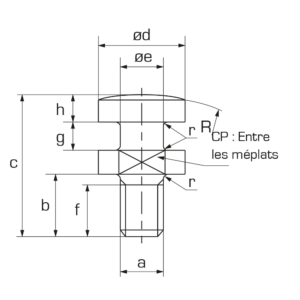

TYPE Unité VA25.10 VA40.12 VA65.16 VA100.20 VA160.27
a M10 M12 M16 M20 M27
b (mm) 14,5 14,5 20 28 39
c (mm) 32 32 40 56 75
ød (mm) 20 20 25 32 40
øe (mm) 10 10 16 18 24
f (mm) 12 12 16 22 32
g (mm) 6,5 6,5 7 10 13
h (mm) 5,5 5,5 6 10 12
r (mm) 1 1 1 1 1,5
R (mm) 320 320 400 500 630
CP (mm) 17 19 24 30 41

Produits compatibles

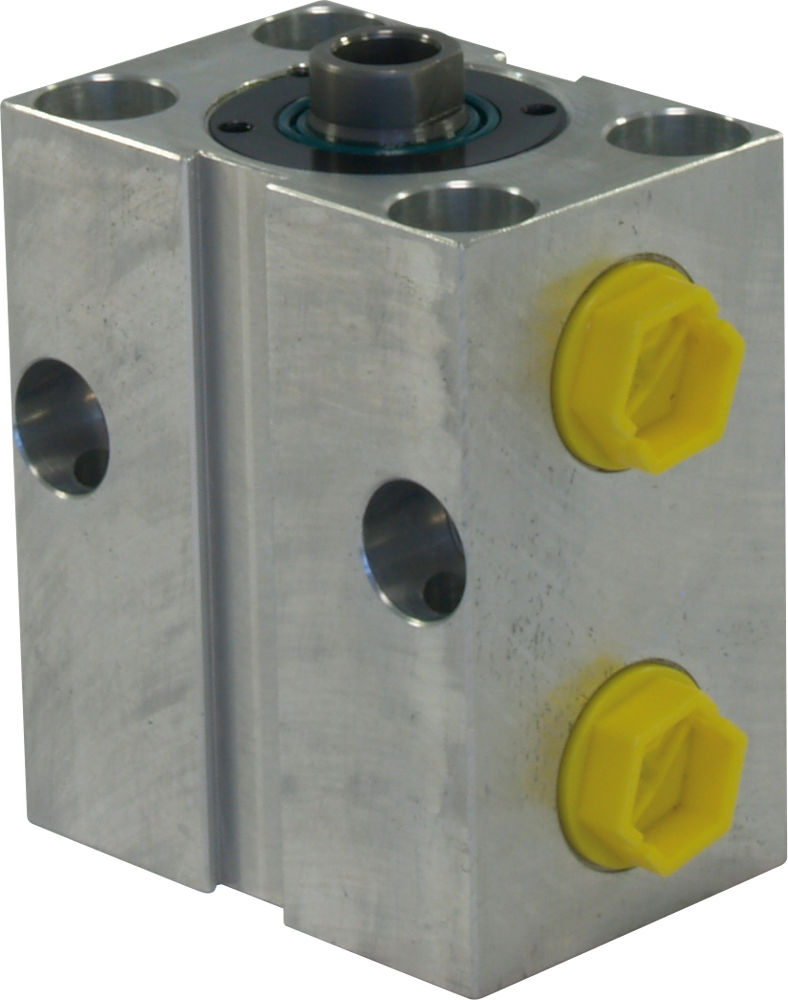

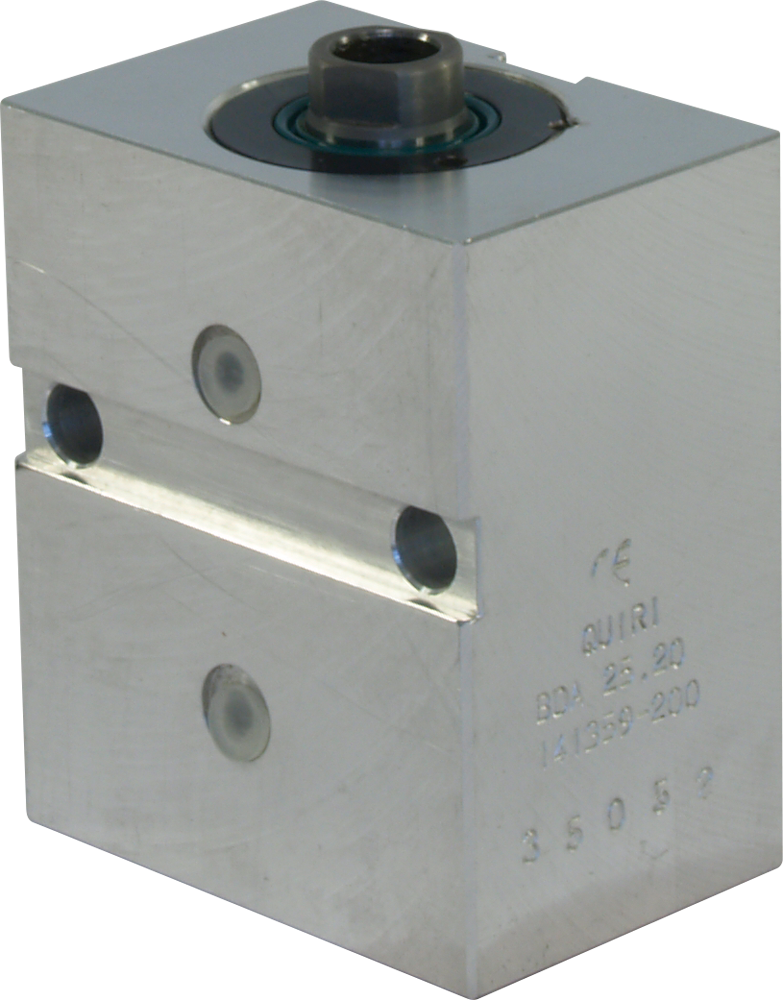

Vérins blocs hydrauliques – BDA Std

Pression d’épreuve : 500 bars
Pression d’utilisation maxi : 350 bars

Vérins blocs hydrauliques – BDA Type F1

Pression d’épreuve : 500 bars
Pression d’utilisation maxi : 350 bars

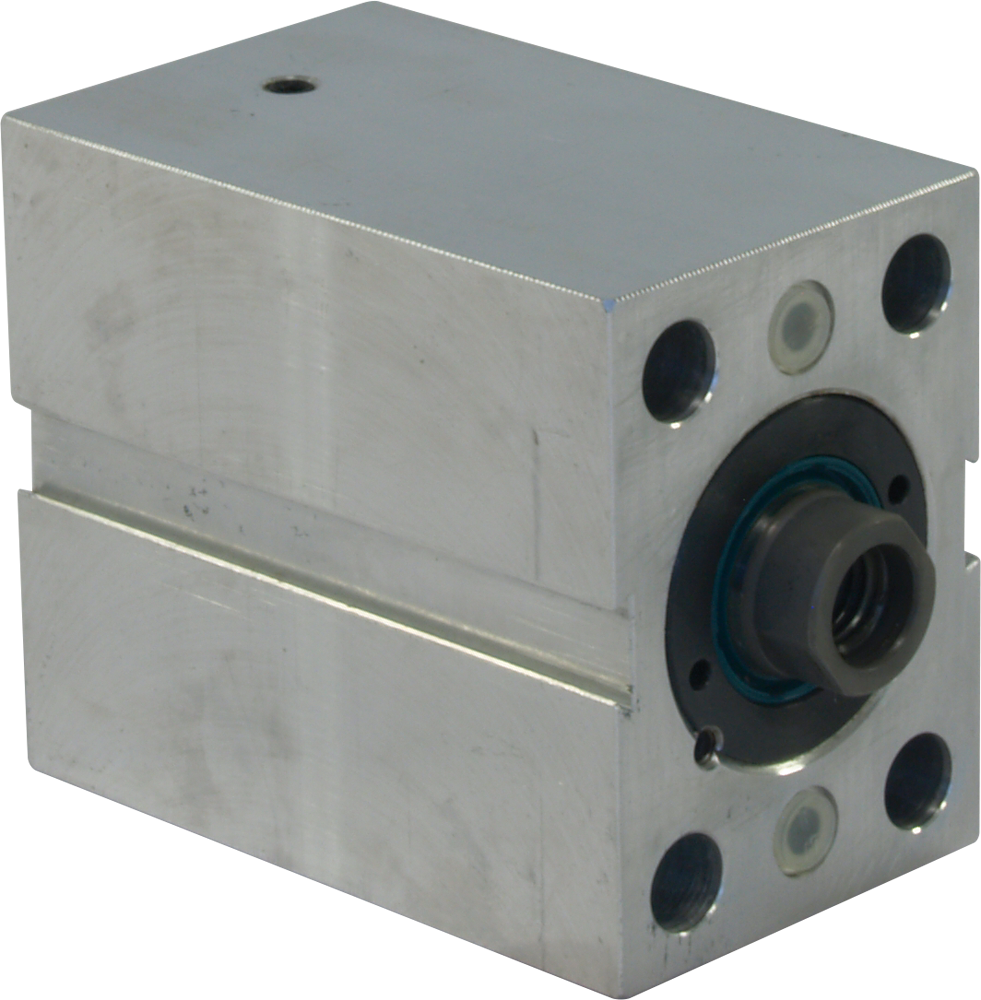

Vérins blocs hydrauliques – BDA Type F2

Pression d’épreuve : 500 bars
Pression d’utilisation maxi : 350 bars

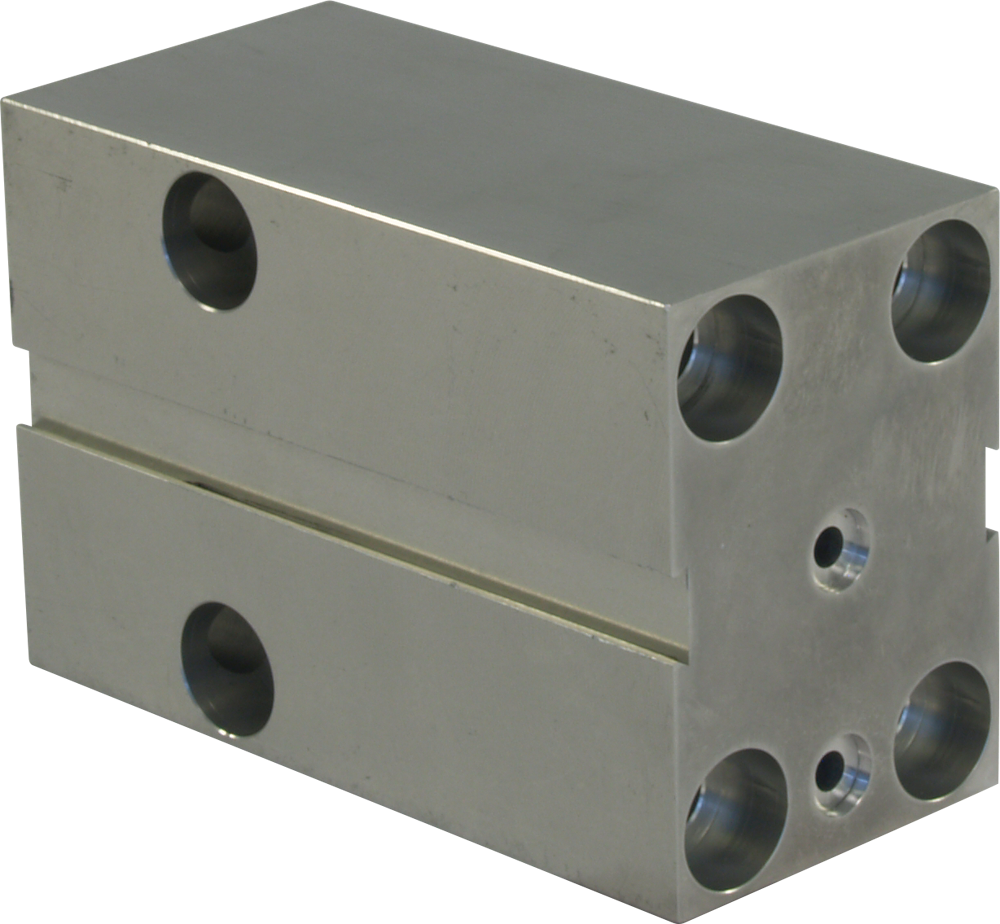

Vérins blocs hydrauliques – BDA Type F3

Pression d’épreuve : 500 bars
Pression d’utilisation maxi : 350 bars

Voir les accessoires similaires

Détecteur magnétique type DM1

Détecteur magnétique type DM2

Détecteur magnétique type DM3 HT

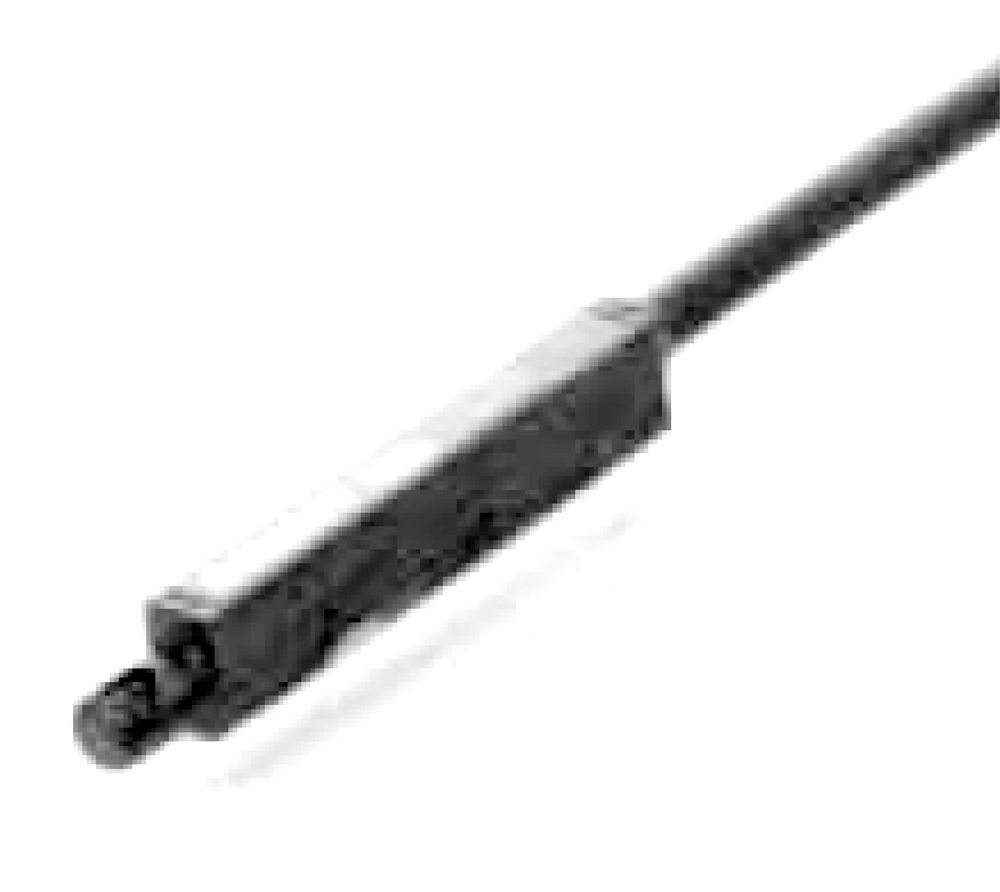

Détecteur magnétique type DM4
