Alimentation sur le devant.
Trous lisses de fixation avec lamages parallèles à la tige.
Kits de joints disponibles en stock
Vérins blocs hydrauliques BDD
Autres produits
Comment choisir son Guide : Vérins blocs hydrauliques BDD ?
Accès produits de Vérins blocs hydrauliques BDD
Accès sélection
Retour vers Vérins blocs hydrauliques

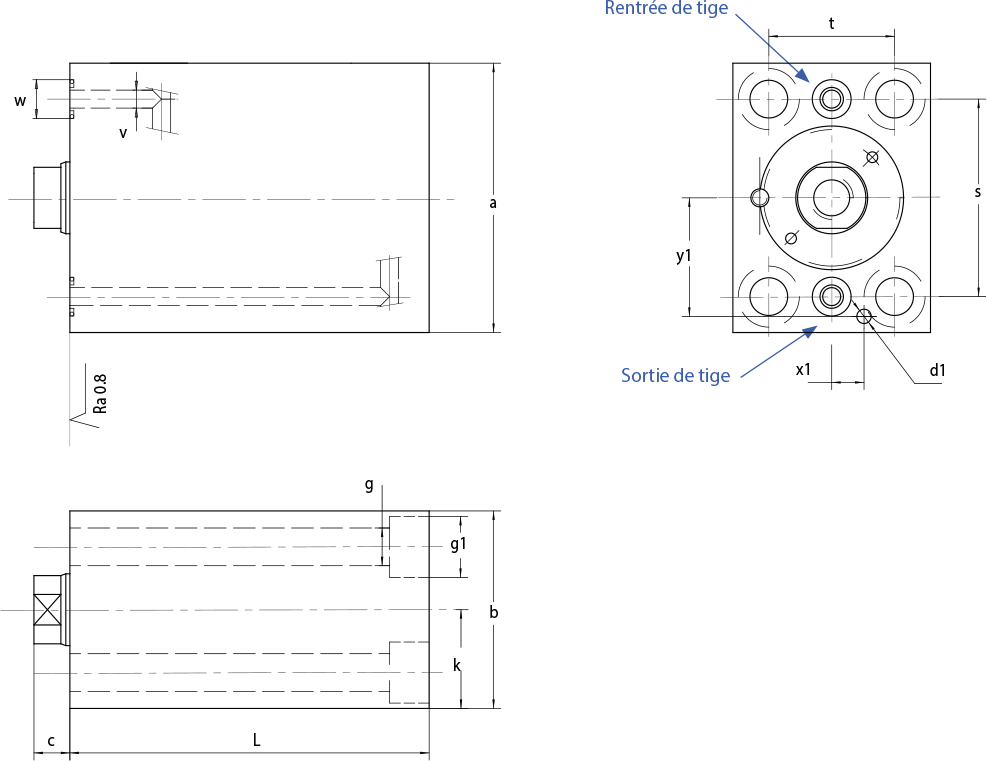

Vérins blocs hydrauliques – BDD Type F2
Pression d’épreuve : 500 bars
Pression d’utilisation maxi : 350 bars
- Double étanchéité sur tige
- Corps monobloc galeté
- Tige piston monobloc traitée
- Courses ± 0,3mm
- Garantie 2 ans ou 400 km (4 millions de cycles pour une course de 50 mm)
| TYPE | Unité | BDD10 | BDD25 | BDD40 | BDD65 | BDD100 | BDD160 |
| Piston | (mm) | 16 | 25 | 32 | 40 | 50 | 63 |
| Tige | (mm) | 10 | 16 | 20 | 25 | 32 | 40 |
| Poussée à 100 bars | (kN) | 2,0 | 4,9 | 8,0 | 12,5 | 19,6 | 31,1 |
| Traction à 100 bars | (kN) | 1,2 | 2,9 | 4,9 | 7,7 | 11,6 | 18,6 |
| a | (mm) | 60 | 65 | 75 | 85 | 100 | 125 |
| b | (mm) | 35 | 45 | 55 | 63 | 75 | 95 |
| c | (mm) | 6 | 7 | 10 | 10 | 10 | 14 |
| g | (mm) | 6,5 | 8,5 | 10,5 | 10,5 | 13 | 17 |
| g1 x prof | (mm) | ø11 x 6,5 | ø14 x 9 | ø17 x 11 | ø17 x 11 | ø19 x 13 | ø25 x 17 |
| k | (mm) | 17,5 | 22,5 | 27,5 | 31,5 | 37,5 | 47,5 |
| s | (mm) | 40 | 50 | 55 | 63 | 76 | 95 |
| t | (mm) | 22 | 30 | 35 | 40 | 45 | 65 |
| øv | (mm) | 3,5 | 4 | 5 | 6 | 6 | 8 |
| øw x prof | (mm) | 9,8 x 1,1 | 9,8 x 1,1 | 9,8 x 1,1 | 9,8 x 1,1 | 10,8 x 1,1 | 13,8 x 1,5 |
| Course | (mm) | 16 | 20 | 25 | 25 | 25 | 30 |
| Longueur Corps (L) | (mm) | 56 | 64 | 75 | 79 | 90 | 102 |
| Course | (mm) | 50 | 50 | 50 | 50 | 50 | 63 |
| Longueur Corps (L) | (mm) | 91 | 94 | 100 | 104 | 115 | 135 |
| Course | (mm) | – | 100 | 100 | 100 | 100 | 100 |
| Longueur Corps (L) | (mm) | – | 144 | 150 | 154 | 165 | 172 |
| Modèle 3D | 3D | 3D | 3D | 3D | 3D | 3D |
Extrémités de tiges
| TYPE | Unité | BDD10 | BDD25 | BDD40 | BDD65 | BDD100 | BDD160 |
| ød | (mm) | 10 | 16 | 20 | 25 | 32 | 40 |
| B | (mm) | 4,5 | 5,8 | 7,5 | 8,5 | 9 | 12,2 |
| C | (mm) | M6 | M10 | M12 | M16 | M20 | M27 |
| øD | (mm) | 6,3 | 10,5 | 12,5 | 16,5 | 21 | 28 |
| øE | (mm) | 9,2 | 15,2 | 19 | 24 | 31 | 39 |
| K | (mm) | 8 | 13 | 17 | 22 | 27 | 36 |
| L | (mm) | 14 | 18 | 22 | 28 | 36 | 45 |
| M | (mm) | M8 x 1 | M14 x 1,5 | M16 x 1,5 | M20 x 1,5 | M27 x 2 | M33 x 2 |
| P | (mm) | 15 | 18 | 18 | 25 | 30 | 40 |
| Q | (mm) | 3 | 4 | 4 | 7 | 7 | 10 |
