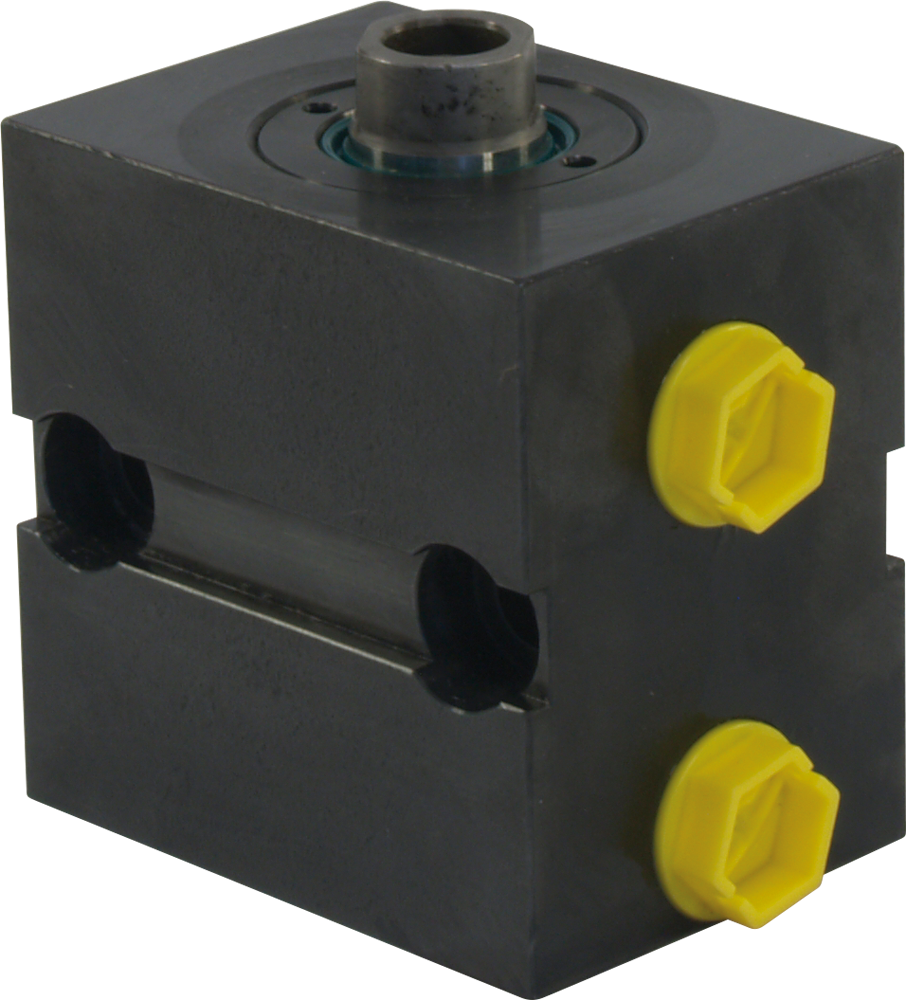

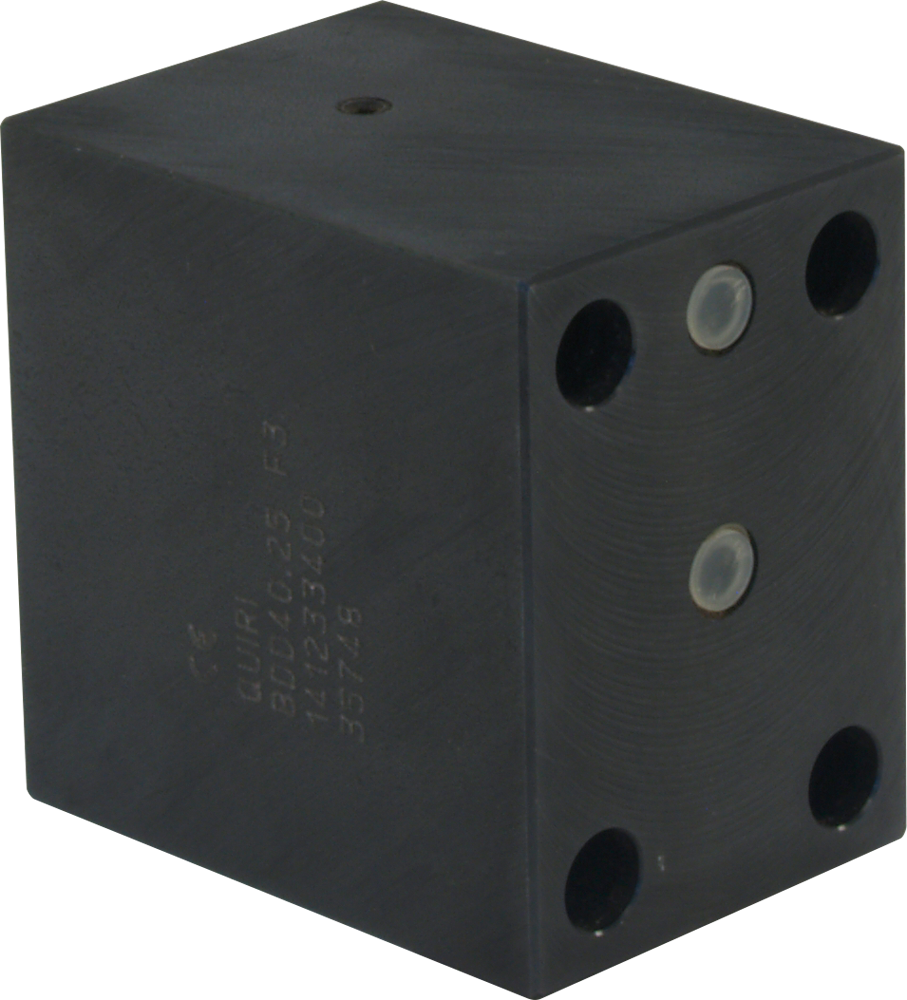

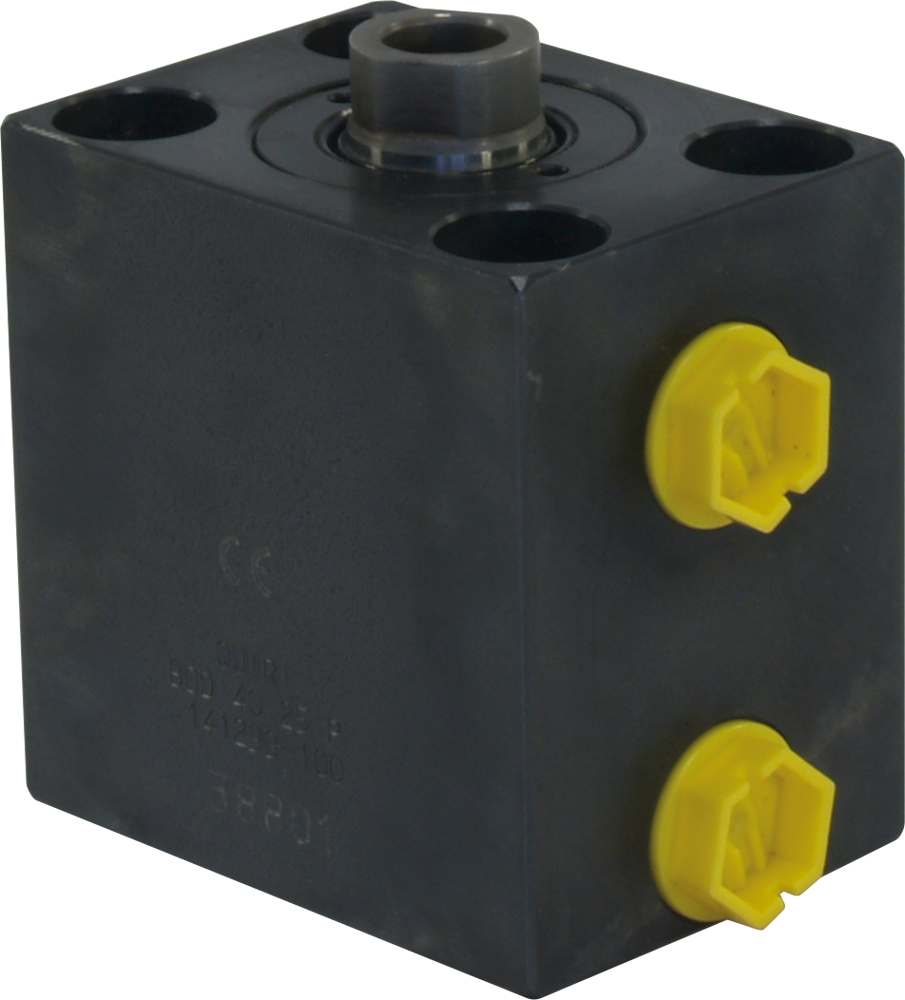

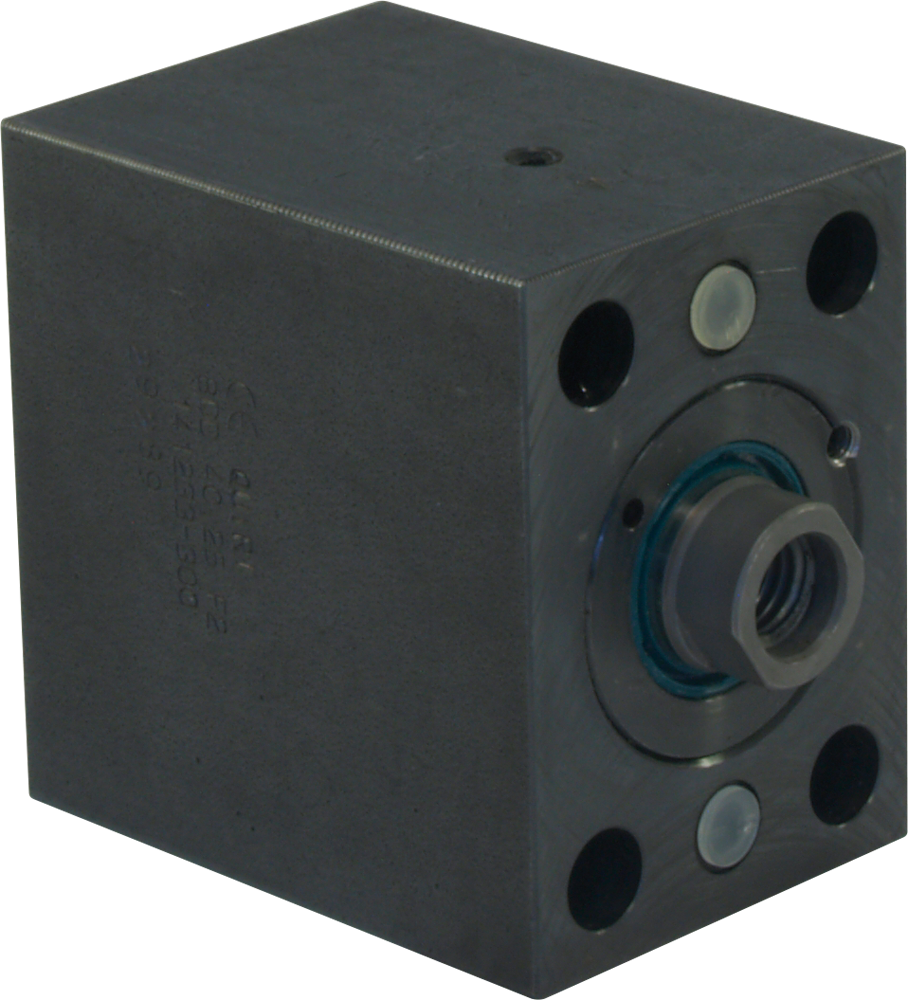

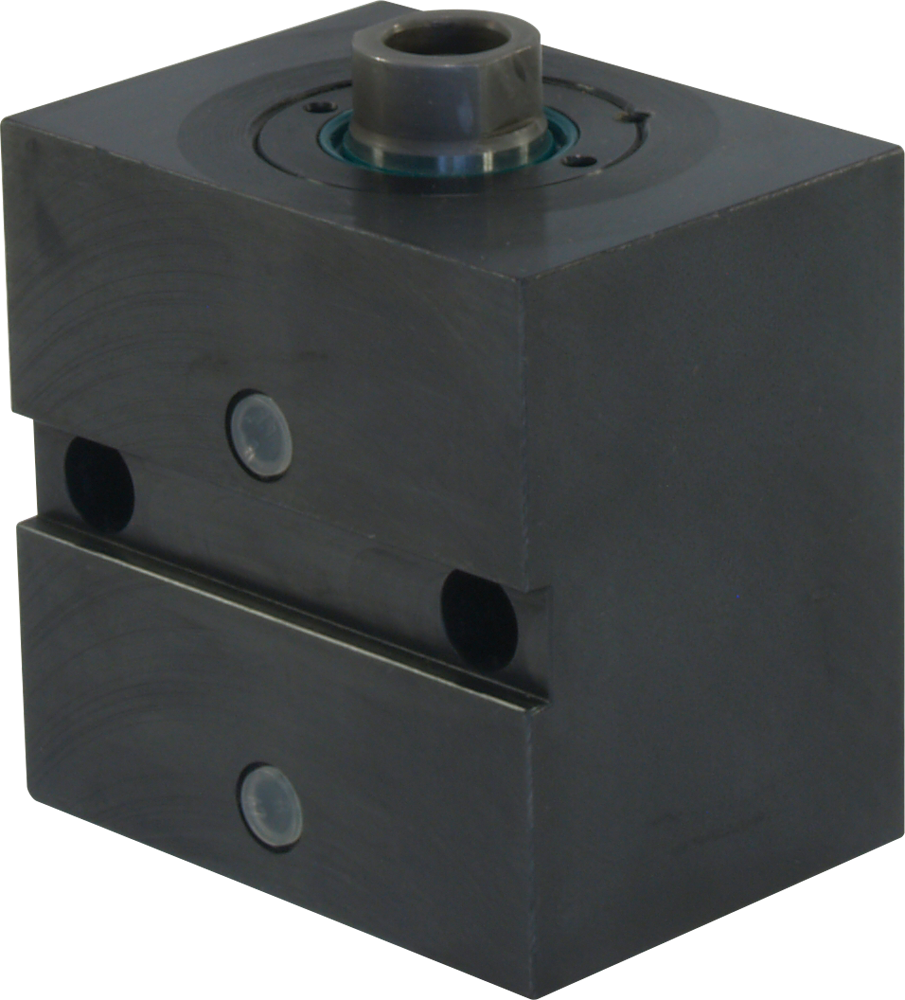

Vérins blocs hydrauliques – BDD Type DG

Pression d’épreuve : 500 bars
Pression d’utilisation maxi : 350 bars

Alimentation taraudée.
Trous lisses de fixation avec lamages perpendiculaires à la tige. Rainure de clavette sur les deux faces permettant une alimentation à droite ou à gauche.
Clavette fournie
Kits de joints disponibles en stock

Vérins blocs hydrauliques – BDD Type DG : Vérins blocs hydrauliques BDD - Quiri

Caractéristiques

Caractéristiques

Double étanchéité sur tige
Corps monobloc galeté
Tige piston monobloc traitée
Courses ± 0,3mm
Garantie 2 ans ou 400 km (4 millions de cycles pour une course de 50 mm)

Imprimer cette fiche

Vérins blocs hydrauliques – BDD Type DG : Vérins blocs hydrauliques BDD - Quiri - 2

TYPE	Unité	BDD10	BDD25	BDD40	BDD65	BDD100	BDD160
Piston	(mm)	16	25	32	40	50	63
Tige	(mm)	10	16	20	25	32	40
Poussée à 100 bars	(kN)	2,0	4,9	8,0	12,5	19,6	31,1
Traction à 100 bars	(kN)	1,2	2,9	4,9	7,7	11,6	18,6
a	(mm)	60	65	75	85	100	125
b	(mm)	35	45	55	63	75	95
c	(mm)	6	7	10	10	10	14
f	(mm)	30	50	55	63	76	95
g	(mm)	6,5	8,5	10,5	10,5	13	17
g1 x prof	(mm)	ø11 x 6,5	ø14 x 9	ø17 x 11	ø17 x 11	ø19 x 13	ø25 x 17
h	(mm)	30	33	38	40	44	50
j	(mm)	8	10	12	12	16	20
k	(mm)	17,5	22,5	27,5	31,5	37,5	47,5
n	(mm)	16,5	18	22	24	27	26
p		G1/4	G1/4	G1/4	G1/4	G1/4	G1/2
z	(mm)	2	2	3	3	5	5
z’	(mm)	4	6	5	5	5	7
Course	(mm)	16	20	25	25	25	30
Longueur Corps (L)	(mm)	56	64	75	79	90	102
Entraxe Alim. (m)	(mm)	28,5	35	42	44	50	59
Course	(mm)	50	50	50	50	50	63
Longueur Corps (L)	(mm)	91	94	100	104	115	135
Entraxe Alim. (m)	(mm)	63,5	65	67	69	75	92
Course	(mm)	–	100	100	100	100	100
Longueur Corps (L)	(mm)	–	144	150	154	165	172
Entraxe Alim. (m)	(mm)	–	115	117	119	125	129
Modèle 3D		3D	3D	3D	3D	3D	3D

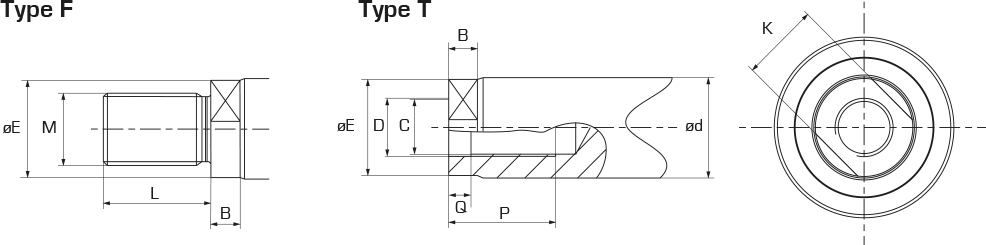

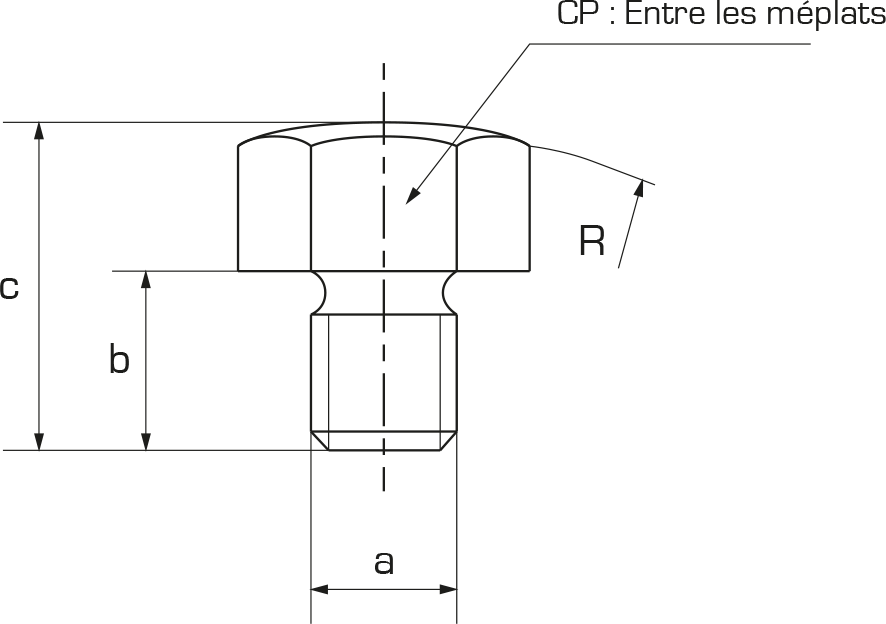

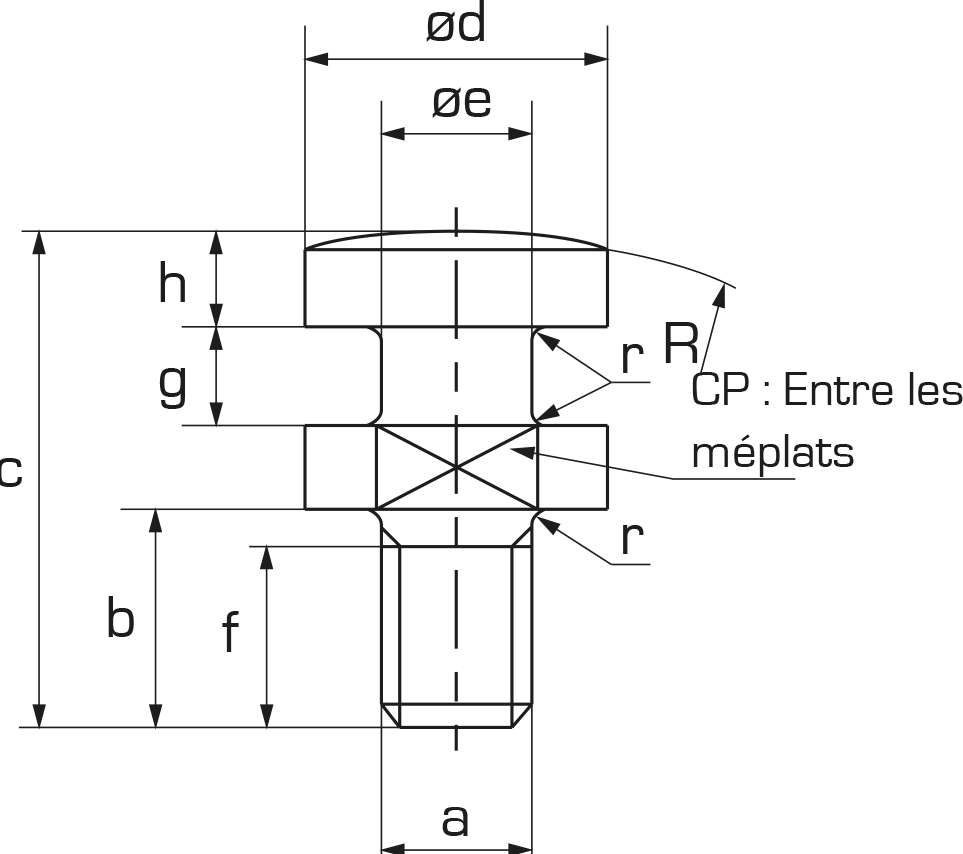

Extrémités de tiges

Vérins blocs hydrauliques – BDD Type DG : Vérins blocs hydrauliques BDD - Quiri - 3

TYPE	Unité	BDD10	BDD25	BDD40	BDD65	BDD100	BDD160
ød	(mm)	10	16	20	25	32	40
B	(mm)	4,5	5,8	7,5	8,5	9	12,2
C	(mm)	M6	M10	M12	M16	M20	M27
øD	(mm)	6,3	10,5	12,5	16,5	21	28
øE	(mm)	9,2	15,2	19	24	31	39
K	(mm)	8	13	17	22	27	36
L	(mm)	14	18	22	28	36	45
M	(mm)	M8 x 1	M14 x 1,5	M16 x 1,5	M20 x 1,5	M27 x 2	M33 x 2
P	(mm)	15	18	18	25	30	40
Q	(mm)	3	4	4	7	7	10
