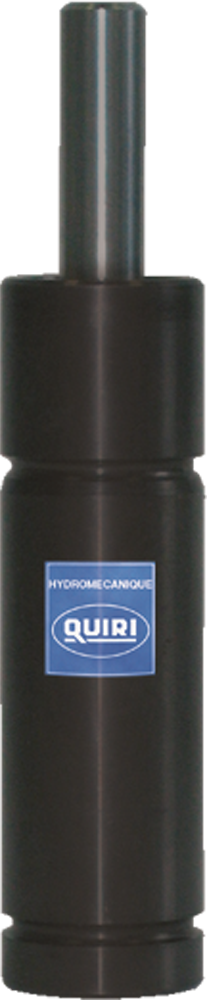

RG 19

Diamètre : 19

Caractéristiques

Caractéristiques

• Diamètre du corps : 19 mm
• Valve de gonflage dans le fond
• Non reliables
• Différents efforts possibles en fonction de la pression de gonflage

Imprimer cette fiche

RG 19 : Micro ressorts à gaz - Quiri - 2

RG 19 : Micro ressorts à gaz - Quiri - 3

RG 19 : Micro ressorts à gaz - Quiri - 4

Type	Force daN	Course C mm	Référence	Pression MPa (bar)	Force F1 N*	Force F2 N*	LR mm	LC mm	Couleur
RG 19	30	7	442180/500	6 (60)	310	360	56	49	vert
		10	442181/500			380	62	52
		15	442182/500			390	72	57
		16	442183/500			390	74	58
		25	442184/500			400	92	67
		38	442185/500			410	118	80
		50	442186/500			420	142	92
		63.5	442187/500			430	172	108.5
		80	442188/500			430	205	125
		100	442189/500			430	245	145
		125	442190/500			430	295	170
	50	7	442180/600	10 (100)	510	580	56	49
		10	442181/600			620	62	52	bleu
		15	442182/600			630	72	57
		16	442183/600			640	74	58
		25	442184/600			650	92	67
		38	442185/600			670	118	80
		50	442186/600			690	142	92
		63.5	442187/600			700	172	108.5
		80	442188/600			700	205	125
		100	442189/600			700	245	145
		125	442190/600			710	295	170
	70	7	442180/700	14 (140)	710	810	56	49	rouge
		10	442181/700			860	62	52
		15	442182/700			880	72	57
		16	442183/700			890	74	58
		25	442184/700			900	92	67
		38	442185/700			940	118	80
		50	442186/700			950	142	92
		63.5	442187/700			970	172	108.5
		80	442188/700			980	205	125
		100	442189/700			970	245	145
		125	442190/700			980	295	170
	90	7	442180/400	18 (180)	910	1 040	56	49	jaune
		10	442181/400			1 100	62	52
		15	442182/400			1 130	72	57
		16	442183/400			1 140	74	58
		25	442184/400			1 160	92	67
		38	442185/400			1 200	118	80
		50	442186/400			1 220	142	92
		63.5	442187/400			1 240	172	108.5
		80	442188/400			1 250	205	125
		100	442189/400			1 240	245	145
		125	442190/400			1 260	295	170
