• Conforme à la directive Européenne PED 97/23EC
• Forces 50 à 300daN
• Course supérieure à 125 mm
• Conçu pour un usage intensif
• Double étanchéité
• Lubrification des anneaux de guidage
• Structure haute résistance (sans soudure)

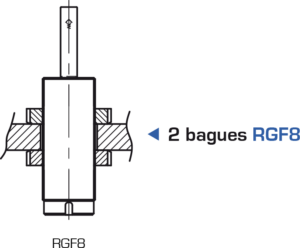

Le client peut fixer le ressort avec des bagues de fixation.
Il faut impérativement commander 2 bagues pour fixer le ressort.
Type | Force
daN |
Course C
mm |
Référence | Pression
MPa (bar) |
Force F1
N* |
Force F2
N* |
LR
mm |
LC
mm |
RG | 300 F | 10 | 442241/000 | 18
(180) (!)
|
3 000 | 5 340 | 70 | 60 |
16 | 442242/000 | 82 | 66 | |||||
25 | 442243/000 | 100 | 75 | |||||
38 | 442246/000 | 126 | 88 | |||||
50 | 442244/000 | 150 | 100 | |||||
63 | 442247/000 | 176 | 113 | |||||
80 | 442245/000 | 210 | 130 | |||||
100 | 442248/000 | 250 | 150 |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
Exemple de commande : RG 300F C50
Kit de rechange : 896527/000
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<18 MPa)
