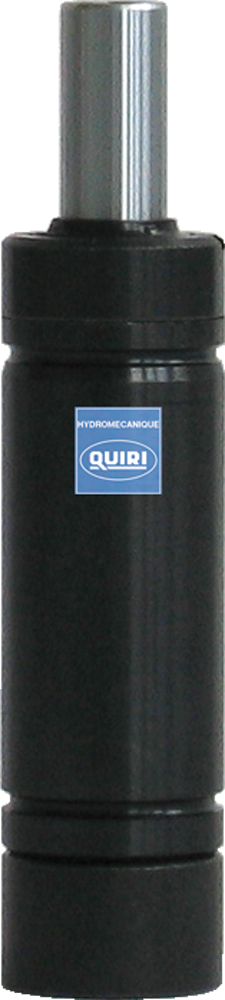

Ressort à gaz RMGE

Diamètre : 25

Caractéristiques

Caractéristiques

• Fond taraudé M8
• Valve de gonflage sur le dessus de la tige
• Non reliable
• Différents efforts possibles en fonction de la pression de gonflage
• Double étanchéité pour un usage intensif

Imprimer cette fiche

Ressort à gaz RMGE : Micro ressorts à gaz - Quiri - 2

Ressort à gaz RMGE : Micro ressorts à gaz - Quiri - 3

Ressort à gaz RMGE : Micro ressorts à gaz - Quiri - 4

Ressort à gaz RMGE : Micro ressorts à gaz - Quiri - 5

Type	Force	Course C	Référence	Pression	Force F1	Force F2	LR	LC	Couleur	Modèle 3D
Type	daN	mm	Référence	MPa (bar)	N *	N *	mm	mm	Couleur	Modèle 3D
RMGE	50	10	442061/300-S	4.5 (45)	510	660	80	70	vert	3D
		16	442062/300-S			690	92	76		3D
		25	442063/300-S			720	110	85		3D
		38	442066/300-S			720	136	98		3D
		50	442064/300-S			720	160	110		3D
		63	442067/300-S			720	186	123		3D
		80	442065/300-S			730	220	140		3D
		100	442068/300-S			720	260	160		3D
		125	442069/300-S			720	310	185		3D
	100	10	442071/300-S	9 (90)	1 020	1 320	80	70	bleu
		16	442072/300-S			1 380	92	76
		25	442073/300-S			1 430	110	85
		38	442076/300-S			1 430	136	98
		50	442074/300-S			1 430	160	110
		63	442077/300-S			1 430	186	123
		80	442075/300-S			1 450	220	140
		100	442078/300-S			1 440	260	160
		125	442079/300-S			1 440	310	185
	150	10	442081/300-S	13.5 (135)	1 530	1 980	80	70	rouge
		16	442082/300-S			2 070	92	76
		25	442083/300-S			2 140	110	85
		38	442086/300-S			2 150	136	98
		50	442084/300-S			2 140	160	110
		63	442087/300-S			2 140	186	123
		80	442085/300			2 170	220	140
		100	442088/300			2 160	260	160
		125	442089/300			2 160	310	185
	200	10	442091/300	18 (180)	2 040	2 640	80	70	jaune
		16	442092/300			2 760	92	76
		25	442093/300			2 850	110	85
		38	442096/300			2 860	136	98
		50	442094/300			2 850	160	110
		63	442097/300			2 860	186	123
		80	442095/300			2 890	220	140
		100	442098/300			2 880	260	160
		125	442099/300			2 870	310	185

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa

Exemple de commande : RMGE 100 C50

REMARQUE : La hauteur des RMGE est supérieure de 15mm à celle des ressorts du type RMG standard.

Kit de rechange : Non réparable.

Accessoires du produit

RMGF 51

841078/000

RMGF 52

4 trous - 841077/000

RMGF 52

2 trous - 841241/000
