Ressort à gaz RGP 500

• Diamètre du corps : de 19 à 150 mm
• Course : de 7 à 125 mm
• Force : de 170 à 9500daN (9.5t)
• Taille très compacte
• Conception solide (sans soudure)

Imprimer cette fiche
Ressort à gaz RGP 500 : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 2
Ressort à gaz RGP 500 : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 3
Ressort à gaz RGP 500 : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 4
Ressort à gaz RGP 500 : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 5

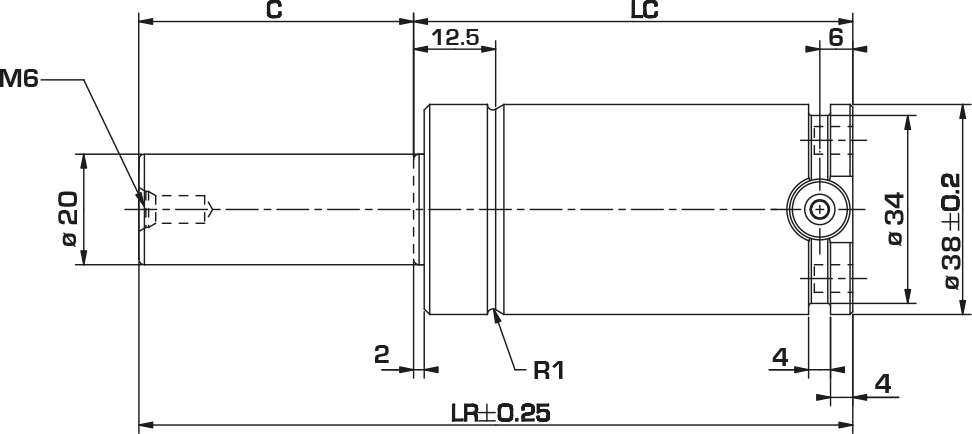

Type Force Course C Référence ISO Pression Force F1 Force F2 LR LC Masse Modèle 3D
daN mm MPa (bar) N* N* mm mm Kg
RGP 500 10 443261/000-S X 15

(150)

(!)

4 720 7 260 50 40 0.257 3D
13 443262/000-S X 7 510 56 43 0.308 3D
16 443264/000-S X 7 370 62 46 0.359 3D
19 443265/000-S 7 530 68 49 0.410 3D
25 443266/000-S X 7 540 80 55 0.461 3D
32 443267/000-S 7 520 94 62 0.512 3D
38 443268/000-S X 7 530 106 68 0.563 3D
50 443269/000-S X 7 660 130 80 0.614 3D
63 443270/000-S X 7 630 156 93 0.665 3D
75 443271/000-S 7 620 180 105 0.716 3D
80 443272/000-S X 7 630 190 110 0.767 3D
100 443273/000-S X 7 660 230 130 0.818 3D
125 443274/000-S X 7 630 280 155 0.869 3D

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa

Exemple de commande : RGP 500 C50
Kit de rechange : 896529/000
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant

Ressort à gaz RGP 500 : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 6

(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)

Ressort à gaz RGP 500 : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 7
