RESSORTS A GAZ GRANDE FORCE RGP
Autres produits
Accès produits de RESSORTS A GAZ GRANDE FORCE RGP
Accès sélection
Retour vers Ressorts à gaz

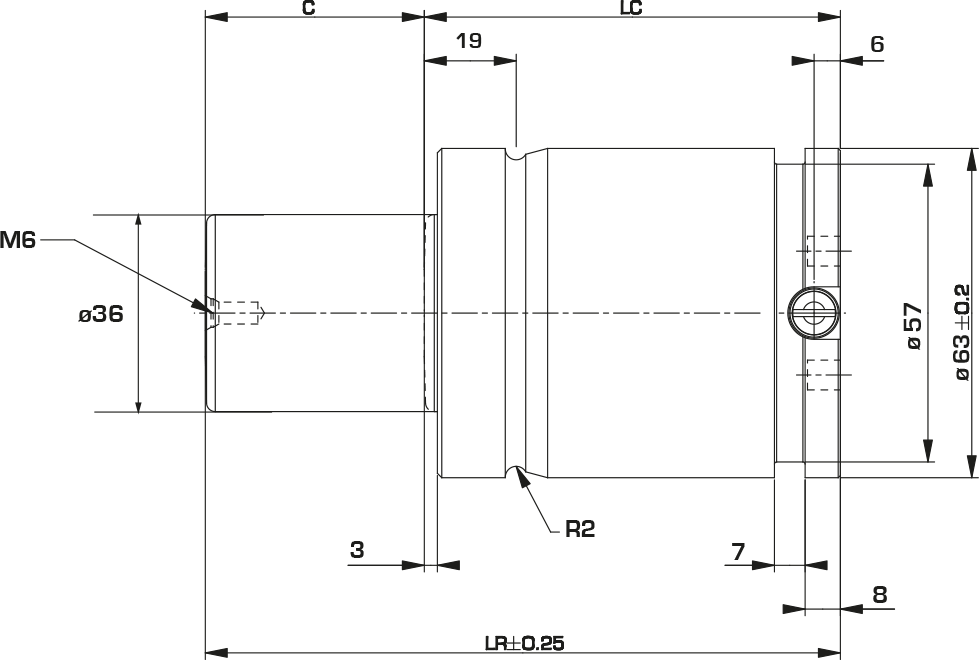

RGP 1500
• Diamètre du corps : de 19 à 150 mm
• Course : de 7 à 125 mm
• Force : de 170 à 9500daN (9.5t)
• Taille très compacte
• Conception solide (sans soudure)
| Type | Force
daN |
Course C
mm |
Référence | ISO | Pression
MPa (bar) |
Force F1
N* |
Force F2
N* |
LR
mm |
LC
mm |
Masse
Kg |
| RGP | 1500 | 13 | 443322/000 | X | 15
(150) (!) |
15 270 | 21 440 | 70 | 57 | 1.00 |
| 16 | 443324/000 | 21 870 | 76 | 60 | 1.04 | |||||
| 19 | 443325/000 | 22 360 | 82 | 63 | 1.10 | |||||
| 25 | 443326/000 | X | 22 810 | 94 | 69 | 1.20 | ||||
| 32 | 443327/000 | 23 240 | 108 | 76 | 1.25 | |||||
| 38 | 443328/000 | X | 23 440 | 120 | 82 | 1.32 | ||||
| 50 | 443329/000 | X | 23 710 | 144 | 94 | 1.47 | ||||
| 63 | 443330/000 | X | 24 030 | 170 | 107 | 1.63 | ||||
| 75 | 443331/000 | 24 130 | 194 | 119 | 1.77 | |||||
| 80 | 443332/000 | X | 24 180 | 204 | 124 | 1.83 | ||||
| 100 | 443333/000 | X | 24 350 | 244 | 144 | 2.10 | ||||
| 125 | 443334/000 | X | 24 450 | 294 | 169 | 2.40 |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
Exemple de commande : RGP 1500 C50
Kit de rechange : 896532/000
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
