• Diamètre du corps : de 19 à 150 mm
• Course : de 7 à 125 mm
• Force : de 170 à 9500daN (9.5t)
• Taille très compacte
• Conception solide (sans soudure)
Type | Force
daN |
Course C
mm |
Référence | ISO | Pression
MPa (bar) |
Force F1
N* |
Force F2
N* |
LR
mm |
LC
mm |
Masse
Kg |
RGP | 4200 | 16 | 443364/000 | 15
(150) (!) |
42 420 | 62 890 | 90 | 74 | 3.00 | |
19 | 443365/000 | 63 870 | 96 | 77 | 3.10 | |||||
25 | 443366/000 | X | 65 610 | 108 | 83 | 3.30 | ||||
32 | 443367/000 | 66 790 | 122 | 90 | 3.50 | |||||
38 | 443368/000 | X | 67 670 | 134 | 96 | 3.60 | ||||
50 | 443369/000 | X | 68 770 | 158 | 108 | 4.00 | ||||
63 | 443370/000 | X | 69 520 | 184 | 121 | 4.30 | ||||
75 | 443371/000 | 70 020 | 208 | 133 | 4.60 | |||||
80 | 443372/000 | X | 70 170 | 218 | 138 | 4.70 | ||||
100 | 443373/000 | X | 70 700 | 258 | 158 | 5.30 | ||||
125 | 443374/000 | X | 71 960 | 308 | 183 | 5.90 |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
Exemple de commande : RGP 4200 C50
Kit de rechange : 896534/000
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.

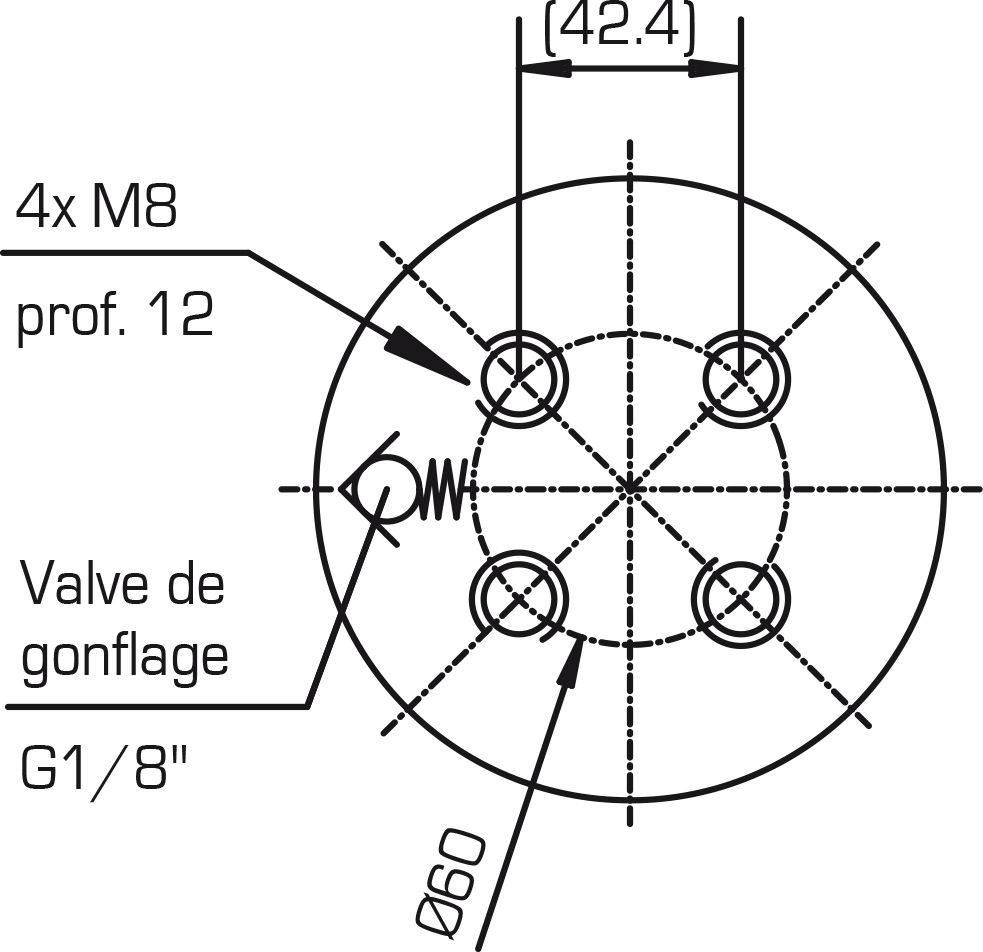

(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
