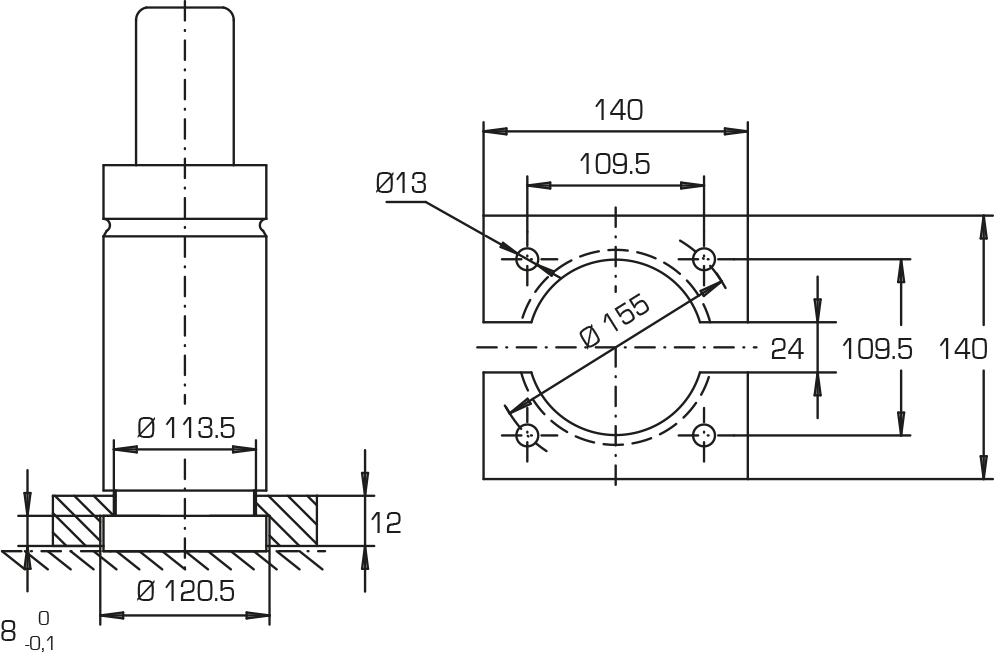

Ressort à gaz RGP 6600
• Diamètre du corps : de 19 à 150 mm
• Course : de 7 à 125 mm
• Force : de 170 à 9500daN (9.5t)
• Taille très compacte
• Conception solide (sans soudure)

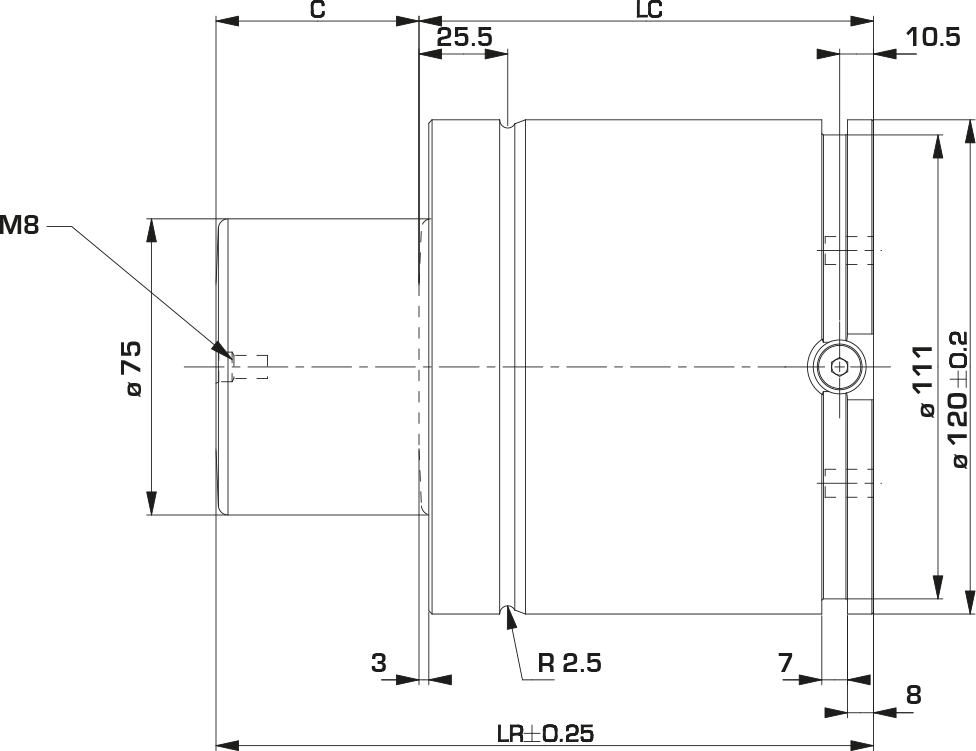

| Type | Force | Course C | Référence | ISO | Pression | Force F1 | Force F2 | LR | LC | Masse | Modèle 3D |
| daN | mm | MPa (bar) | N* | N* | mm | mm | Kg | ||||
| RGP | 6600 | 16 | 443384/000-S | 15
(150) (!)
|
66 270 | 95 130 | 100 | 84 | 5.70 | 3D | |
| 19 | 443385/000-S | 97 170 | 106 | 87 | 5.90 | 3D | |||||
| 25 | 443386/000-S | X | 100 230 | 118 | 93 | 6.20 | 3D | ||||
| 32 | 443387/000-S | 102 640 | 132 | 100 | 6.40 | 3D | |||||
| 38 | 443388/000-S | X | 104 230 | 144 | 106 | 6.70 | 3D | ||||
| 50 | 443389/000-S | X | 106 480 | 168 | 118 | 7.40 | 3D | ||||
| 63 | 443390/000-S | X | 108 040 | 194 | 131 | 7.80 | 3D | ||||
| 75 | 443391/000-S | 109 020 | 218 | 143 | 8.40 | 3D | |||||
| 80 | 443392/000-S | X | 109 360 | 228 | 148 | 8.60 | 3D | ||||
| 100 | 443393/000-S | X | 110 490 | 268 | 168 | 9.50 | 3D | ||||
| 125 | 443394/000-S | X | 114 320 | 318 | 193 | 10.90 | 3D |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
Exemple de commande : RGP 6600 C50
Kit de rechange : 896561/000
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
