Ressort à gaz RGP 750 N

• Diamètre du corps : de 19 à 150 mm
• Course : de 7 à 125 mm
• Force : de 170 à 9500daN (9.5t)
• Taille très compacte
• Conception solide (sans soudure)

Imprimer cette fiche
Ressort à gaz RGP 750 N : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 2
Ressort à gaz RGP 750 N : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 3
Ressort à gaz RGP 750 N : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 4
Ressort à gaz RGP 750 N : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 5

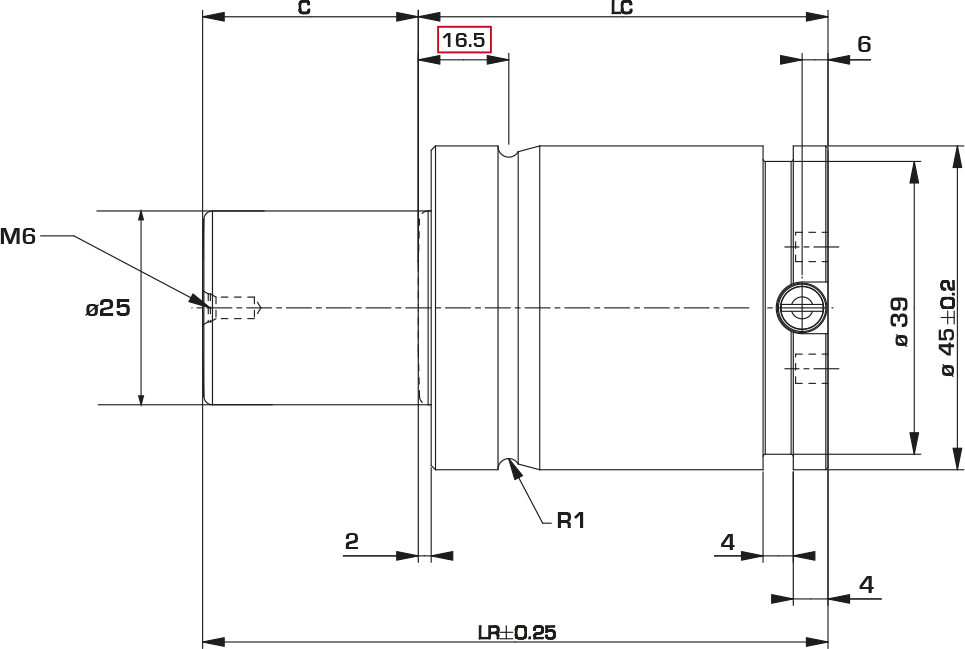

Type Force Course C Référence ISO Pression Force F1 Force F2 LR LC Masse Modèle 3D
daN mm MPa (bar) N* N* mm mm Kg
RGP 750 10 443831/000-S 15

(150)

(!)



7 370 10 960 52 42 0.40 3D
13 443832/000-S X 11 100 58 45 0.42 3D
16 443834/000-S 11 200 64 48 0.44 3D
19 443835/000-S 11 260 70 51 0.46 3D
25 443836/000-S X 11 350 82 57 0.51 3D
32 443837/000-S 11 470 96 64 0.55 3D
38 443838/000-S X 11 500 108 70 0.59 3D
50 443839/000-S X 11 540 132 82 0.67 3D
63 443840/000-S X 11 590 158 95 0.75 3D
75 443841/000-S 11 600 182 107 0.83 3D
80 443842/000-S X 11 590 192 112 0;86 3D
100 443843/000-S X 11 590 232 132 0.99 3D
125 443844/000-S X 11 620 282 157 1.15 3D

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa

Exemple de commande : RGP 750 C50 N
Kit de rechange : 896530/000
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant

Ressort à gaz RGP 750 N : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 6

(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)

Ressort à gaz RGP 750 N : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 7
