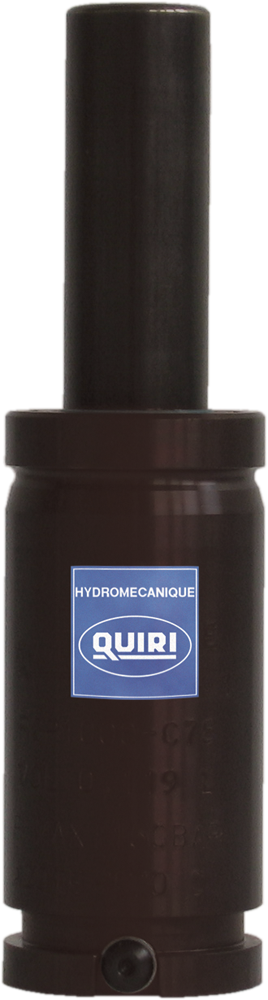

Ressort à gaz RGP 320

• Diamètre du corps : de 19 à 150 mm
• Course : de 7 à 125 mm
• Force : de 170 à 9500daN (9.5t)
• Taille très compacte
• Conception solide (sans soudure)

Imprimer cette fiche
Ressort à gaz RGP 320 : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 2
Ressort à gaz RGP 320 : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 3
Ressort à gaz RGP 320 : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 4

ATTENTION : Ce ressort ne peut être réparé

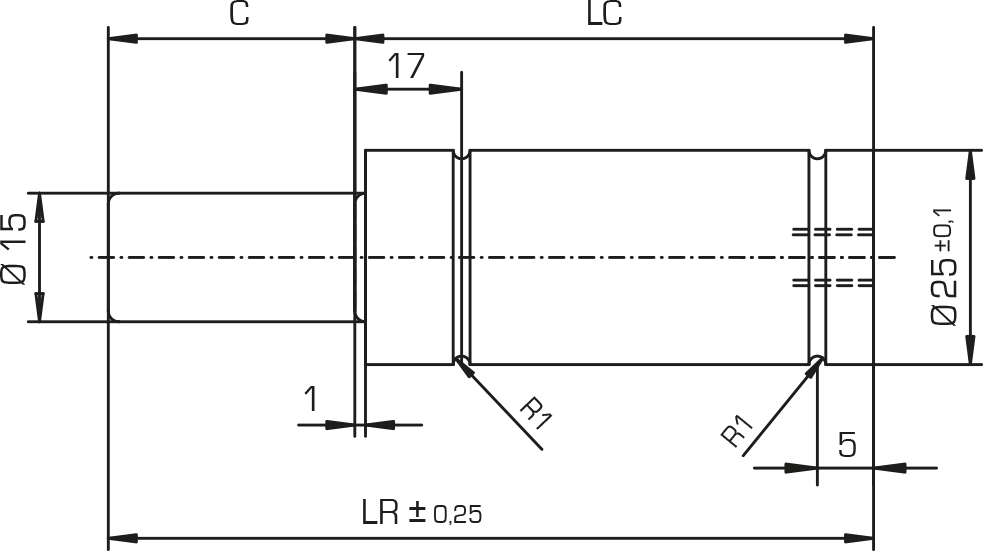

Type Force

daN

Course C

mm

Référence ISO Pression

MPa (bar)

Force F1

N*

Force F2

N*

LR

mm

LC

mm

Masse

Kg

RGP 320 7 443220/000 18

(180)

(!)

3 190 4 240 44 37 0.070
10 443221/000 X 4 530 50 40 0.105
15 443223/000 X 4 780 60 45 0.140
19 443225/000 5 090 68 49 0.175
25 443226/000 X 5 340 80 55 0.210
38 443228/000 X 5 500 106 68 0.245
50 443229/000 X 5 510 130 80 0.280
63 443230/000 X 5 580 156 93 0.315
75 443231/000 5 720 185 110 0.350
80 443232/000 X 5 720 195 115 0.385
100 443233/000 X 5 720 235 135 0.420
125 443234/000 X 5 720 285 160 0.460

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa

Exemple de commande : RGP 320 C50
Kit de rechange : Non réparable.

Ressort à gaz RGP 320 : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 5

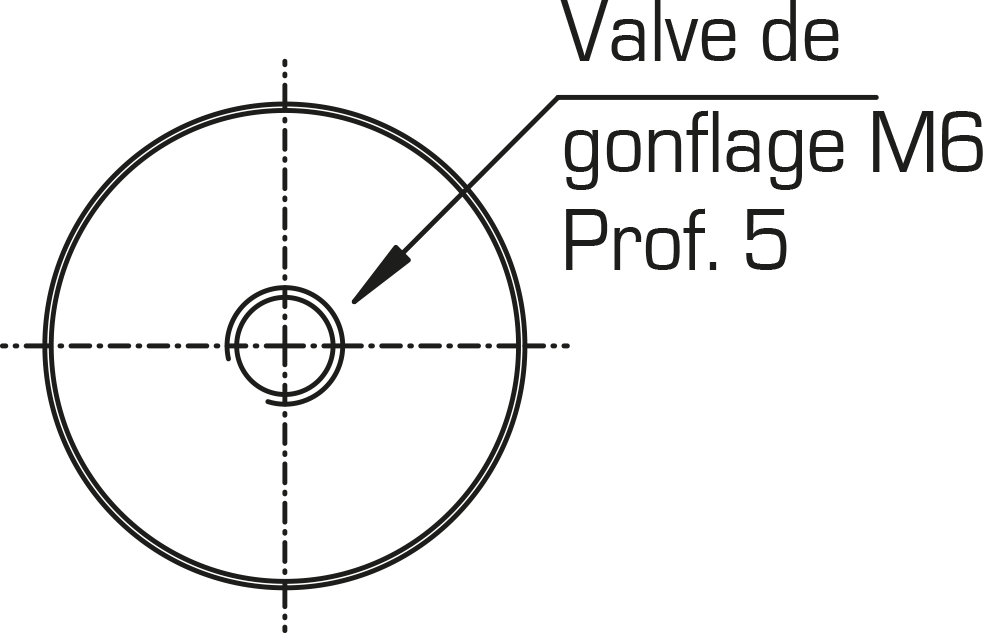

(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<18 MPa)

Ressort à gaz RGP 320 : RESSORTS A GAZ GRANDE FORCE RGP - Quiri - 6
